Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

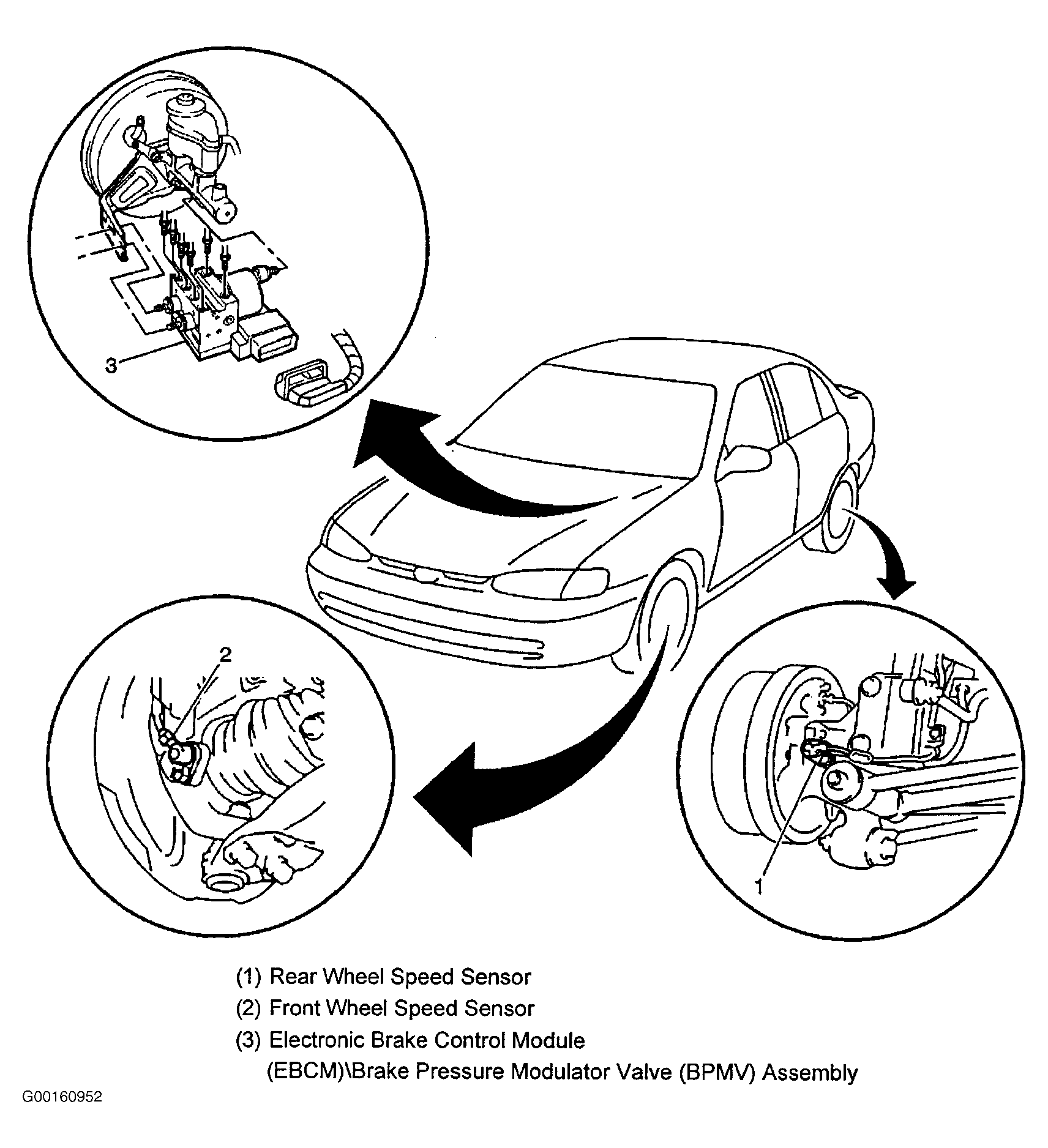

| Brake Pressure Modulator Valve (BPMV) | Driver Rear Of Engine Compartment, Below Master Cylinder. See Fig 1 |

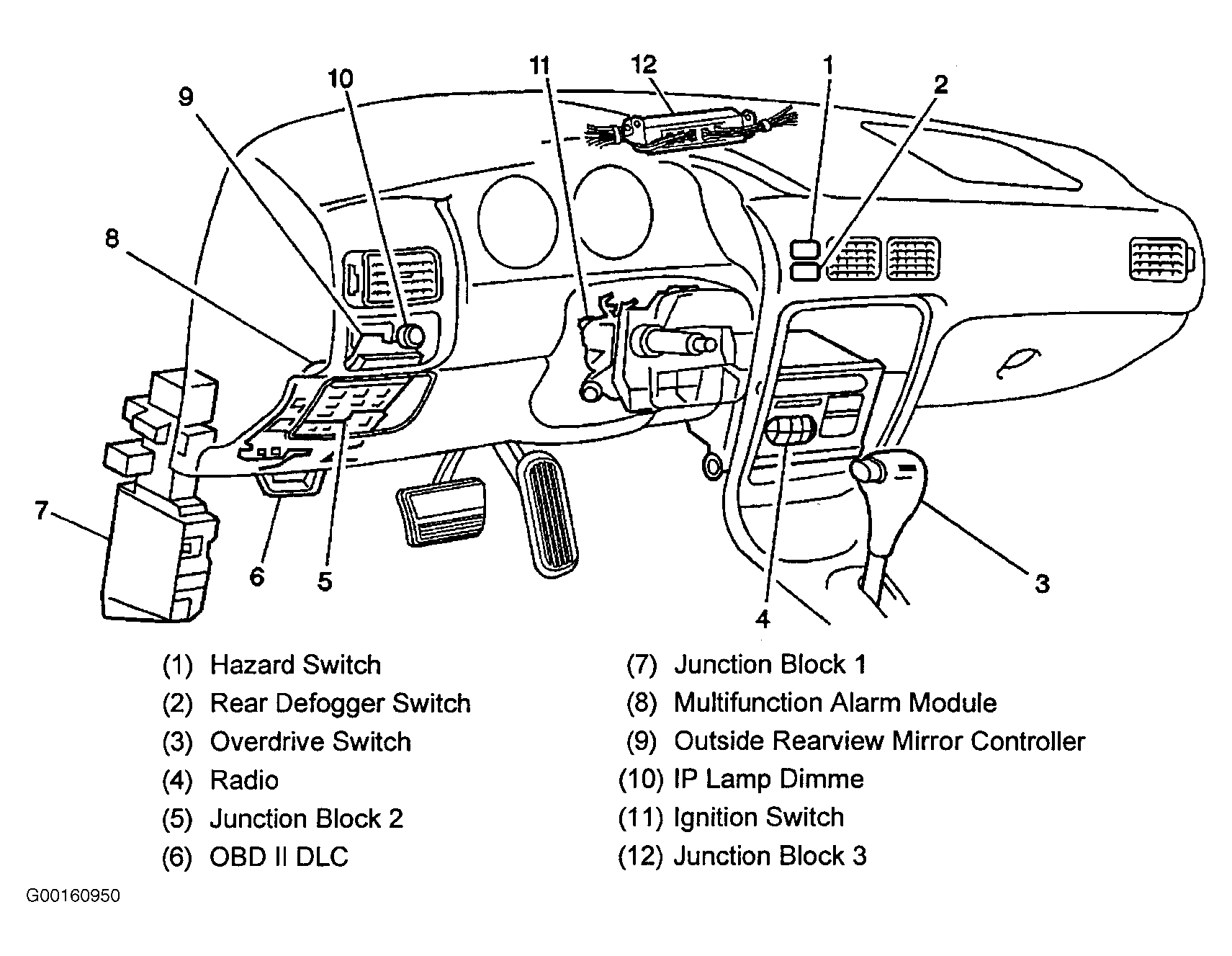

| Data Link Connector (DLC - OBD-II) | Below Driver Side Of Instrument Panel, Attached To Knee Bolster. See Fig 2 |

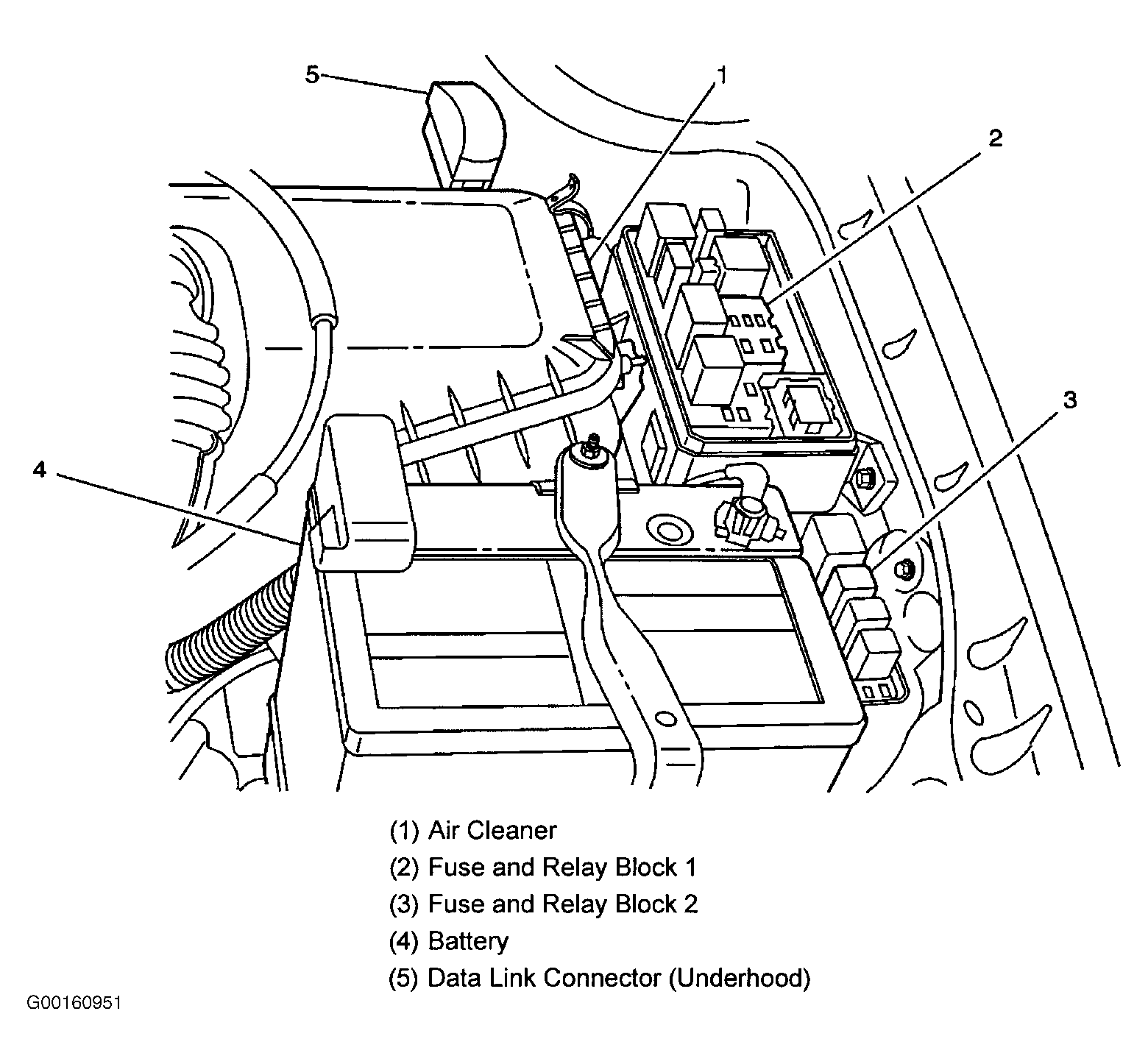

| Underhood Data Link Connector | Driver Rear Of Engine Compartment, Attached To Strut Tower. See Fig 3 |
| Fuse And Relay Block 1 | Driver Front Of Engine Compartment, Left Of Air Cleaner. See Fig 3 |

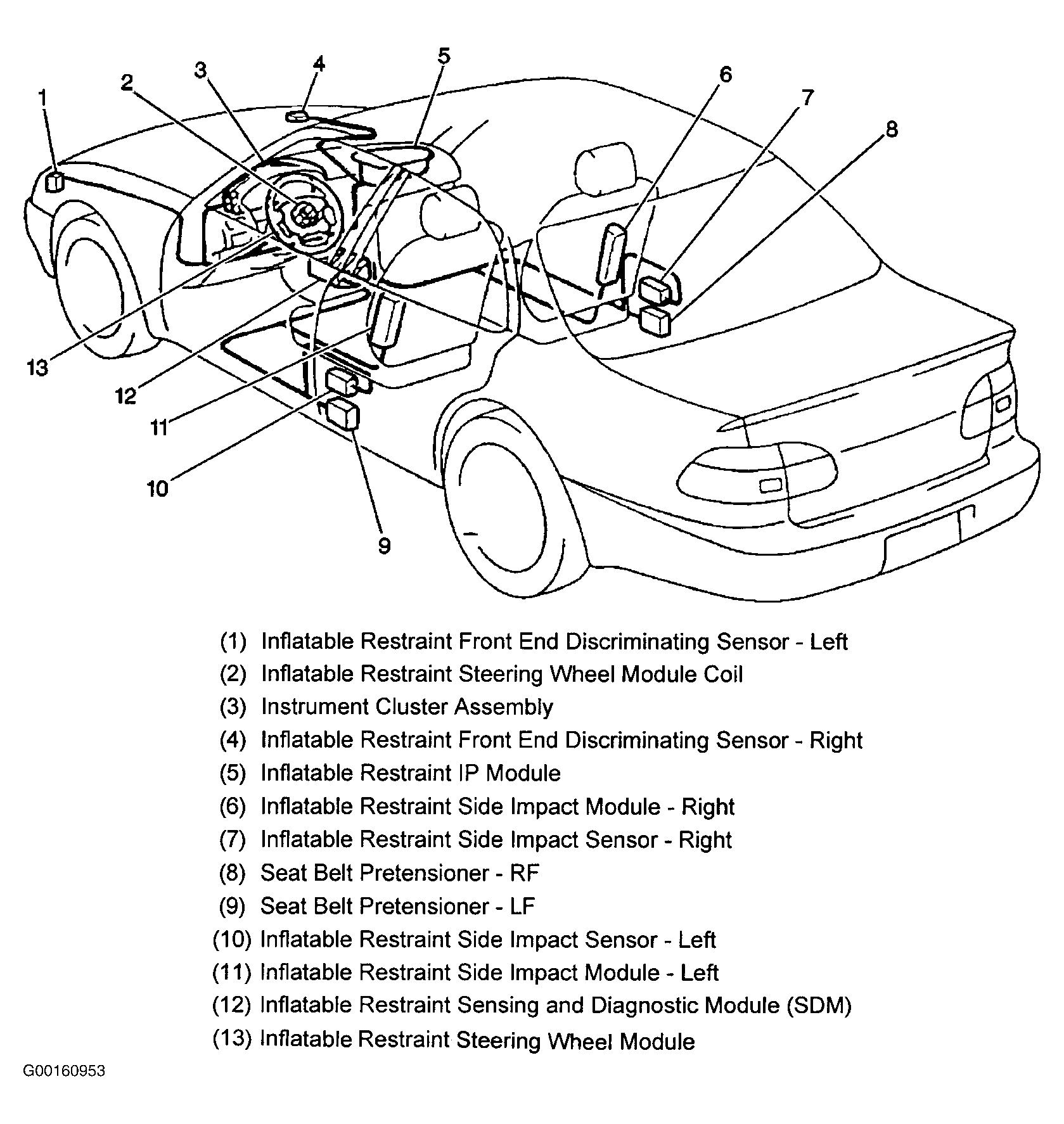

| Inflatable Restraint Sensing & Diagnostic Module (SDM) | Front Center Of Console, Below Heater Case. See Fig 4 |
| Junction Block 1 | Behind Driver Body Hinge Pillar Trim Panel. See Fig 2 |
| Junction Block 2 | Driver Side Of Instrument Panel, Behind Storage Box Access Cover. See Fig 2 |
| Junction Block 3 | Behind Center Of Instrument Panel. See Fig 2 |

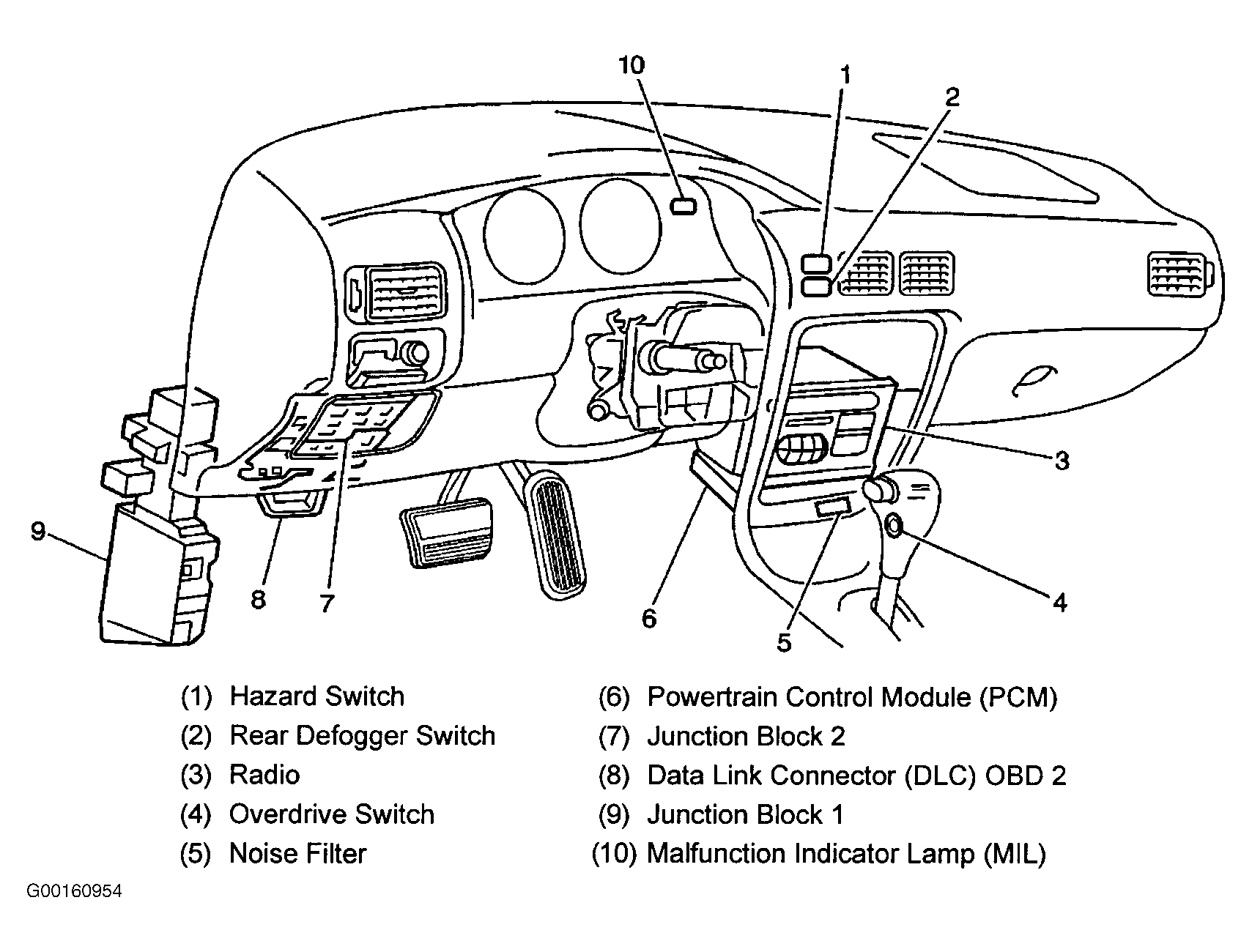

| Powertrain Control Module (PCM) | Front Of Center Console, Below Radio. See Fig 5 |

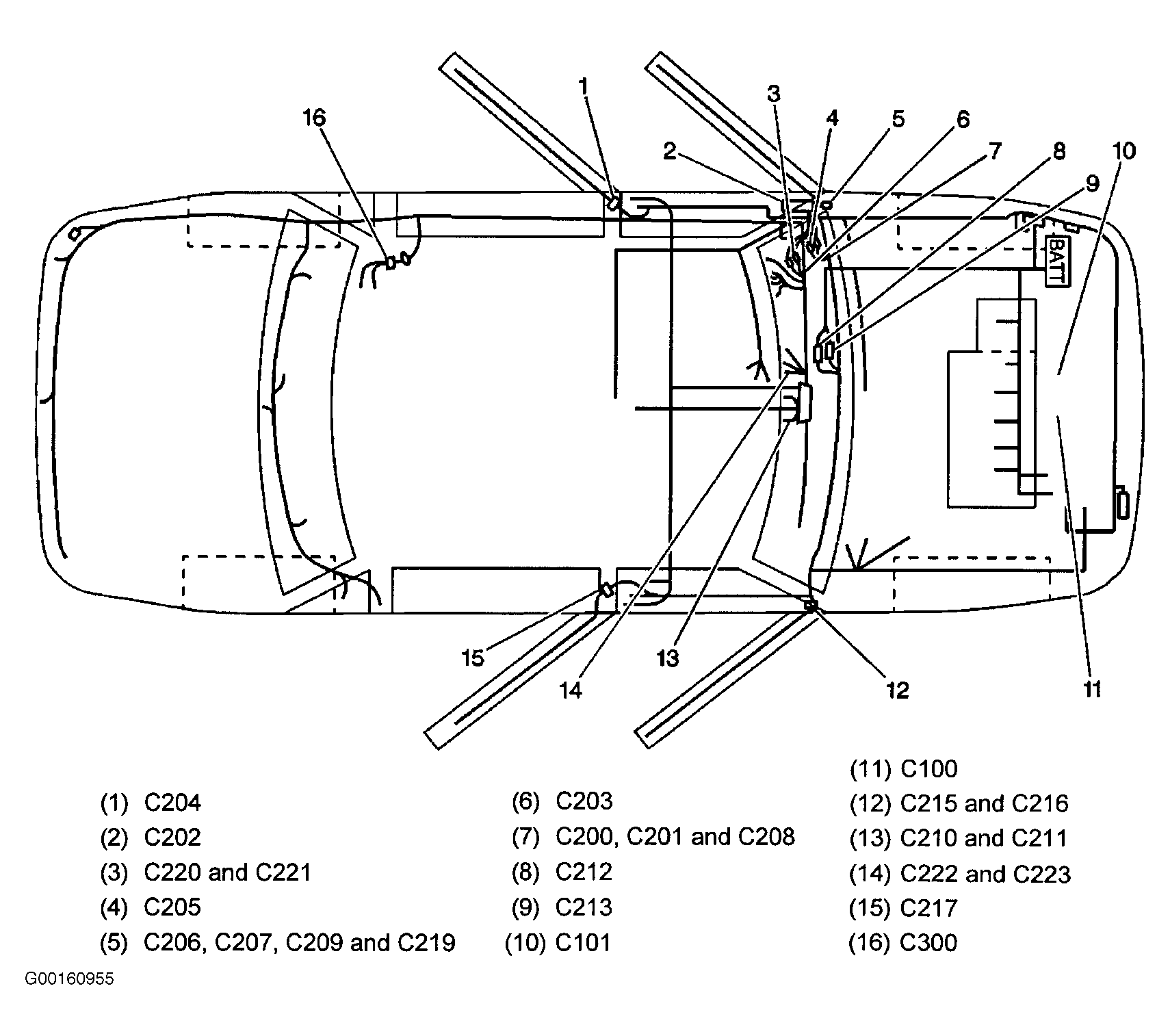

| C200 (14 Terminals) | Engine Main To Cowl Harness, Behind Driver Side Body Hinge Pillar Trim Panel. See Fig 6 |
| C201 (14 Terminals) | Engine Main To Cowl Harness, Behind Driver Side Body Hinge Pillar Trim Panel. See Fig 6 |
| C210 (16 Terminals) | Instrument Panel Harness To Cowl Harness, Attached To Passenger Center Instrument Panel Support Bracket. See Fig 6 |
| C211 (14 Terminals) | Instrument Panel Harness To Cowl Harness, Attached To Passenger Center Instrument Panel Support Bracket. See Fig 6 |
| C212 (19 Terminals) | Cowl Harness To Engine Accessory Harness, Attached To Passenger Center Instrument Panel Support Bracket. See Fig 6 |
| C222 (12 Terminals) | Engine Accessory Harness To Instrument Panel Harness, Attached To Driver Center Instrument Panel Support Bracket. See Fig 6 |
| C223 (22 Terminals) | Engine Accessory Harness To Instrument Panel Harness, Attached To Driver Center Instrument Panel Support Bracket. See Fig 6 |

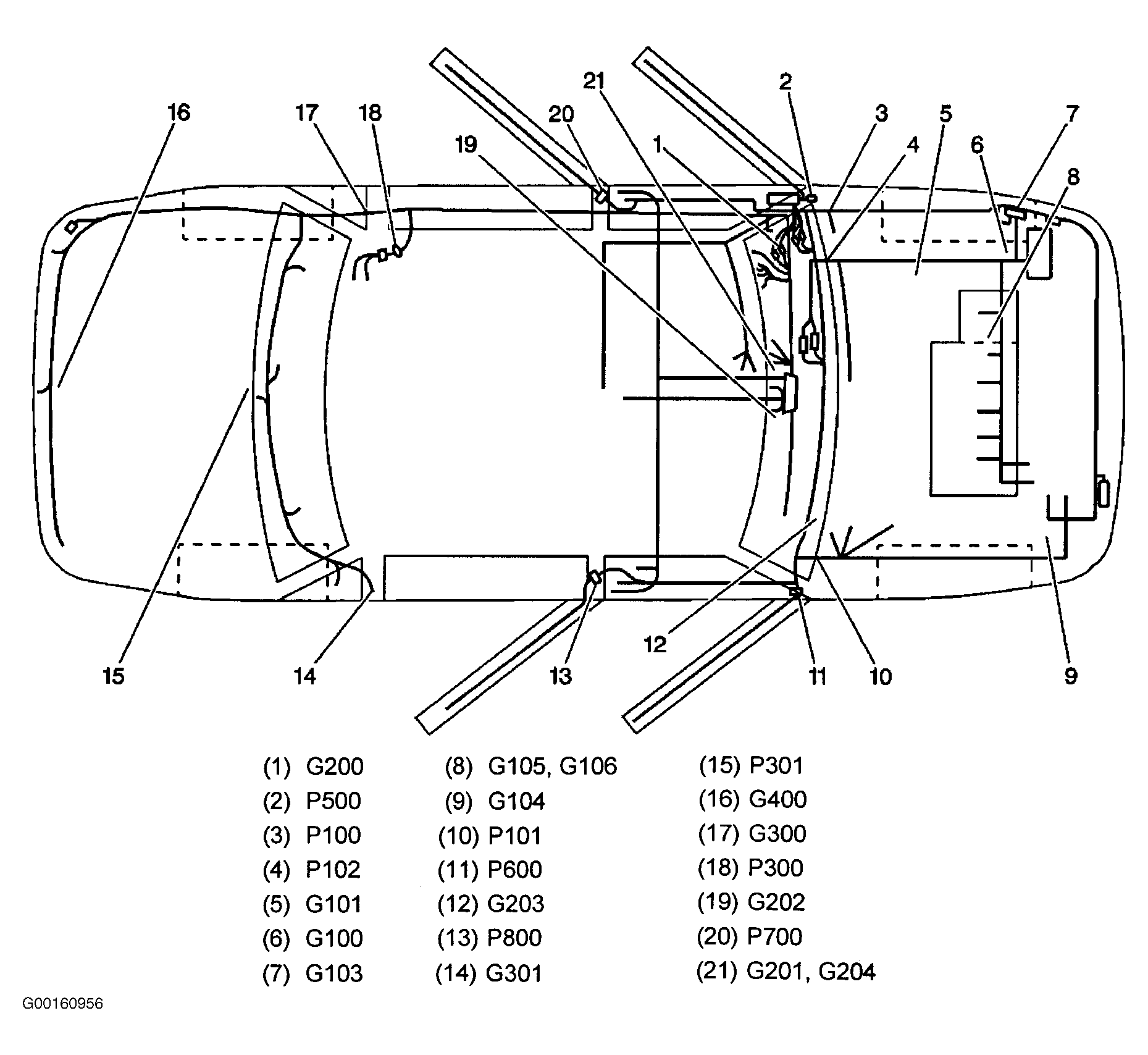

| G103 | Driver Front Of Engine Compartment, Behind Battery. See Fig 7 |
| G106 | Rear Of Engine Compartment, On Cylinder Head. See Fig 7 |
| G200 | Behind Driver Body Hinge Pillar Trim Panel. See Fig 7 |
| G204 | Behind Center Of Instrument Panel, Attached To Driver Center Instrument Panel Support Bracket. See Fig 7 |
| P100 | Rear Of Engine Compartment, In Driver Side Inner Fender. See Fig 7 |
| P102 | Center Rear Of Engine Compartment. See Fig 7 |

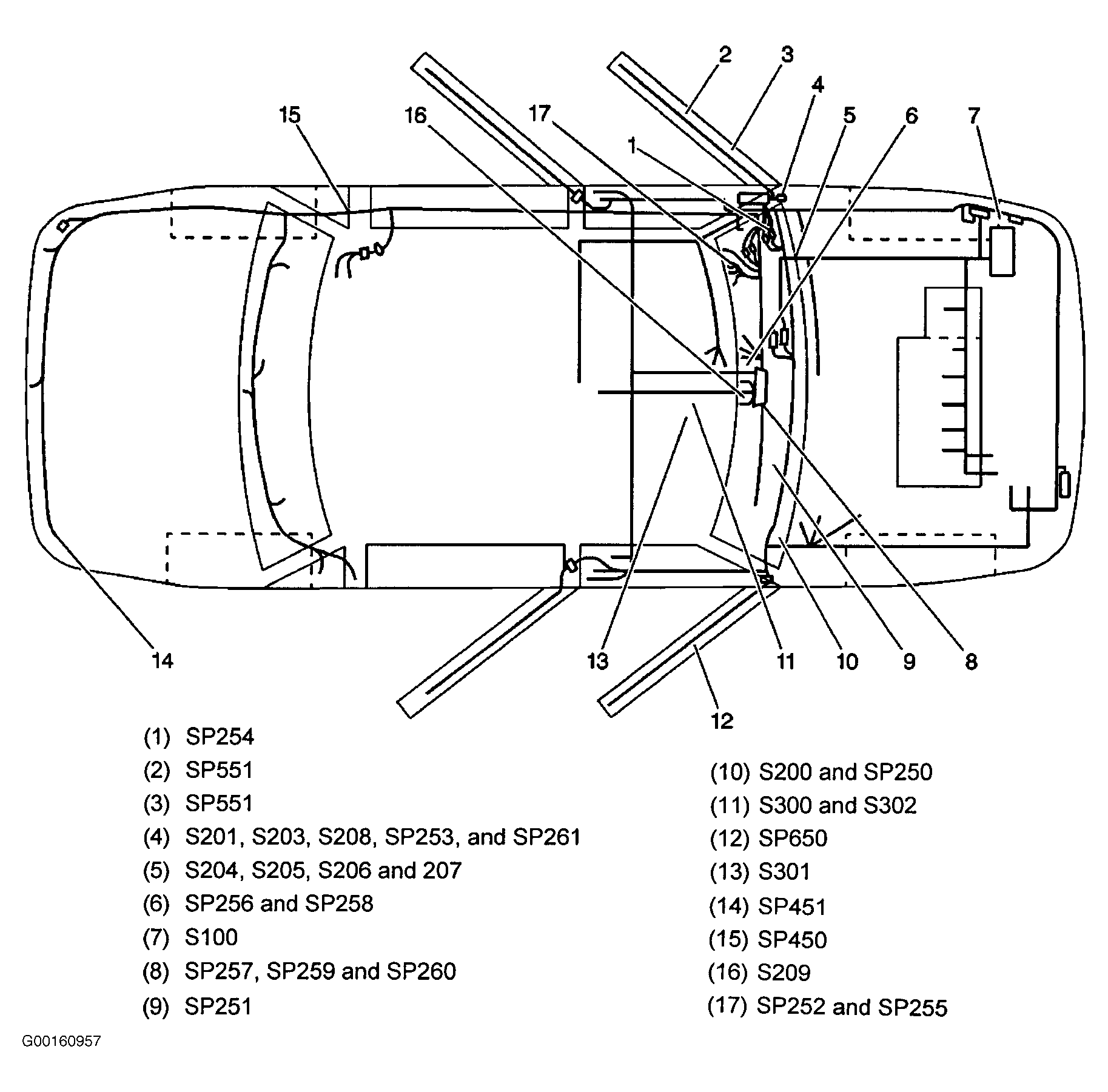

| S205 | Instrument Panel Harness, Near DLC Breakout. See Fig 8 |
| S207 | Instrument Panel Harness, Near C200 Breakout. See Fig 8 |
| SP251 | Instrument Panel Harness, Near Instrument Cluster C3 Breakout. See Fig 8 |
| SP254 | Instrument Panel Harness, Near Radio Connector Breakout. See Fig 8 |
| SP255 | Instrument Panel Harness, Near DLC Breakout. See Fig 8 |
| SP256 | Instrument Panel Harness, Near Instrument Cluster C3 Breakout. See Fig 8 |
| SP260 | Instrument Panel Harness, Near Instrument Cluster C2 Breakout. See Fig 8 |
