Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

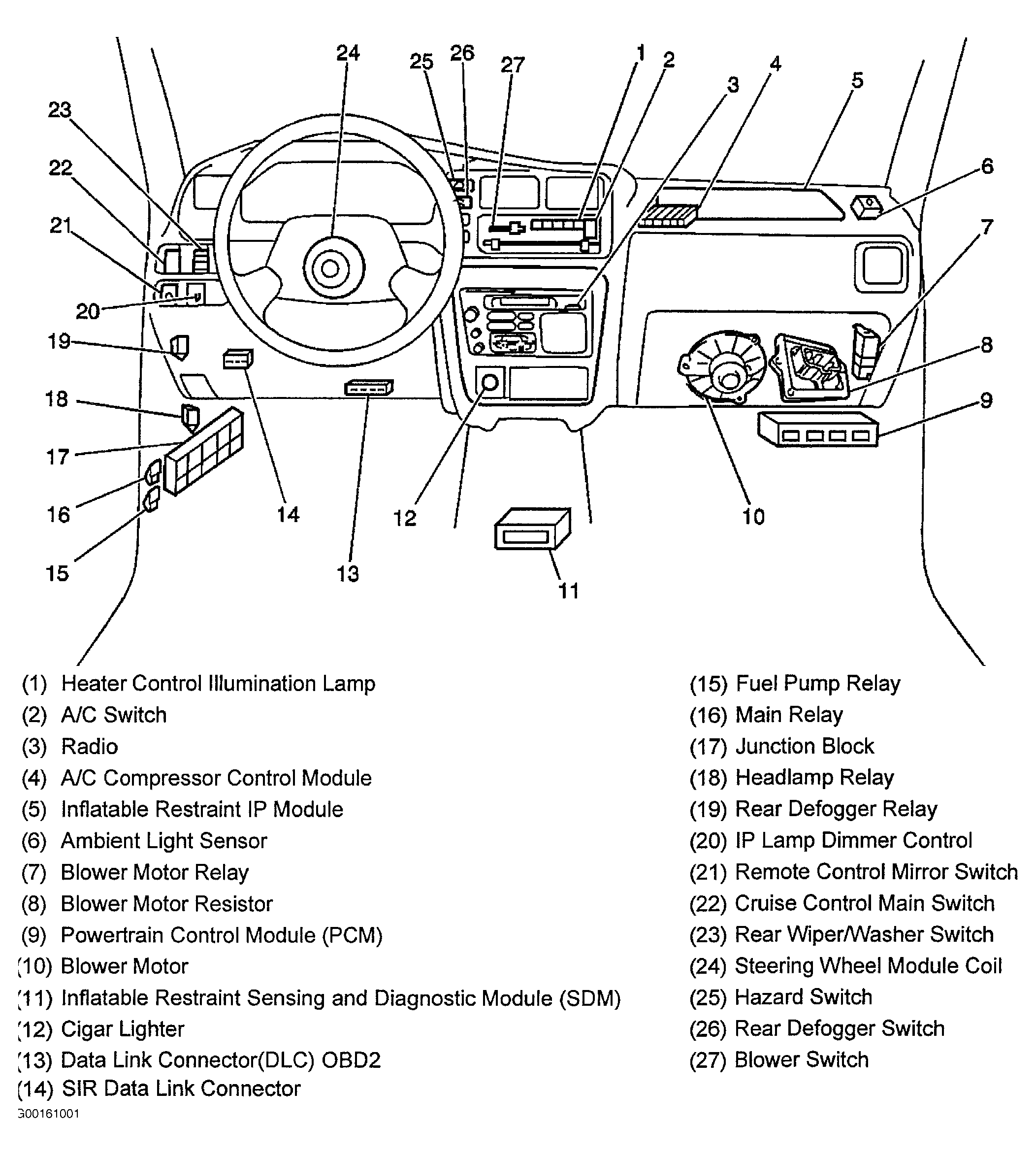

| Data Link Connector (DLC) | Driver Side Of Instrument Panel, Right Of Steering Column. See Fig 1 |

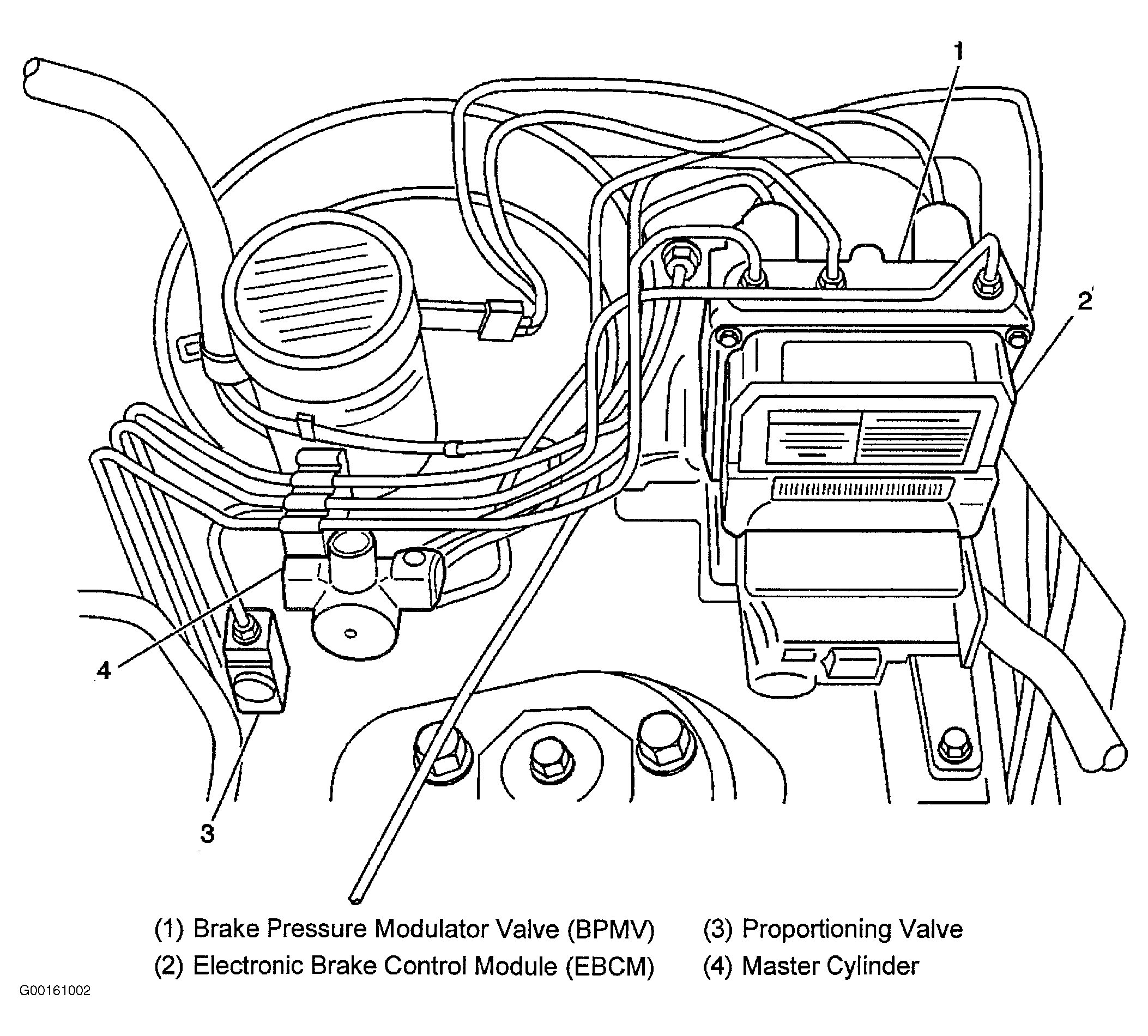

| Electric Brake Control Module (EBCM) | Driver Side Of Engine Compartment, Bolted To Brake Pressure Modulator Valve (BPMV). See Fig 2 |
| Inflatable Restraint Sensing & Diagnostic Module (SDM) | Below Center Of Instrument Panel, Near Front Of Floor Console. See Fig 1 |
| Junction Block | Above The Lower Driver Door Hinge Trim Panel. |
| Powertrain Control Module (PCM) | Under Passenger Side Of Instrument Panel, Below Blower Motor. See Fig 1 |

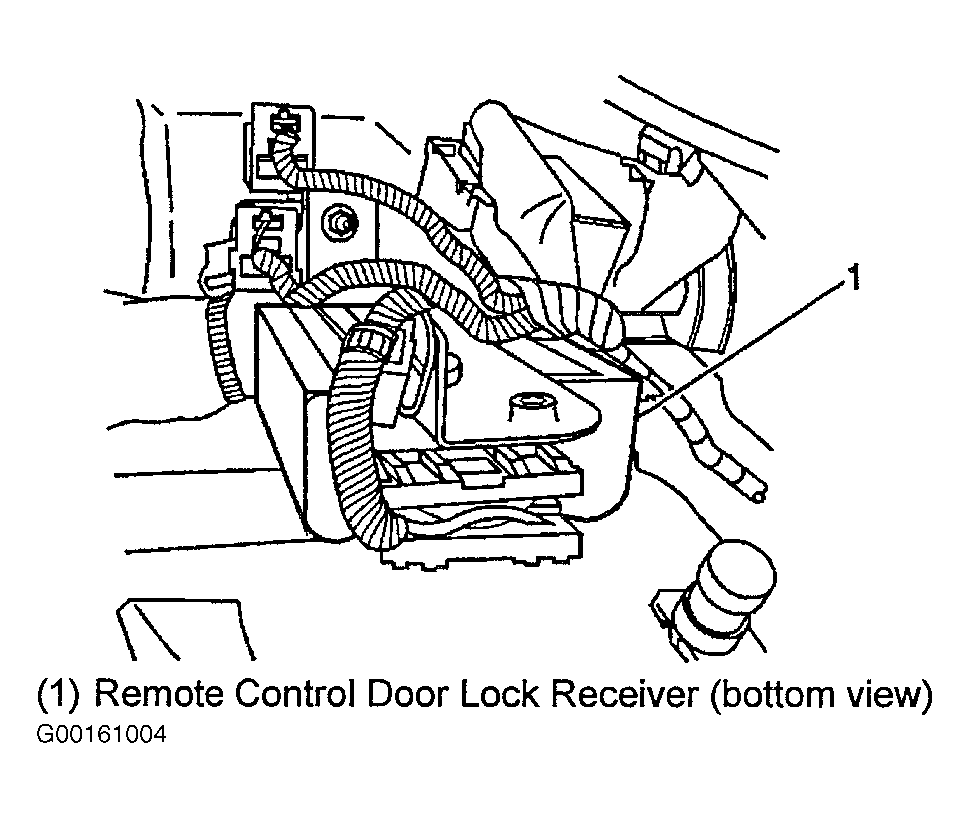

| Remote Control Door Lock Receiver (RCDLR - 4-Door Only) | In Driver Side Of Instrument Panel Bracket, Above Accelerator Pedal. See Fig 3 |

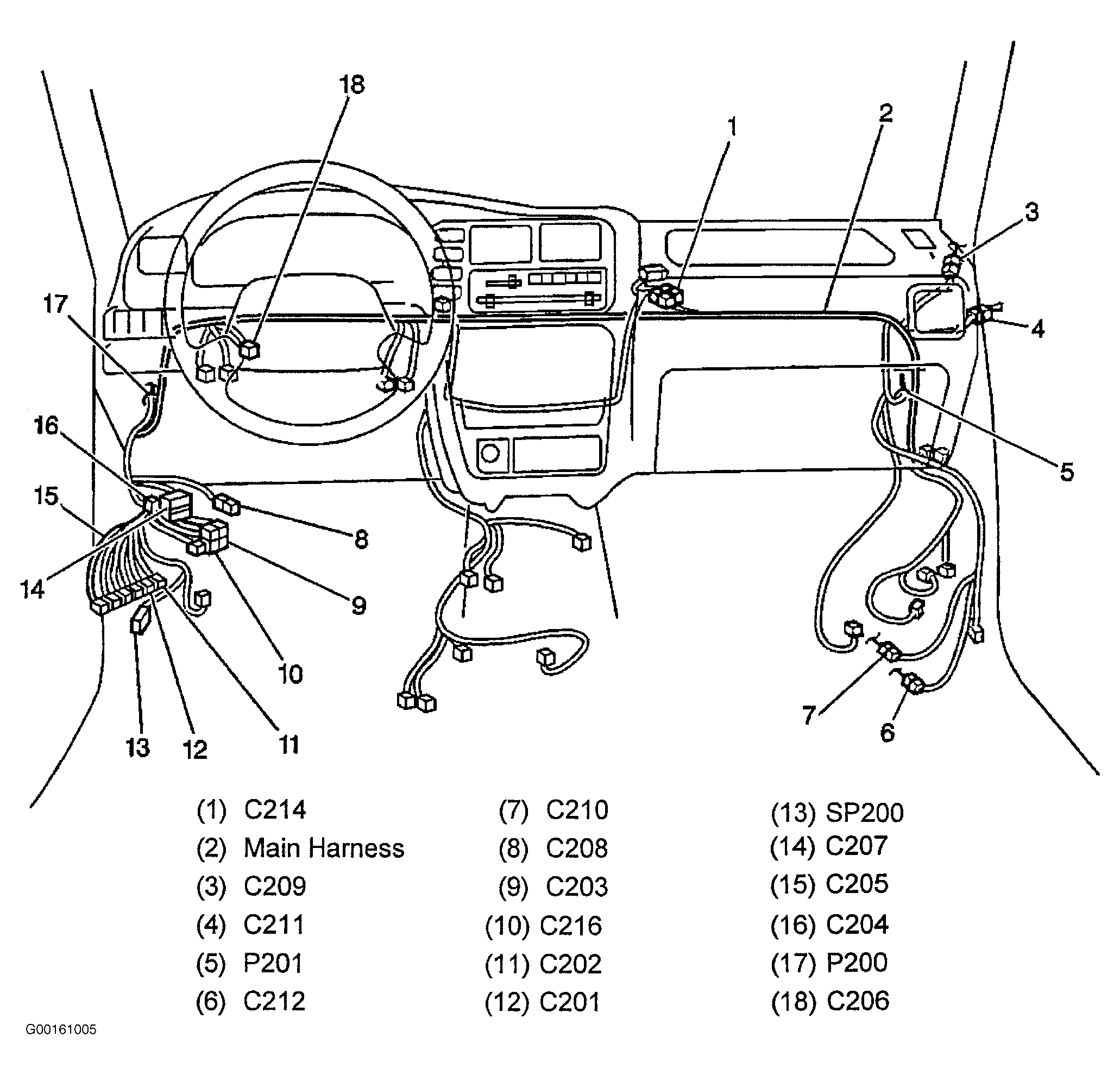

| C201 | Main Harness To Instrument Panel Harness, Near Driver Door Hinge Panel, Right Of Junction Block. See Fig 4 |
| C206 | Main Harness To Instrument Panel Harness, Near Driver Door Hinge Panel, Right Of Junction Block. See Fig 4 |
| C207 | Main Harness To Instrument Panel Harness, Near Driver Door Hinge Panel, Right Of Junction Block. See Fig 4 |
| C212 | Engine Harness To Main Harness, Near Passenger Door Hinge Panel. See Fig 4 |

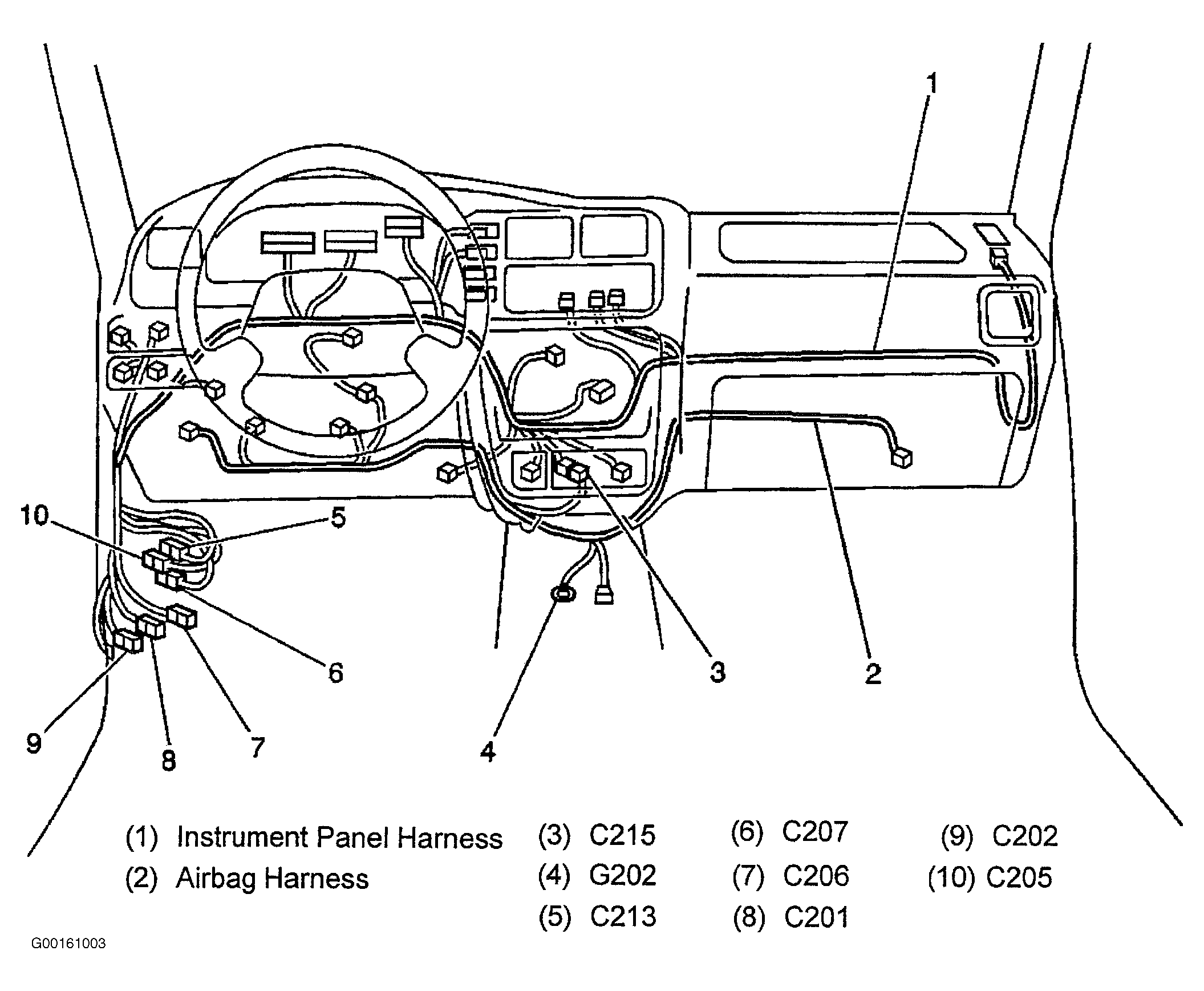

| C215 | Instrument Panel Harness To SIR Harness, Rear Center Of Instrument Panel. See Fig 5 |
| G200 | Behind Driver Side Of Instrument Panel, Below Junction Block |
| P200 | Driver Rear Of Engine Compartment On Bulkhead, Near Brake Master Cylinder. See Fig 4 |
| S210 | Main Harness |
| S218 | Main Harness |
| S247 | Main Harness |
| S248 | Instrument Panel Harness |
| S255 | Instrument Panel Harness. |
| S260 | Instrument Panel Harness |
| SP200 | Main Harness. See Fig 4 |
