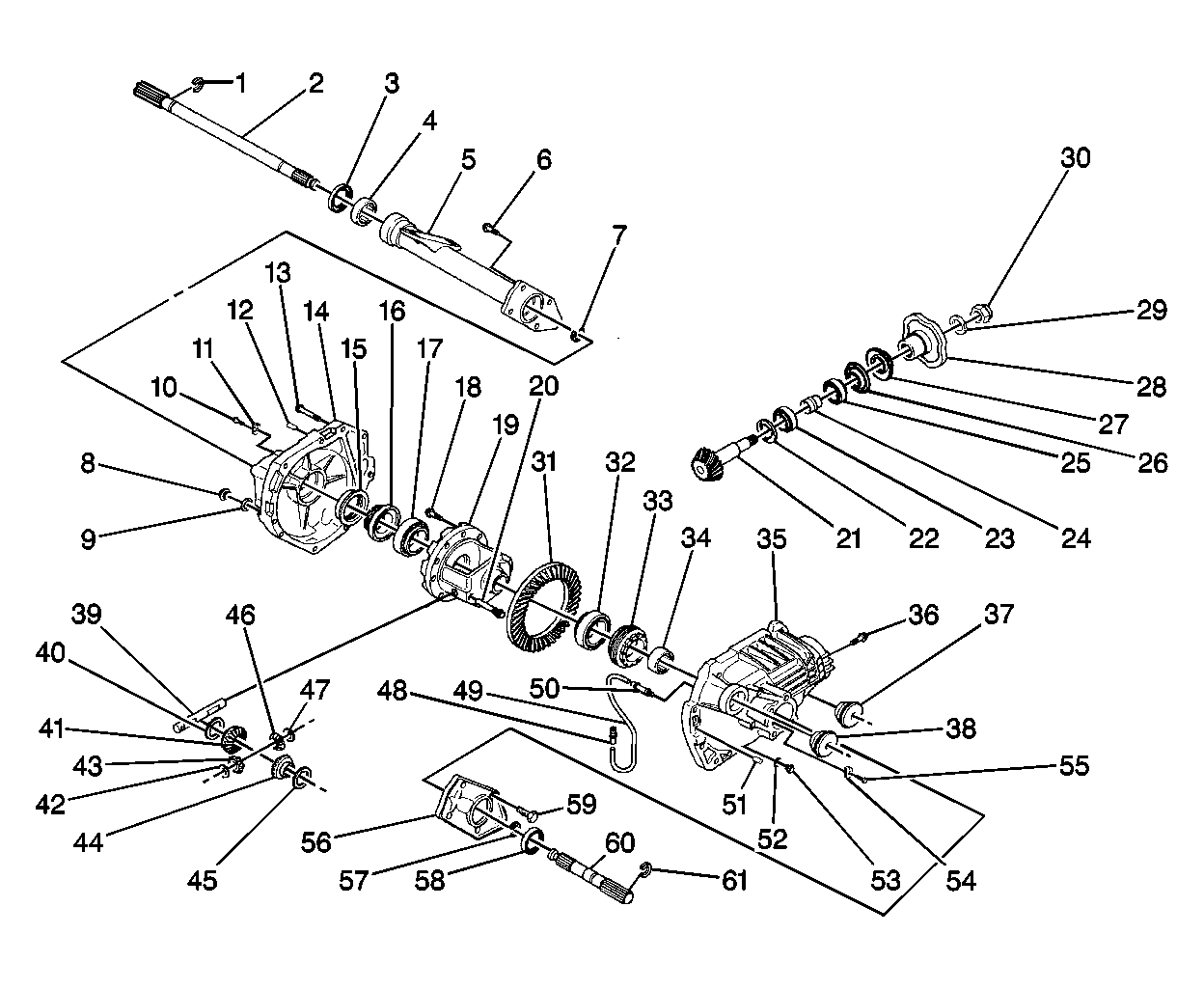

Front Drive Axle Disassembled Views
WARNING: This page is about a different car, the 2004 GMC Safari and 2004 Chevrolet Astro. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Retaining Ring |
| 2 | Axle Shaft |
| 3 | Seal |
| 4 | Bearing |
| 5 | Inner Axle Shaft Housing |
| 6 | Bolt |
| 7 | Retaining Ring |
| 8 | Plug |
| 9 | Washer |
| 10 | Bolt |
| 11 | Lock |
| 12 | Pin |
| 13 | Bolt |
| 14 | Carrier Case |
| 15 | Insert |
| 16 | Sleeve |
| 17 | Side Bearing |
| 18 | Bolt |
| 19 | Differential Case |
| 20 | Bolt |
| 21 | Pinion Gear |
| 22 | Shim |
| 23 | Bearing |
| 24 | Spacer |
| 25 | Bearing |
| 26 | Seal |
| 27 | Deflector |
| 28 | Pinion Flange |
| 29 | Washer |
| 30 | Nut |
| 31 | Ring Gear |
| 32 | Side Bearing |
| 33 | Insert |
| 34 | Bearing |
| 35 | Carrier Case |
| 36 | Plug |
| 37 | Bushing |
| 38 | Bushing |
| 39 | Shaft |
| 40 | Thrust Washer |
| 41 | Side Gear |
| 42 | Thrust Washer |
| 43 | Pinion Gear |
| 44 | Side Gear |
| 45 | Thrust Washer |
| 46 | Pinion Gear |
| 47 | Thrust Washer |
| 48 | Vent |
| 49 | Vent Hose |
| 50 | Fitting |
| 51 | Pin |
| 52 | Washer |
| 53 | Plug |
| 54 | Lock |
| 55 | Bolt |
| 56 | Cover |
| 57 | Retaining Ring |
| 58 | Seal |
| 59 | Bolt |
