Horns Component Views
WARNING: This page is about a different car, the 2005 Chevrolet Corvette. However, it is still accessible from the selected car via links, so may be relevant.

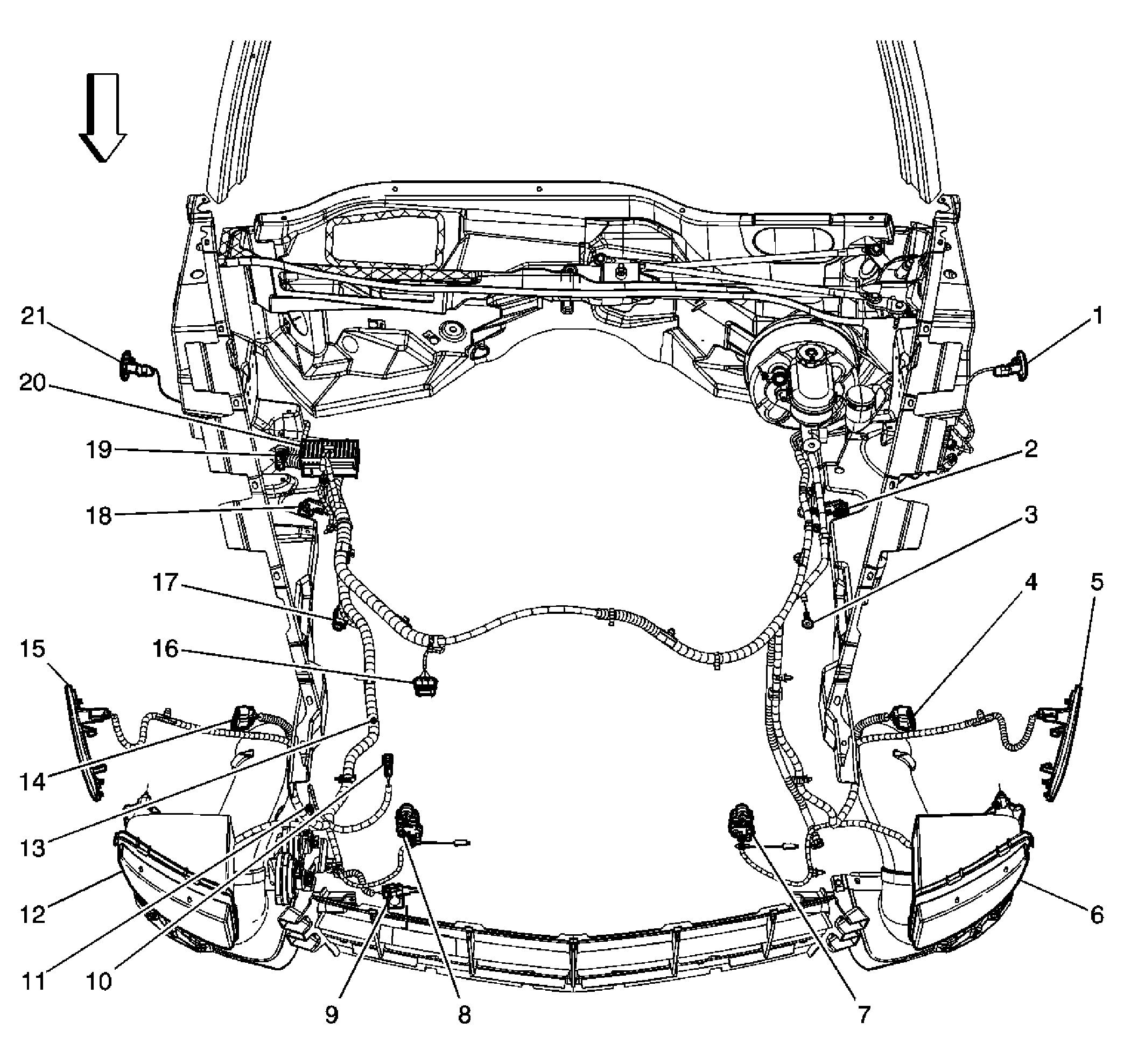

IDENTIFYING FORWARD LAMP WIRING COMPONENTS (FIG. 2)
| Callout | Component Name |
|---|---|
| 1 | Repeater Lamp - Left (T90) |
| 2 | Suspension Damper - LF (F55) |
| 3 | G101 |
| 4 | C119 |
| 5 | Marker Lamp - LF |
| 6 | Fog Lamp - LF |
| 7 | Inflatable Restraint Front End Sensor - Left |
| 8 | Inflatable Restraint Front End Sensor - Right |
| 9 | Ambient Air Temperature Sensor |
| 10 | Underhood Lamp |
| 11 | Horn Assembly |
| 12 | Fog Lamp - RF |
| 13 | S102 |
| 14 | C120 |
| 15 | Marker Lamp - RF |
| 16 | C102 |
| 17 | G102 |
| 18 | Suspension Damper - RF (F55) |
| 19 | Hood Ajar Switch |
| 20 | Fuse Block - Underhood C1 |
| 21 | Repeater Lamp - Right (T90) |
