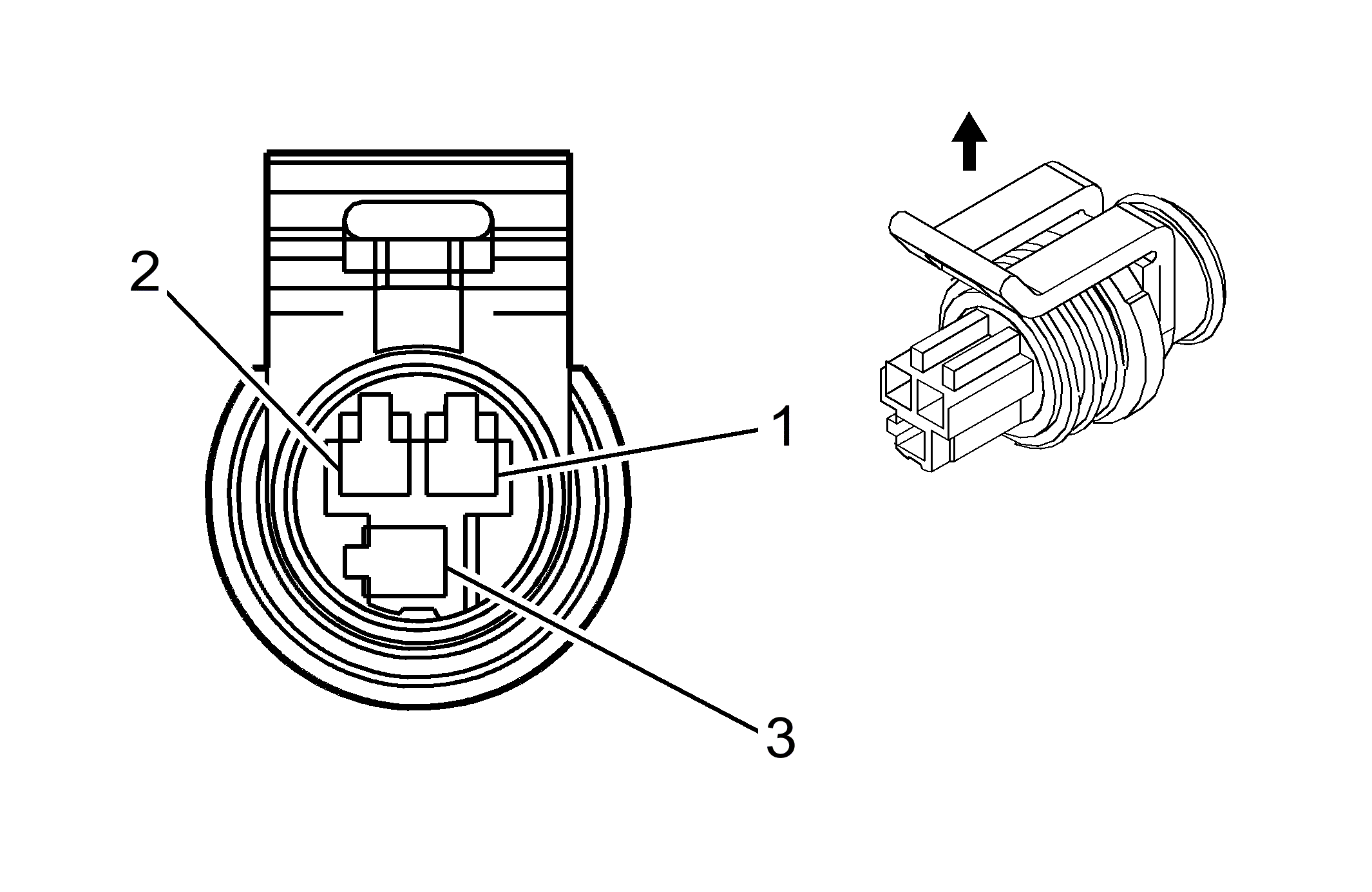

A/C Refrigerant Pressure Sensor Connector End View
A/C Refrigerant Pressure Sensor Connector Part Information
Connector Part Information
|
Terminal Part Information
|
A/C Refrigerant Pressure Sensor Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | BK/WH | 2751 | Low Reference (LE5) |
| PU/WH | 6256 | Low Reference (L61) | |
| 2 | GY | 2700 | 5-Volt Reference (LE5) |
| 6255 | 5-Volt Reference (L61) | ||
| 3 | OG/BK | 380 | A/C Refrigerant Pressure Sensor Signal |
