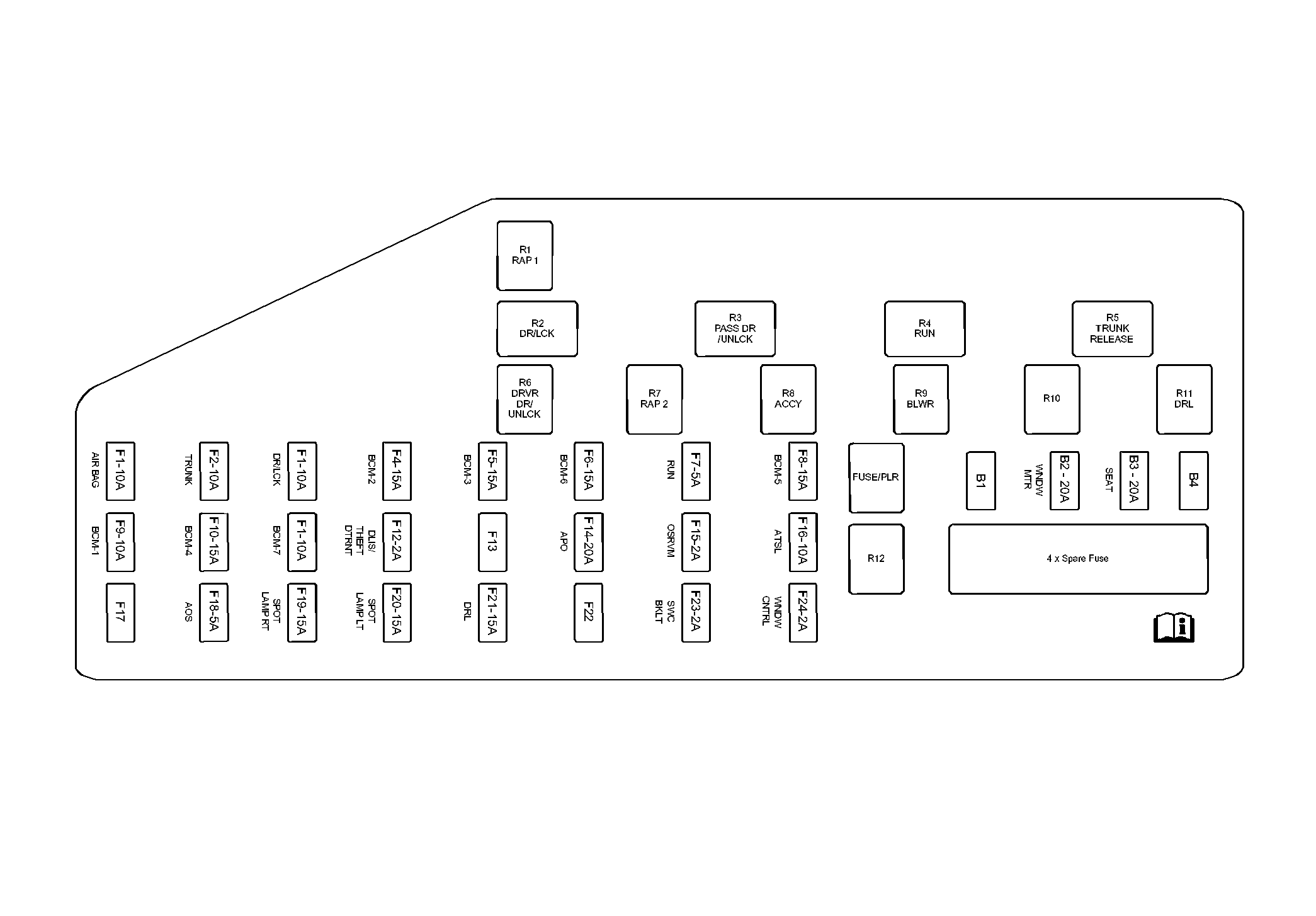

X51A Fuse Block - Instrument Panel Label
X51A FUSE BLOCK - INSTRUMENT PANEL FUSE AND RELAY IDENTIFICATION LEGEND
| No. | Device Label Name | Fuse And Relay Description | Rating | Circuits |
|---|---|---|---|---|
| Fuses | ||||
| F1 | AIRBAG | F1DA Fuse | 10A | K36 Inflatable Restraint Sensing and Diagnostic Module |
| F2 | TRUNK | F2DA Fuse | 10 A | KR95B Rear Compartment Lid Release Relay |
| F3 | DR/LCK | F3DA Fuse | 25 A | KR92D Driver Door Unlatch Relay, KR92P Passenger Door Unlatch Relay, KR97 Door Lock Relay |
| F4 | BCM-2 | F4DA Fuse | 15 A | E8S Rear Compartment Courtesy Lamp, E27 Instrument Panel Compartment Lamp |
| F5 | BCM-3 | F5DA Fuse | 15 A | E4RF Turn Signal Lamp - Right Front, E47 Ignition Lock Cylinder Lamp |
| F6 | BCM-6 | F6DA Fuse | 15 A | E5S Tail/Brake and Turn Signal Lamp - Left |
| F7 | RUN | F7DA Fuse | 15 A | ENGINE RUN Relay |
| F8 | BCM-5 | F8UA Fuse | 15 A | E4LF Turn Signal Lamp - Left Front |
| F9 | BCM-1 | F9DA Fuse | 10 A | ENGINE RUN Relay, KR12B Windshield Wiper Relay, KR27 Starter Relay, KR76 Retained Accessory Power Relay, KR80 Accessory Relay, S3 Transmission Shift Lever, W9 Blunt Cut - Police Provision |
| F10 | BCM-4 | F10DA Fuse | 15 A | E5L Stop Lamp - Left, E6 Center High Mounted Stop Lamp |
| F11 | BCM-7 | F11DA Fuse | - | Not Used |
| F12 | DLIS/THEFT DTRNT | F12DA Fuse | 2 A | K89 Immobilizer Control Module, S39 Ignition Switch |
| F13 | - | F13DA Fuse | - | Not Used |
| F14 | APO | F14DA Fuse | 20 A | X80G Accessory Power Receptacle - Instrument Panel, X80H Accessory Power Receptacle - Center Console |
| F15 | OSRVM | F15DA Fuse | 2 A | S101 Door Lock/ Window Switch |
| F16 | ATSL | F16DA Fuse | 10 A | M93 Ignition Cylinder Lock Control Solenoid Actuator, W9 Blunt Cut - Police Provision |
| F17 | - | F17DA | 20 A | Not Used |
| F18 | AOS | F18DA Fuse | 5 A | K85 Passenger Presence Detection Module |
| F19 | SPOT LAMP RT | F19DA Fuse | 15 A | E35R Exterior Spot Lamp - Right |
| F20 | SPOT LAMP LT | F20DA Fuse | 15 A | E35L Exterior Spot Lamp - Left |
| F21 | DRL | F21DA Fuse | 15 A | KR42 Daytime Running Lamps Relay |
| F22 | - | F22DA | 20 A | Not Used |
| F23 | SWC BKLT | F23DA Fuse | 2 A | X85 Steering Wheel Air Bag Coil |
| F24 | WNDW CNTRL | F24DA Fuse | 2 A | K90 Window Control Module, M74D Window Motor - Driver, M74LR Window Motor - Left Rear, M74P Window Motor - Passenger, M74RR Window Motor - Right Rear, S79LR Window Switch - Left Rear, S79P Window Switch - Passenger, S79RR Window Switch - Right Rear, S101 Door Lock/Window Switch |
| B1 | - | F25DA Circuit Breaker. | - | Not Used |
| B2 | WNDW MTR | F26DA Circuit Breaker | 20A | K90 Window Control Module, M74D Window Motor - Driver, M74LR Window Motor - Left Rear, M74RR Window Motor - Right Rear, S79LR Window Switch - Left Rear, S79P Window Switch - Passenger, S79RR Window Switch - Right Rear, S101 Door Lock/Window Switch |
| B3 | SEAT | F27DA Circuit Breaker | 20A | S64D Seat Adjuster Switch - Driver, S64P Seat Adjuster Switch - Passenger |
| B4 | - | F28DA Circuit Breaker | - | Not Used |
| Relays | ||||
| R1 | RAP 1 | KR76 Retained Accessory Power Relay 1 | - | F24DA, F26DA |
| R2 | DR/LCK | KR97 Door Lock Relay | - | A23D Door Latch Assembly - Driver, A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger, A23RR Door Latch Assembly - Right Rear, M27 Fuel Door Unlatch Actuator |
| R3 | PASS DR/UNLCK | KR92P Passenger Door Unlatch Relay | - | A23LR Door Latch Assembly - Left Rear, A23P Door Latch Assembly - Passenger, A23RR Door Latch Assembly - Right Rear |
| R4 | RUN | ENGINE RUN Relay | - | U1 Battery Isolator |
| R5 | TRUNK RELSE | KR95B Rear Compartment Lid Release Relay | - | M40 Rear Compartment Lid Latch |
| R6 | DRVR DR/UNLOCK | KR92D Driver Door Unlatch Relay | - | A23D Door Latch Assembly - Driver, M27 Fuel Door Unlatch Actuator |
| R7 | RAP2 | KR76A Retained Accessory Power Relay 2 | - | F14DA |
| R8 | ACCY | KR80 Accessory Relay | - | S101 Door Lock/Window Switch |
| R9 | BLWR | KR32E Blower Motor Relay | - | K33 HVAC Control Module |
| R10 | - | - | - | Not Used |
| R11 | DRL | KR42 Daytime Running Lamps Relay | - | KR42 Daytime Running Lamps Relay |
