Linear Interconnect Network (LIN) Bus 1, 3, 4, 9, 11
Linear Interconnect Network (LIN) Bus 1, 3, 4, 9, 11

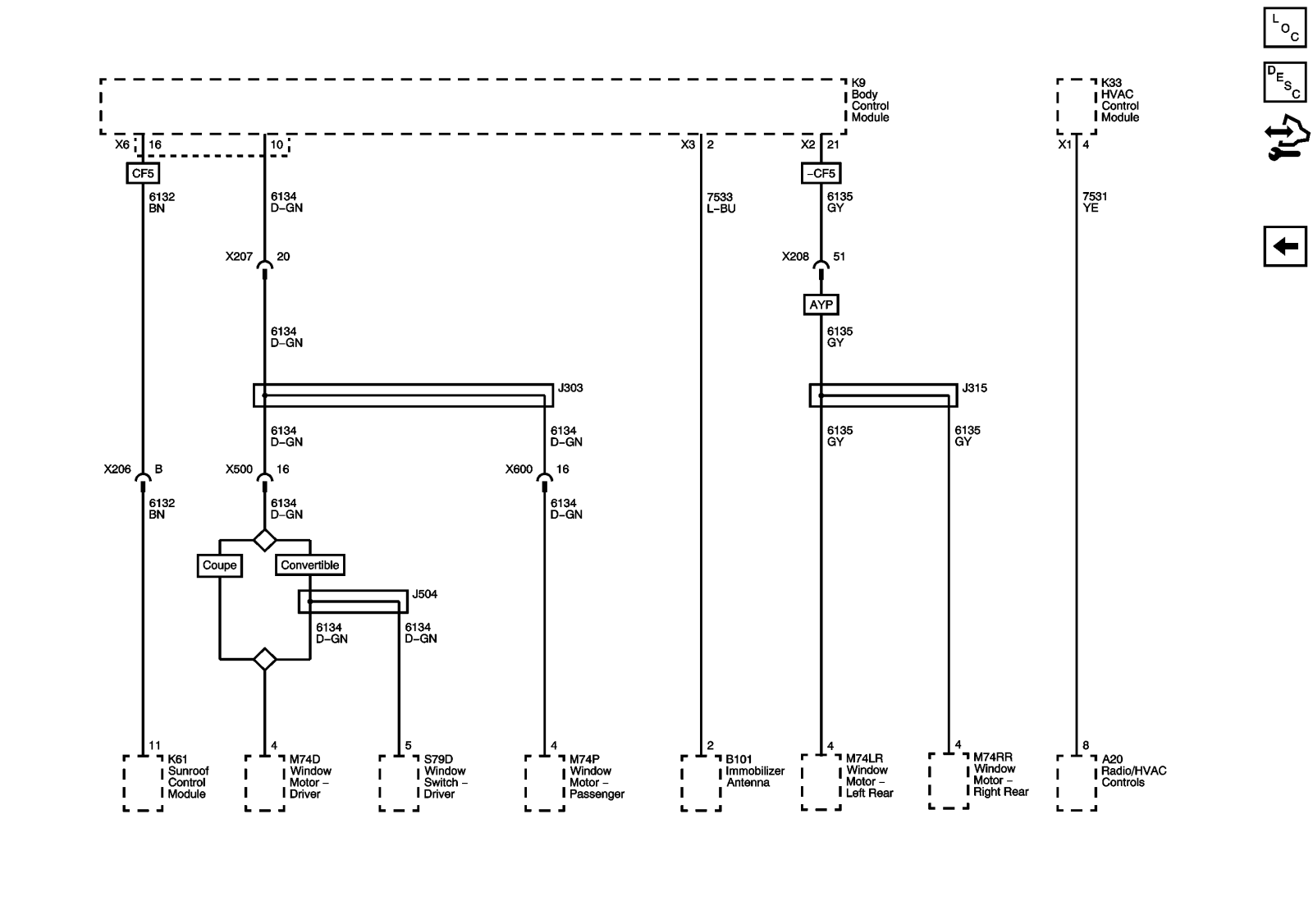

Fig 1: Linear Interconnect Network (LIN) Bus 1, 3, 4, 9, 11 Wiring Schematic
Courtesy of GENERAL MOTORS COMPANY

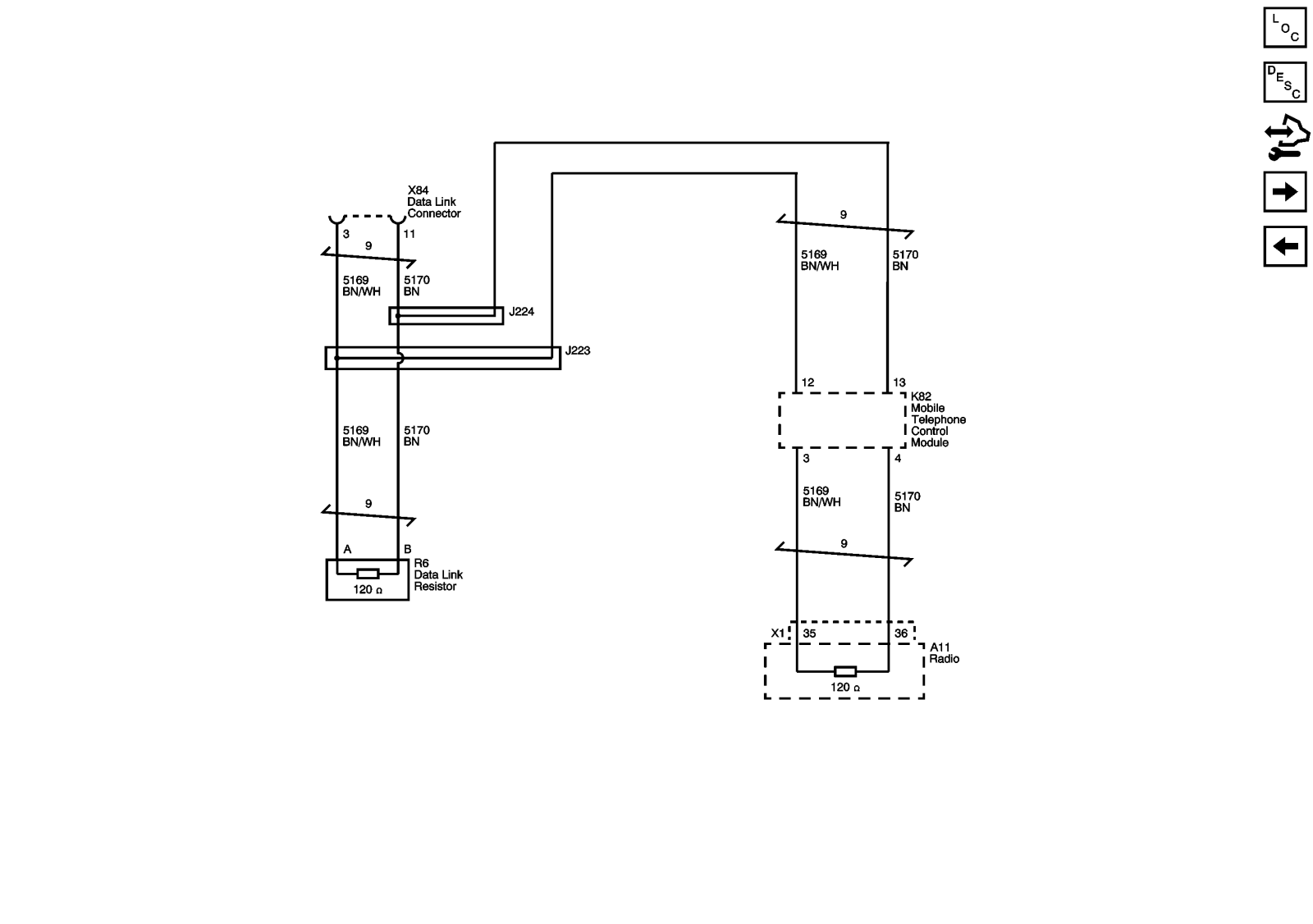

Fig 2: Linear Interconnect Network (LIN) Bus 1, 3, 4, 9, 11 Wiring Schematic
Courtesy of GENERAL MOTORS COMPANY
