Auxiliary Heater and Air Conditioning Control Module Replacement
WARNING: This page is about a different car, the 2016 GMC Acadia, 2016 Chevrolet Traverse, and 2016 Buick Enclave. However, it is still accessible from the selected car via links, so may be relevant.

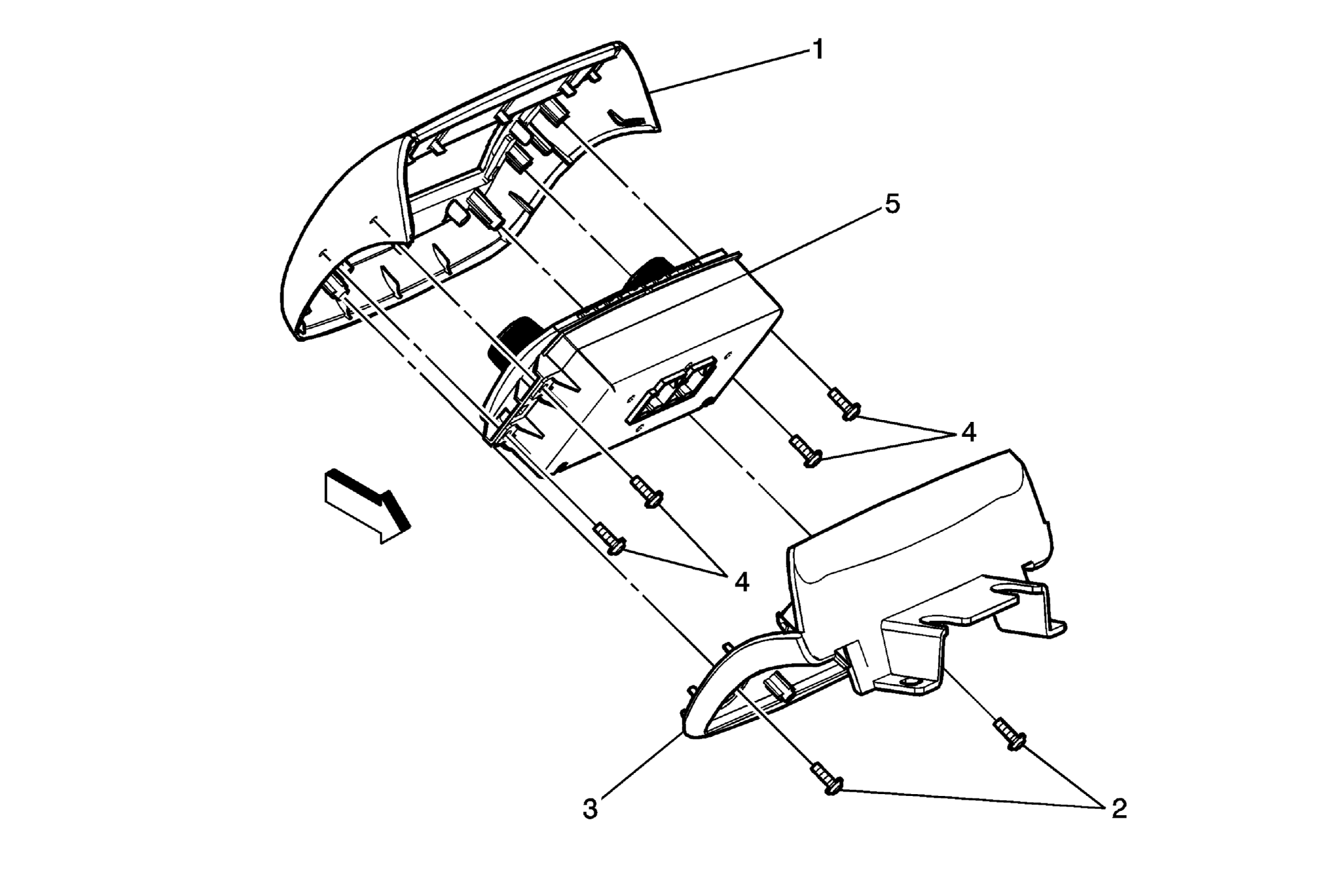

| Callout | Component Name |
|---|---|
| 1 | Front Floor Console Extension Accessory Upper Bezel Refer to Front Floor Console Extension Accessory Upper Bezel Replacement . |
| 2 | Front Floor Console Extension Accessory Upper Bezel Screw (Qty: 2)
CAUTION:
Refer to Fastener Caution . Tighten 2 N.m (18 lb in) |
| 3 | Front Floor Console Extension Accessory Upper Bezel Closeout |
| 4 | Auxiliary HVAC Control Module Screw (Qty: 4)
CAUTION:
Refer to Fastener Caution . Tighten 2 N.m (18 lb in) |
| 5 | Auxiliary HVAC Control Module Assembly |
