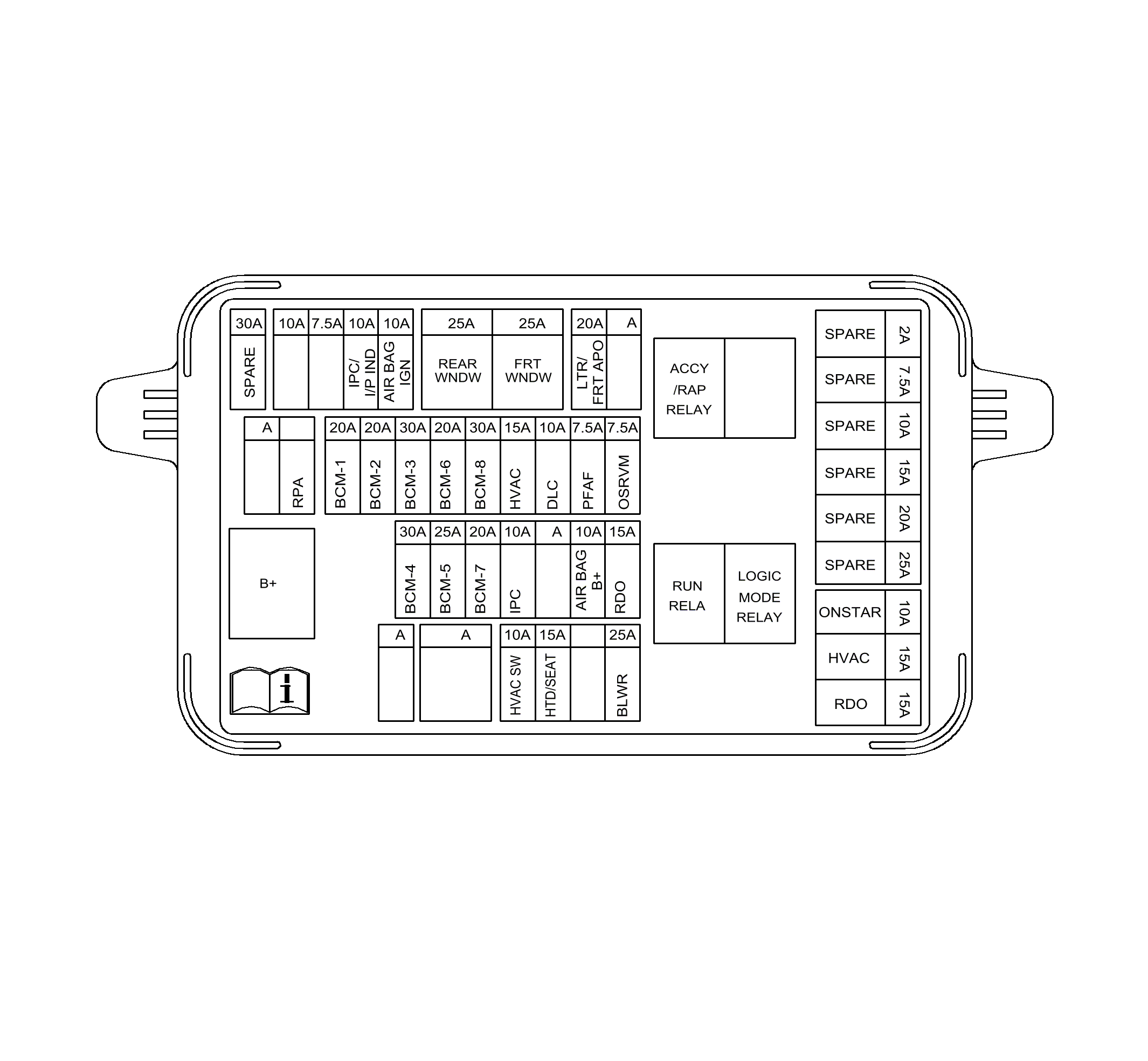

X51A Fuse Block - Instrument Panel Label
X51A FUSE BLOCK - INSTRUMENT PANEL FUSE AND RELAY IDENTIFICATION LEGEND
| No. | Device Label Name | Fuse And Relay Description | Rating | Circuits |
|---|---|---|---|---|
| F1DA: F1 | F1DA: BCM1 | F1DA: F1DA Fuse | F1DA: 15A | F1DA: K9 Body Control Module |
| F2DA: F2 | F2DA: BCM2 | F2DA: F2DA Fuse | F2DA: 10A | F2DA: K9 Body Control Module |
| F3DA: F3 | F3DA: BCM3 | F3DA: F3DA Fuse | F3DA: 15A | F3DA: K9 Body Control Module |
| F4DA: F4 | F4DA: BCM4 | F4DA: F4DA Fuse | F4DA: 15A | F4DA: K9 Body Control Module |
| F5DA: F5 | F5DA: BCM5 | F5DA: F5DA Fuse | F5DA: 15A | F5DA: K9 Body Control Module |
| F6DA: F6 | F6DA: BCM6 | F6DA: F6DA Fuse | F6DA: 15A | F6DA: K9 Body Control Module |
| F7DA: F7 | F7DA: BCM7 | F7DA: F7DA Fuse | F7DA: 15A | F7DA: K9 Body Control Module |
| F8DA: F8 | F8DA: BCM8 | F8DA: F8DA Fuse | F8DA: 20A | F8DA: K9 Body Control Module |
| F9DA: F9 | F9DA: IPC | F9DA: F9DA Fuse | F9DA: 10A | F9DA: P16 Instrument Cluster |
| F10DA: F10 | F10DA: HVAC | F10DA: F10DA Fuse | F10DA: - | F10DA: Not Used |
| F11DA: F11 | F11DA: Not Occupied | F11DA: F11DA Fuse | F11DA: - | F11DA: Not Occupied |
| F12DA: F12 | F12DA: DLC | F12DA: F12DA Fuse | F12DA: 30A | F12DA: X84 Data Link Connector |
| F13DA: F13 | F13DA: AIRBAG | F13DA: F13DA Fuse | F13DA: 10A | F13DA: K36 Inflatable Restraint Sensing and Diagnostic Module |
| F14DA: F14 | F14DA: DILS | F14DA: F14DA Fuse | F14DA: 2A | F14DA: S39 Ignition Switch |
| F15DA: F15 | F15DA: RADIO | F15DA: F15DA Fuse | F15DA: - | F15DA: Not Occupied |
| F16DA: F16 | F16DA: OSRVM | F16DA: F16DA Fuse | F16DA: 7.5 | F16DA: S52 Outside Rearview Mirror Switch |
| F17DA: F17 | F17DA: BLWR | F17DA: F17DA Fuse | F17DA: 25A | F17DA: M8 Blower Motor |
| F18DA: F18 | F18DA: Not Occupied | F18DA: F18DA Fuse | F18DA: - | F18DA: Not Occupied |
| F19DA: F19 | F19DA: HDT/SEAT | F19DA: F19DA Fuse | F19DA: 15A | F19DA: S32D Seat Heating Switch-Driver, S32P Seat Heating Switch-Passenger |
| F20DA: F20 | F20DA: Not Occupied | F20DA: F20DA Fuse | F20DA: - | F20DA: Not Occupied |
| F21DA: F21 | F21DA: HVAC SW | F21DA: F21DA Fuse | F21DA: 20A | F21DA: K33 HVAC Control Module |
| F22DA: F22 | F22DA: Not Occupied | F22DA: F22DA Fuse | F22DA: - | F22DA: Not Occupied |
| F23DA: F23 | F23DA: LTR/APO | F23DA: F23DA Fuse | F23DA: 10A | F23DA: Cigarette Lighter Receptacle |
| F24DA: F24 | F24DA: FRT WNDW | F24DA: F24DA Fuse | F24DA: 25A | F24DA: S79D Window Switch-Driver, Window Switch- Passenger |
| F25DA: F25 | F25DA: REAR WNDW | F25DA: F25DA Fuse | F25DA: 10A | F25DA: S79D Window Switch - Driver |
| F26DA: F26 | F26DA: ONSTAR | F26DA: F26DA Fuse | F26DA: 10A | F26DA: K73 Telematics Communication Interface Control Module |
| F27DA: F27 | F27DA: HVAC | F27DA: F27DA Fuse | F27DA: 10A | F27DA: K33 HVAC Control Module |
| F28DA: F28 | F28DA: RADIO | F28DA: F28DA Fuse | F28DA: 15A | F28DA: A11 Radio |
| F29DA: F29 | F29DA: Not Occupied | F29DA: F29DA Fuse | F29DA: - | F29DA: Not Occupied |
| F30DA: F30 | F30DA: AIR BAG IGN | F30DA: F30DA | F30DA: 10A | F30DA: K36 Inflatable Restraint Sensing and Diagnostic Module |
| F31DA: F31 | F31DA: IPC I/P IND | F31DA: F31DA Fuse | F31DA: 10A | F31DA: P16 Instrument Panel Cluster, P17 Info Display Module |
| F32DA: F32 | F32DA: Not Occupied | F32DA: F33DA Fuse | F32DA: - | F32DA: Not Occupied |
| F33DA: F33 | F33DA: Not Occupied | F33DA: F33DA Fuse | F33DA: - | F33DA: Not Occupied |
| F34DA: F34 | F33DA: RPA | F33DA: F34DA Fuse | F33DA: - | F33DA: Not Used |
| F35DA: F35 | F35DA: Not Occupied | F35DA: F35DA Fuse | F35DA: - | F35DA: Not Occupied |
| F36DA: F36 | F36DA: SPARE | F36DA: F36DA Fuse | F36DA: 30A | F36DA: Not Used |
| F37DA: F37 | F37DA: SPARE | F37DA: F37DA Fuse | F37DA: 2A | F37DA: Not Used |
| F38DA: F38 | F38DA: SPARE | F38DA: F38DA | F38DA: 7.5A | F38DA: Not Used |
| F39DA: F39 | F39DA: SPARE | F39DA: F39DA Fuse | F39DA: 10A | F39DA: Not Used |
| F40DA: F40 | F40DA: SPARE | F40DA: F40DA Fuse | F40DA: 15A | F40DA: Not Used |
| F41DA: F41 | F41DA: SPARE | F41DA: F41DA Fuse | F41DA: 20A | F41DA: Not Used |
| F42DA: F42 | F42DA: SPARE | F42DA: F42DA | F42DA: 25A | F42DA: Not Used |
| Relays | ||||
| R1: R1 | R1: Not Occupied | R1: - | R1: - | R1: - |
| KR104A: R2 | KR104A: LOGIC MODE RELAY | KR104A: KR104A Battery Saver Relay1 | KR104A: - | KR104A: F26DA, F27DA, F28DA |
| KR76: R3 | KR76: ACCY/RAP RELAY | KR76: KR76 Retained Accessory Power Relay | KR76: - | KR76: F22DA, F23DA, F24DA, F25DA |
| KR72C: R4 | KR72C: RUN RELA | KR72C: KR72C Ignition 2 Relay | KR72C: - | KR72C: F17DA, F18DA, F19DA, F20DA. F21DA |
