Vehicle Performance Data Recorder Bracket Replacement

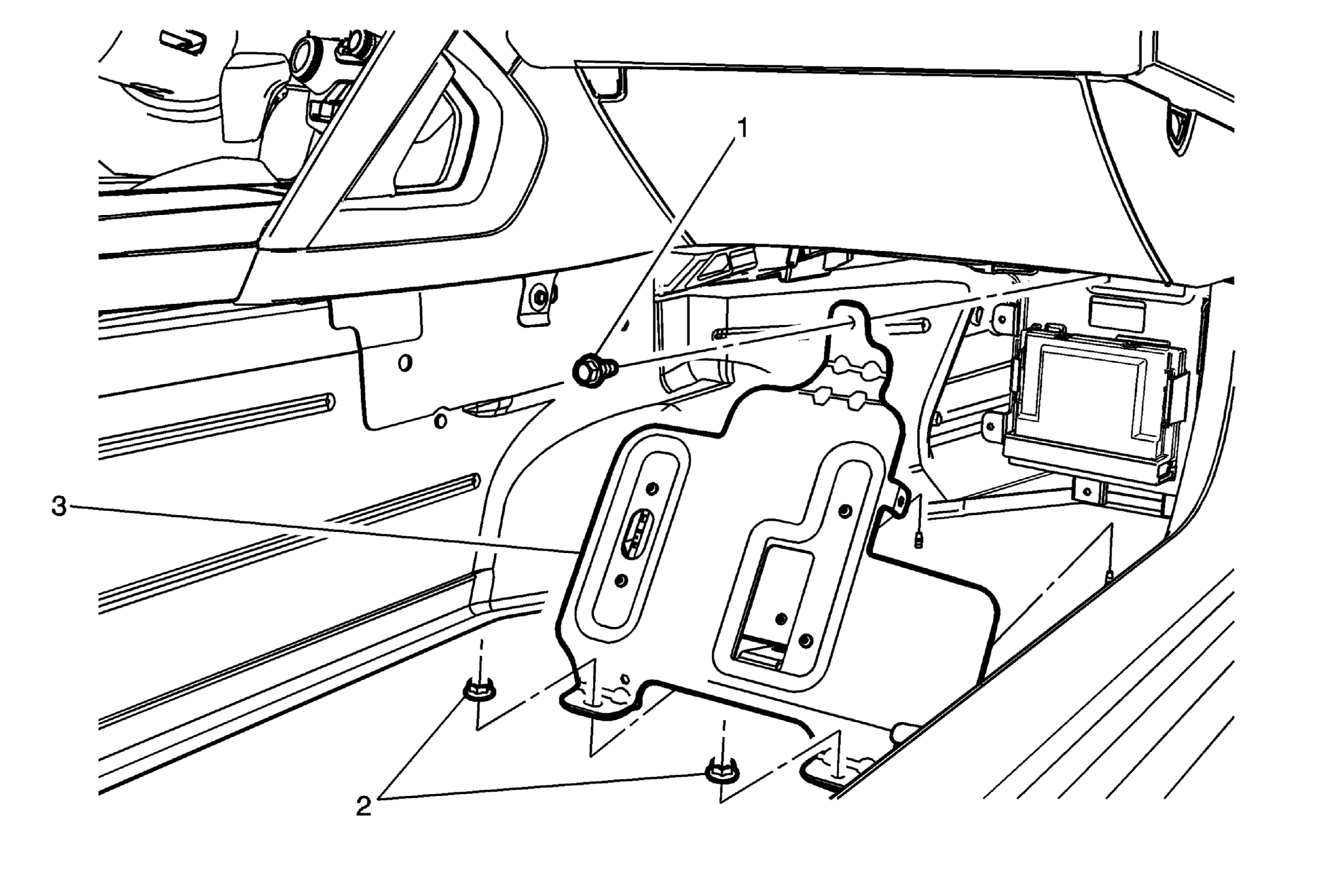

Fig 1: Vehicle Performance Data Recorder Bracket
GM3391365Courtesy of GENERAL MOTORS COMPANY
Vehicle Performance Data Recorder Bracket Replacement

Callout Component Name
Preliminary Procedure
Remove the front floor panel carpet - right. Refer to Front Floor Panel Carpet Replacement - Right Side .
1 Vehicle Performance Data Recorder Bracket Bolt
CAUTION:

Refer to Fastener Caution .


Tighten
9 N.m (80 lb in)
2 Vehicle Performance Data Recorder Bracket Nuts (Qty: 2)
Tighten
9 N.m (80 lb in)
3 Vehicle Performance Data Recorder Bracket

Procedure

  1. Disconnect the electrical connector of the data recorder.
  2. Transfer components, as necessary.
