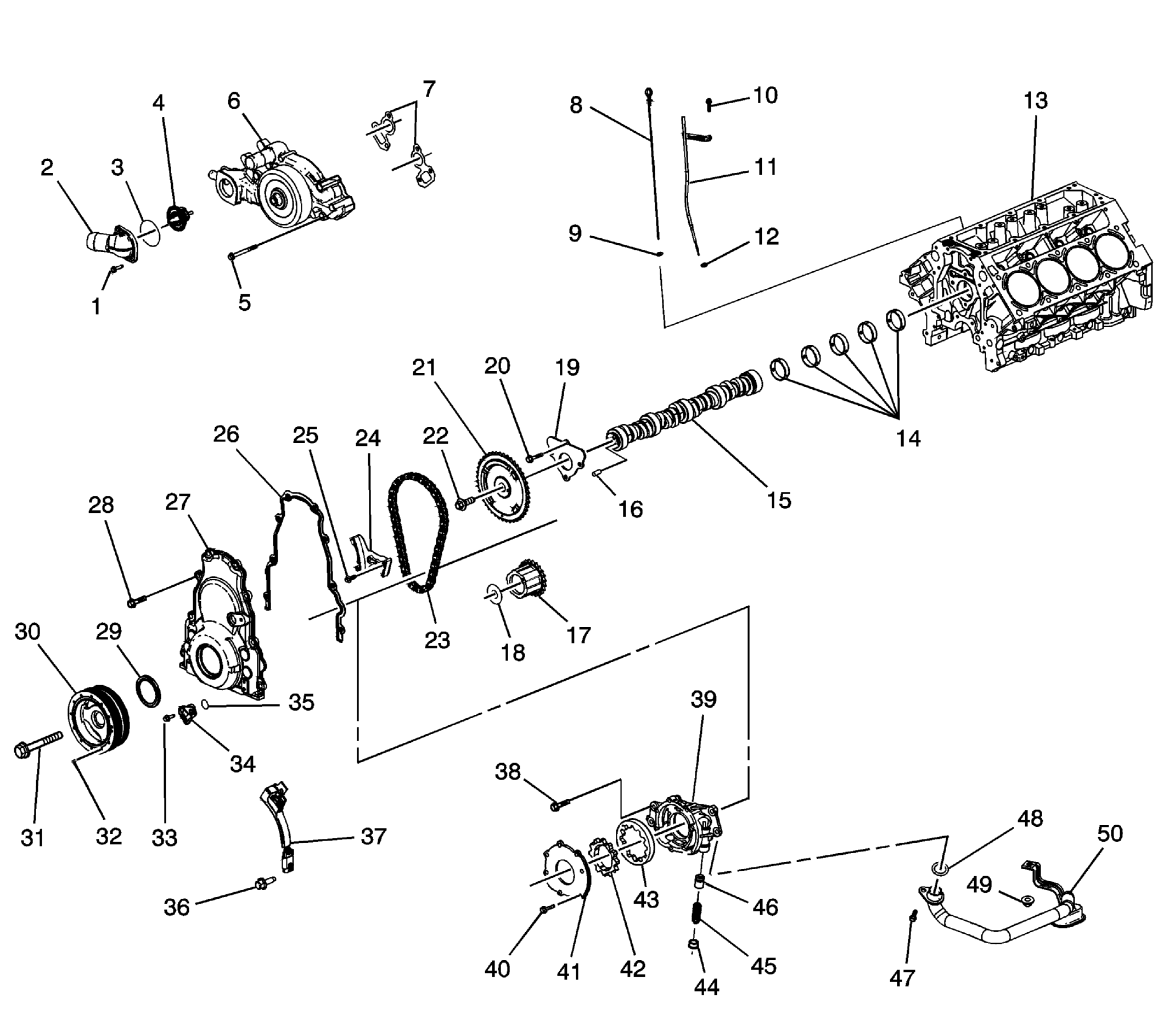

| 1 |
Bolt |
| 2 |
Water Inlet Housing |
| 3 |
O-Ring |
| 4 |
Thermostat |
| 5 |
Bolt |
| 6 |
Water Pump |
| 7 |
Water Pump Gasket |
| 8 |
Oil Level Indicator |
| 9 |
O-Ring |
| 10 |
Bolt |
| 11 |
Oil Level Indicator Tube |
| 12 |
O-Ring |
| 13 |
Engine Block |
| 14 |
Camshaft Bearings |
| 15 |
Camshaft |
| 16 |
Camshaft Sprocket Locating Pin |
| 17 |
Crankshaft Sprocket |
| 18 |
Crankshaft Balancer Washer |
| 19 |
Camshaft Retainer |
| 20 |
Bolt |
| 21 |
Camshaft Sprocket |
| 22 |
Bolt |
| 23 |
Timing Chain |
| 24 |
Timing Chain Tensioner |
| 25 |
Bolt |
| 26 |
Engine Front Cover Gasket |
| 27 |
Engine Front Cover |
| 28 |
Bolt |
| 29 |
Crankshaft Front Oil Seal |
| 30 |
Crankshaft Balancer |
| 31 |
Bolt |
| 32 |
Balance Weight- Crankshaft Balancer |
| 33 |
Bolt |
| 34 |
Camshaft Position (CMP) Sensor |
| 35 |
O-Ring |
| 36 |
Bolt |
| 37 |
CMP Sensor Wire Harness |
| 38 |
Bolt |
| 39 |
Oil Pump |
| 40 |
Bolt |
| 41 |
Oil Pump Housing Cover |
| 42 |
Oil Pump Drive Gear |
| 43 |
Oil Pump Driven Gear |
| 44 |
Oil Pump Housing Plug |
| 45 |
Oil Pump Pressure Relief Valve Spring |
| 46 |
Oil Pump Pressure Relief Valve |
| 47 |
Bolt |
| 48 |
O-Ring |
| 49 |
Nut |
| 50 |
Oil Pump Screen |
