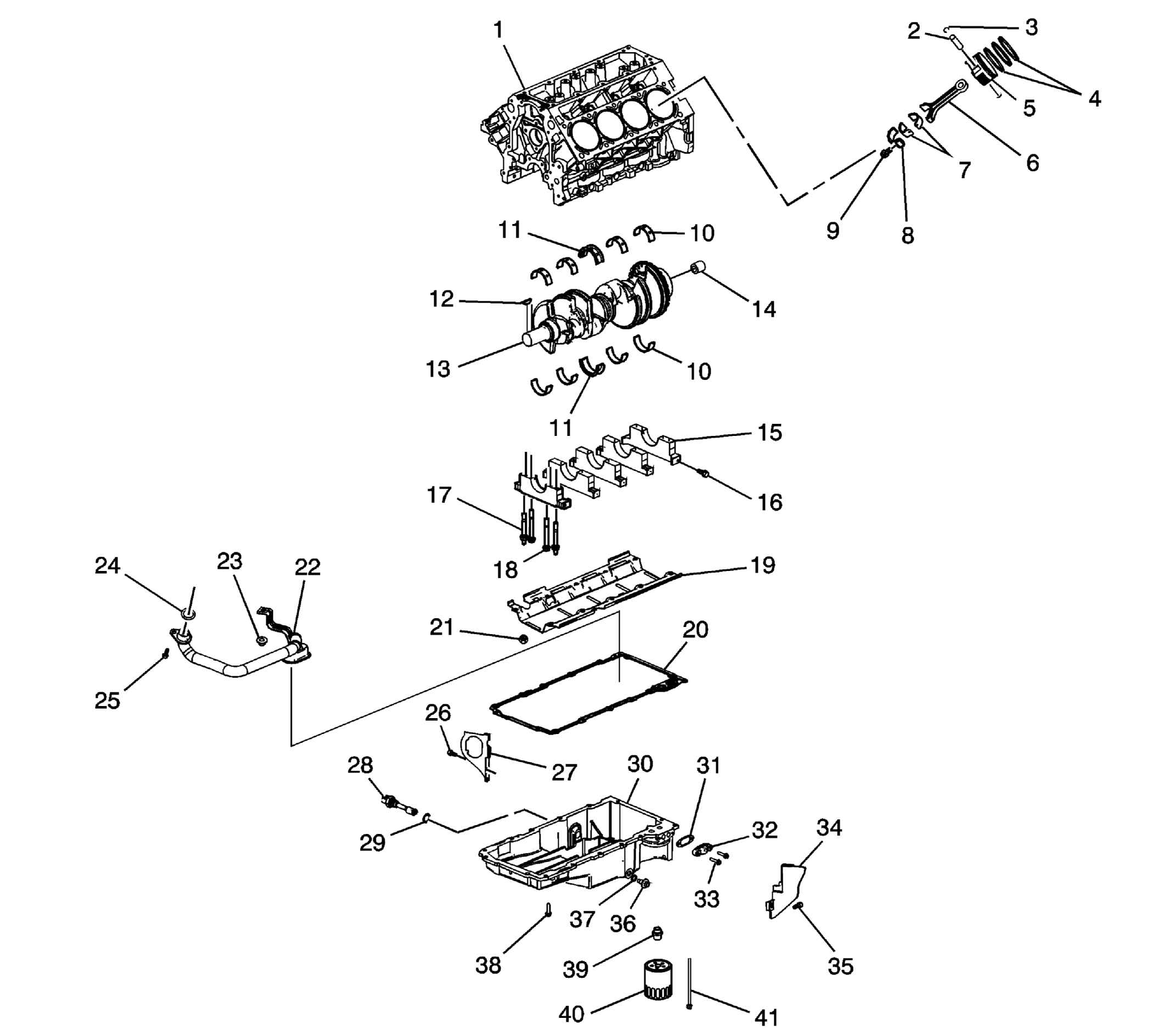

| 1 |
Engine Block |
| 2 |
Piston Pin |
| 3 |
Piston Pin Retainer |
| 4 |
Piston Rings |
| 5 |
Piston |
| 6 |
Connecting Rod |
| 7 |
Connecting Rod Bearings |
| 8 |
Connecting Rod Cap |
| 9 |
Bolt |
| 10 |
Crankshaft Main Bearing |
| 10 |
Crankshaft Main Bearing |
| 11 |
Crankshaft Thrust Bearing |
| 11 |
Crankshaft Thrust Bearing |
| 12 |
Crankshaft Sprocket Key |
| 13 |
Crankshaft |
| 14 |
Transmission Pilot Bearing - Manual Transmission |
| 15 |
Crankshaft Bearing Cap |
| 16 |
Bolt - M8 |
| 17 |
Stud - M10 |
| 18 |
Bolt - M10 |
| 19 |
Crankshaft Oil Deflector |
| 20 |
Oil Pan Gasket |
| 21 |
Nut |
| 22 |
Oil Pump Screen |
| 23 |
Nut |
| 24 |
O-Ring |
| 25 |
Bolt |
| 26 |
Bolt |
| 27 |
Engine Closeout Cover - Right |
| 28 |
Oil Level Sensor |
| 29 |
O-Ring |
| 30 |
Oil Pan |
| 31 |
Oil Pan Cover Gasket |
| 32 |
Oil Pan Cover |
| 33 |
Bolt |
| 34 |
Engine Closeout Cover - Left |
| 35 |
Bolt |
| 36 |
Oil Pan Drain Plug |
| 37 |
O-Ring |
| 38 |
Bolt |
| 39 |
Oil Filter Fitting |
| 40 |
Oil Filter |
| 41 |
Bolt |
