Parking System Components

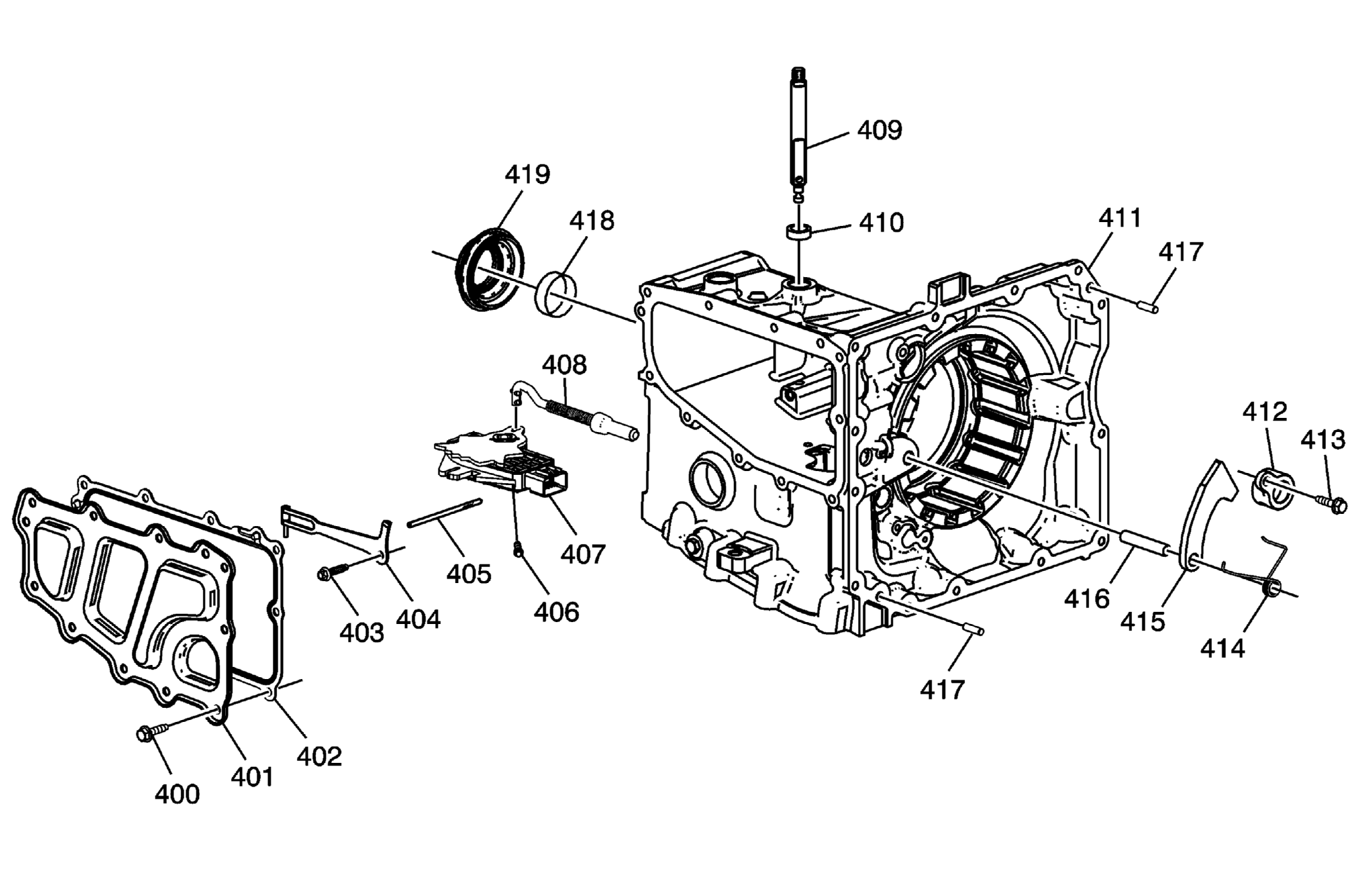

Fig 1: Parking System Components
GM2899092Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
400 Shift Shaft Detent Spring Cover Bolt
401 Shift Shaft Cover
402 Shift Control Shaft Cover Gasket
403 Manual Shift Detent Spring Bolt
404 Manual Shift Detent Assembly
405 Manual Shift Shaft Pin
406 A/Trans Manual Shift Shaft Position Switch Bolt
407 A/Trans Manual Shift Shaft Position Switch Assembly
408 Park Pawl Actuator Assembly
409 Manual Shift Shaft
410 Manual Shift Shaft Seal
411 A/Trans Case
412 Park Pawl Actuator Guide
413 Park Pawl Actuator Guide Bolt
414 Park Pawl Spring
415 Park Pawl
416 Park Pawl Shaft
417 Transmission Case Locating Pin (Qty: 2)
418 Front Differential Carrier Bushing
419 Front Wheel Drive Shaft Oil Seal Assembly (RHS)
