Rear Seat Belt Buckle Replacement

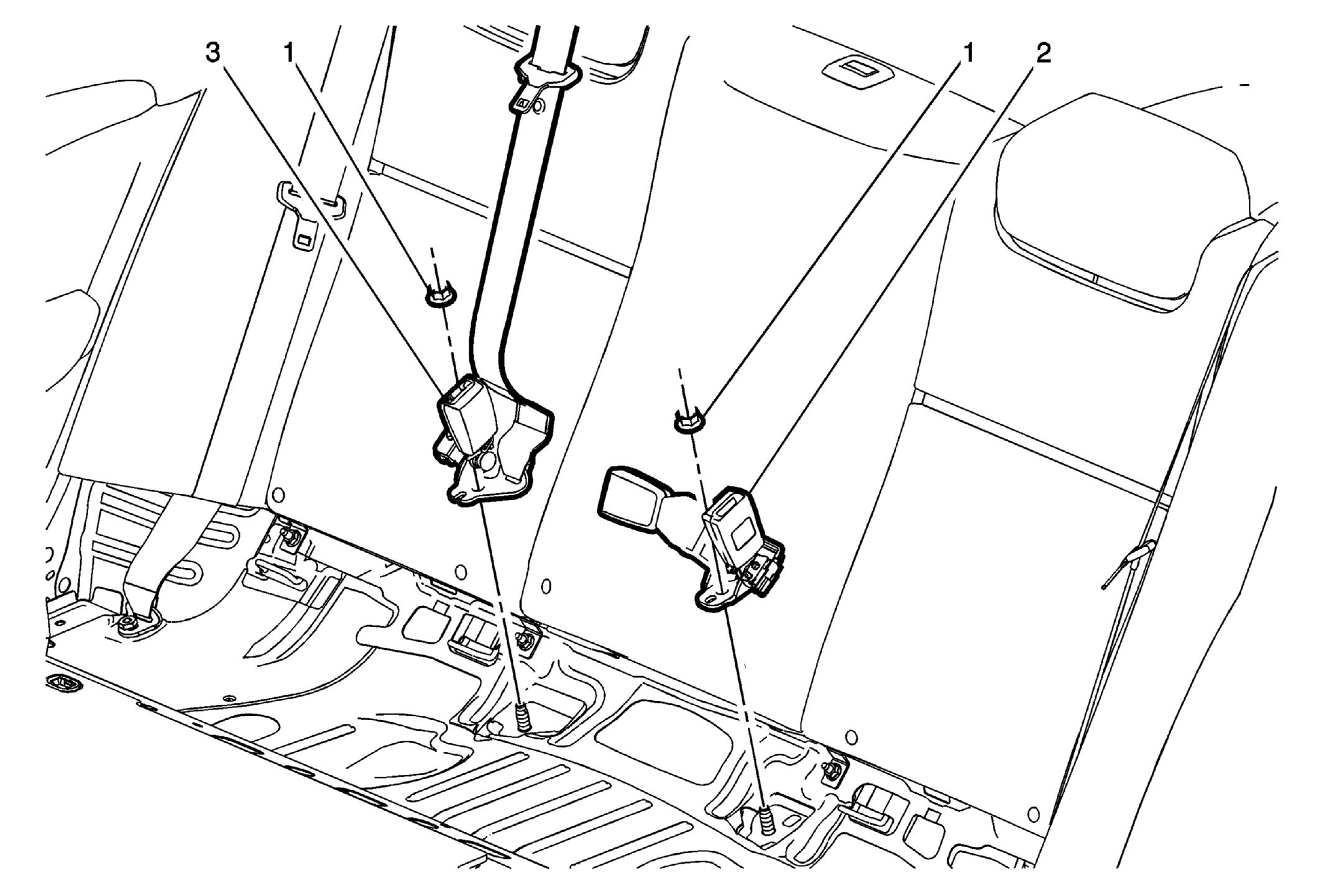

Fig 1: Rear Seat Belt Buckle
GM3217662Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
Preliminary Procedures
Remove the rear seat cushion. Refer to Rear Seat Cushion Removal and Installation .
1 Rear Seat Belt Buckle Nut (Qty: 2)
CAUTION:

Refer to Fastener Caution .


Tighten
40 N.m (30 lb ft)
2 Rear Seat Belt Buckle
Procedure
Disconnect the electrical connector.
3 Rear Seat Belt Retractor Buckle
Procedure
Disconnect the electrical connector.
