Installation Procedure

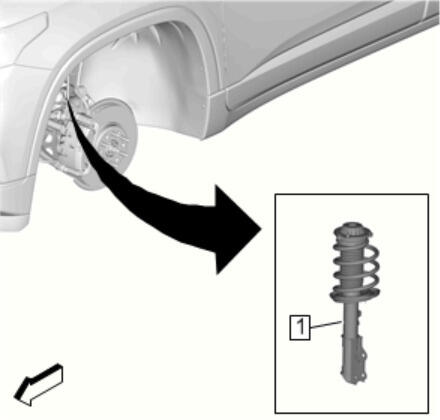

Position the front suspension strut assembly (1) on the vehicle.

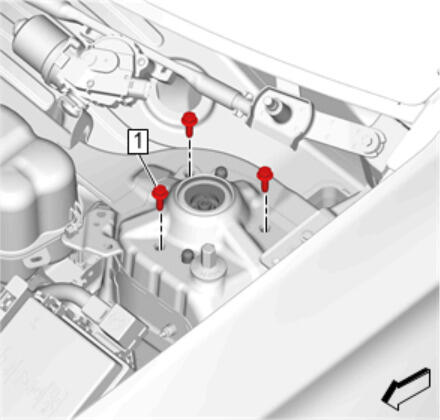

Front Suspension Strut Bolt (1) - Install, but do NOT tighten [3x]

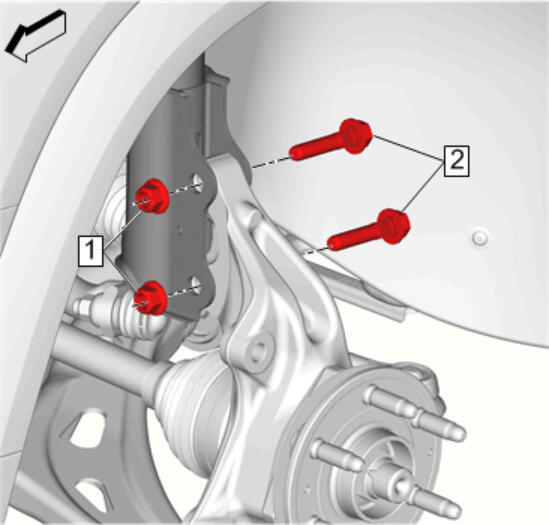

Steering Knuckle Bolt (2) - Install [2x]
- Steering Knuckle Nut (1) - Install and tighten [2x]
Tighten
- First Pass: 100 N.m (74 lb ft)
- Final Pass: (45 - 60 degrees)

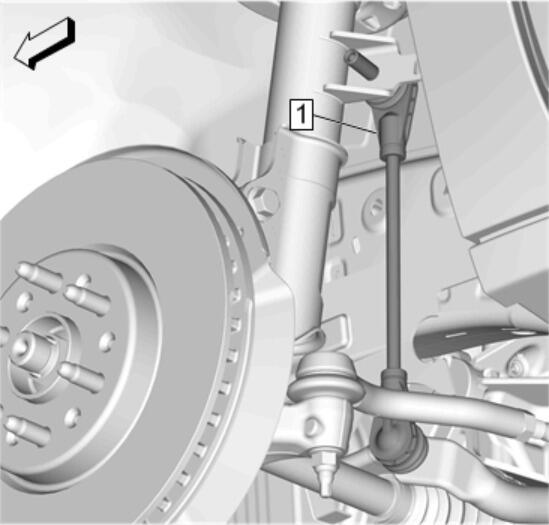

Front Stabilizer Shaft Link (1) @ Strut Assembly - Install - Stabilizer Shaft Link Replacement

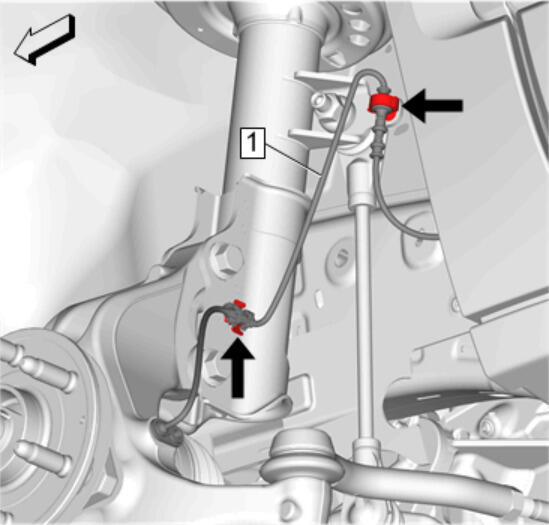

Front Wheel Speed Sensor Wiring Harness (1) @ Strut Assembly - Install - Front Wheel Speed Sensor Replacement - Left Side , Front Wheel Speed Sensor Replacement - Right Side
- Install the front tire and wheel assembly. Tire and Wheel Removal and Installation
- Lower the vehicle completely.
Front Suspension Strut Bolt (1) - Tighten [3x] 22 N.m (16 lb ft)

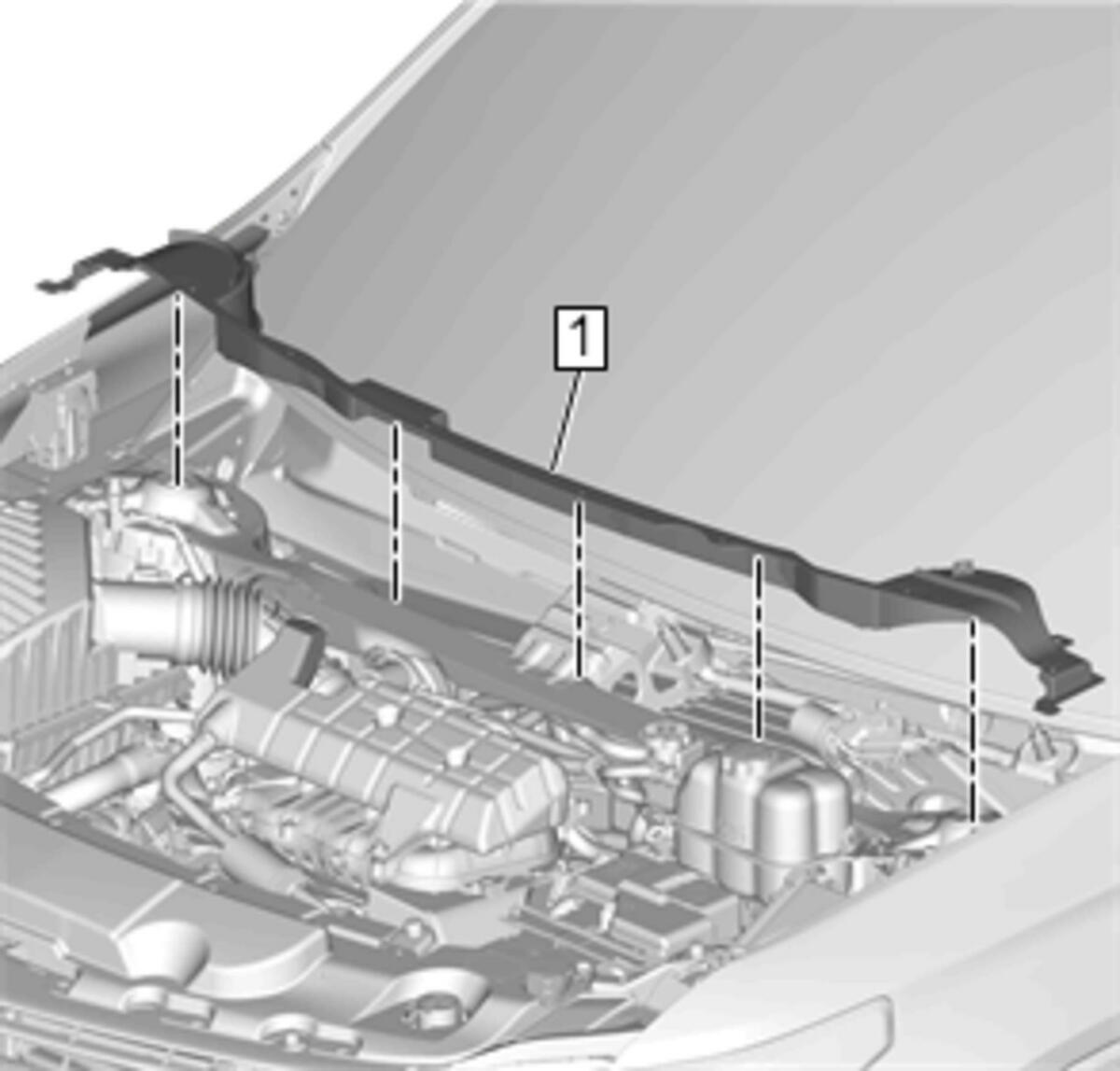

Dash Panel Upper Extension Panel Extension (1) - Install - Dash Panel Upper Extension Panel Extension Replacement
- Measure and adjust the wheel alignment. Wheel Alignment Measurement
CAUTION:
Refer to Fastener Caution .
