Electrical Component Locator And Harness Routing Views
›
Component Locator
›
Powertrain Component Views
›
Fuel Tank Components
Fuel Tank Components
Courtesy of GENERAL MOTORS COMPANY

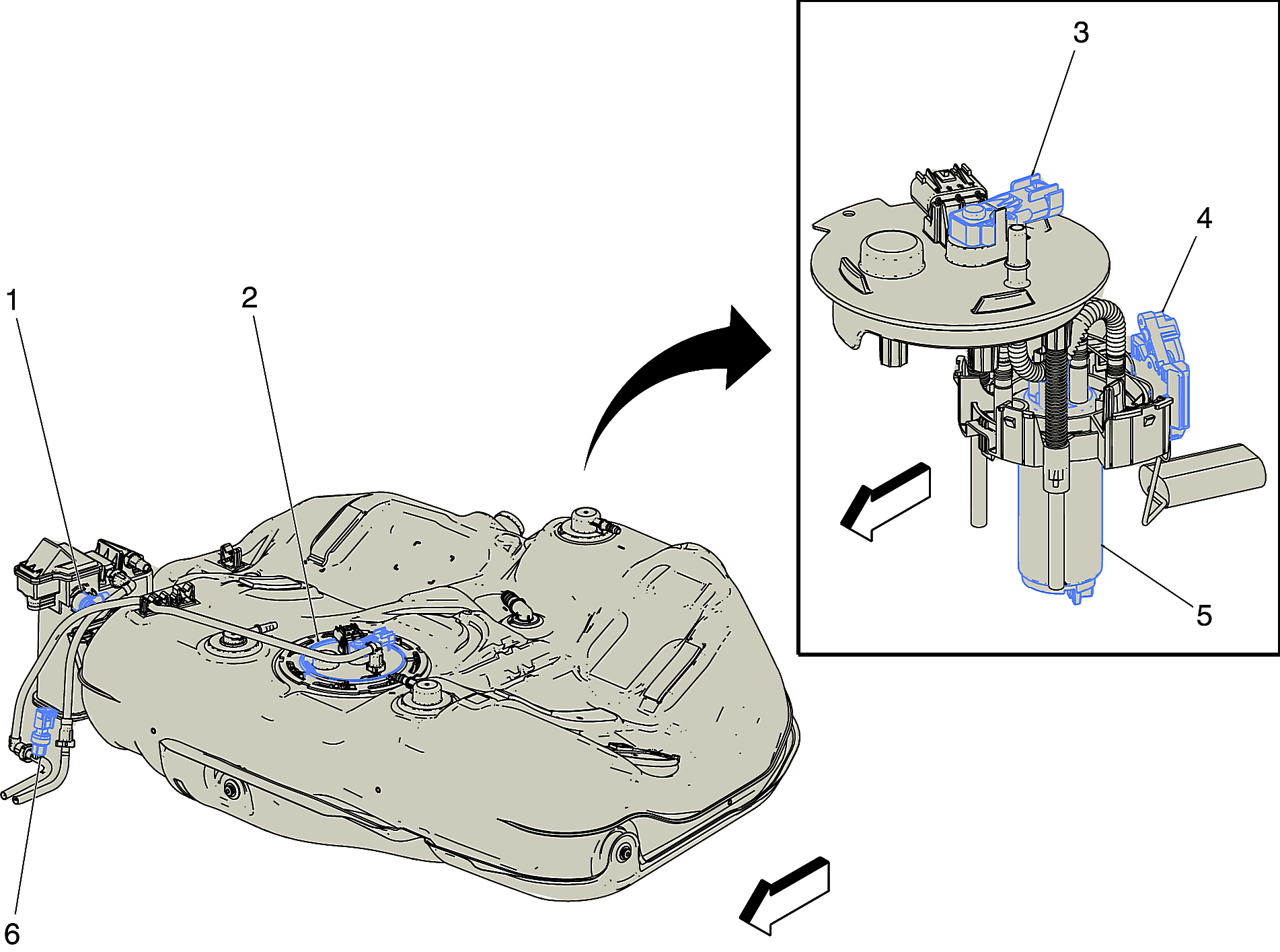

Fuel Tank Components
Component Name
Callout
Q13 Evaporative Emission Vent Solenoid Valve
1
A7 Fuel Pump and Level Sensor Assembly
2
B150 Fuel Tank Pressure Sensor
3
B46 Fuel Level Sensor
4
G12 Fuel Pump
5
B47 Fuel Pressure Sensor
6
