Installation Procedure
- Rear Wheel Speed Sensor @ Vehicle - Install

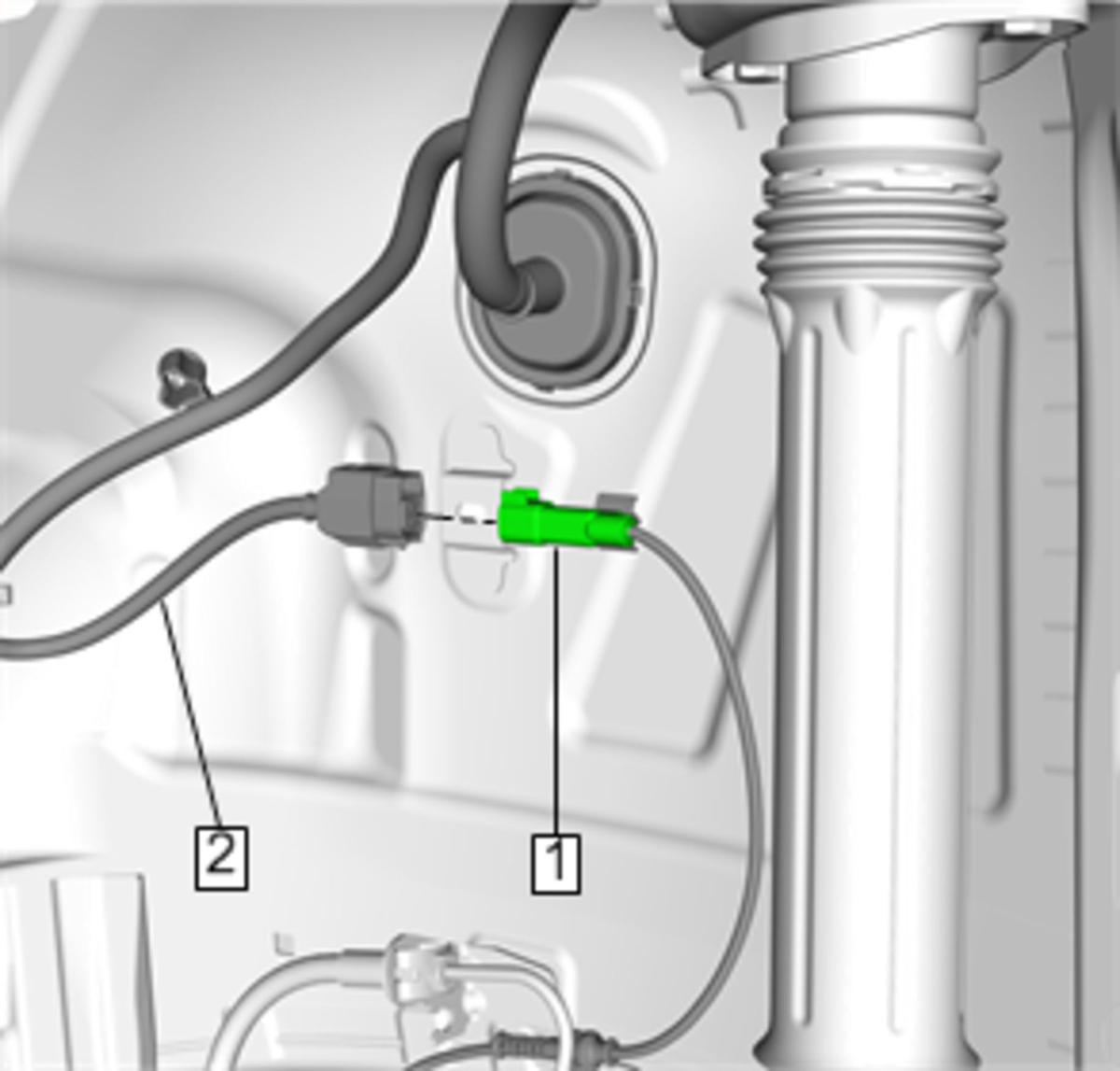

Rear Wheel Speed Sensor Electrical Connector (1) @ Body Wiring Harness (2) - Connect

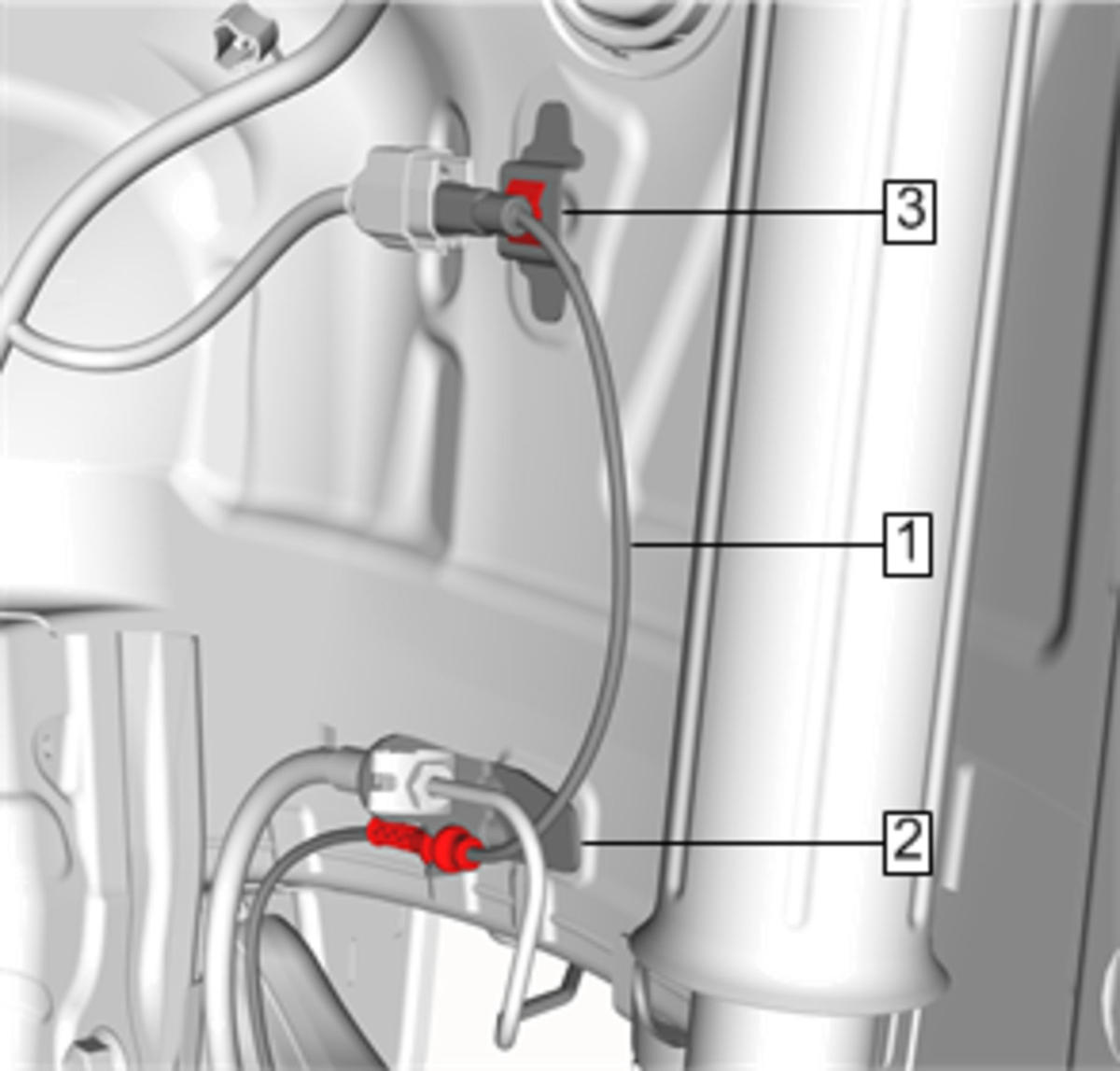

Rear Wheel Speed Sensor Wiring Harness (1) @ Rear Wheelhouse Panel Mounted Bracket (3) - Install
- Rear Wheel Speed Sensor Wiring Harness (1) @ Underbody Rear Side Rail Mounted Bracket (2) - Install

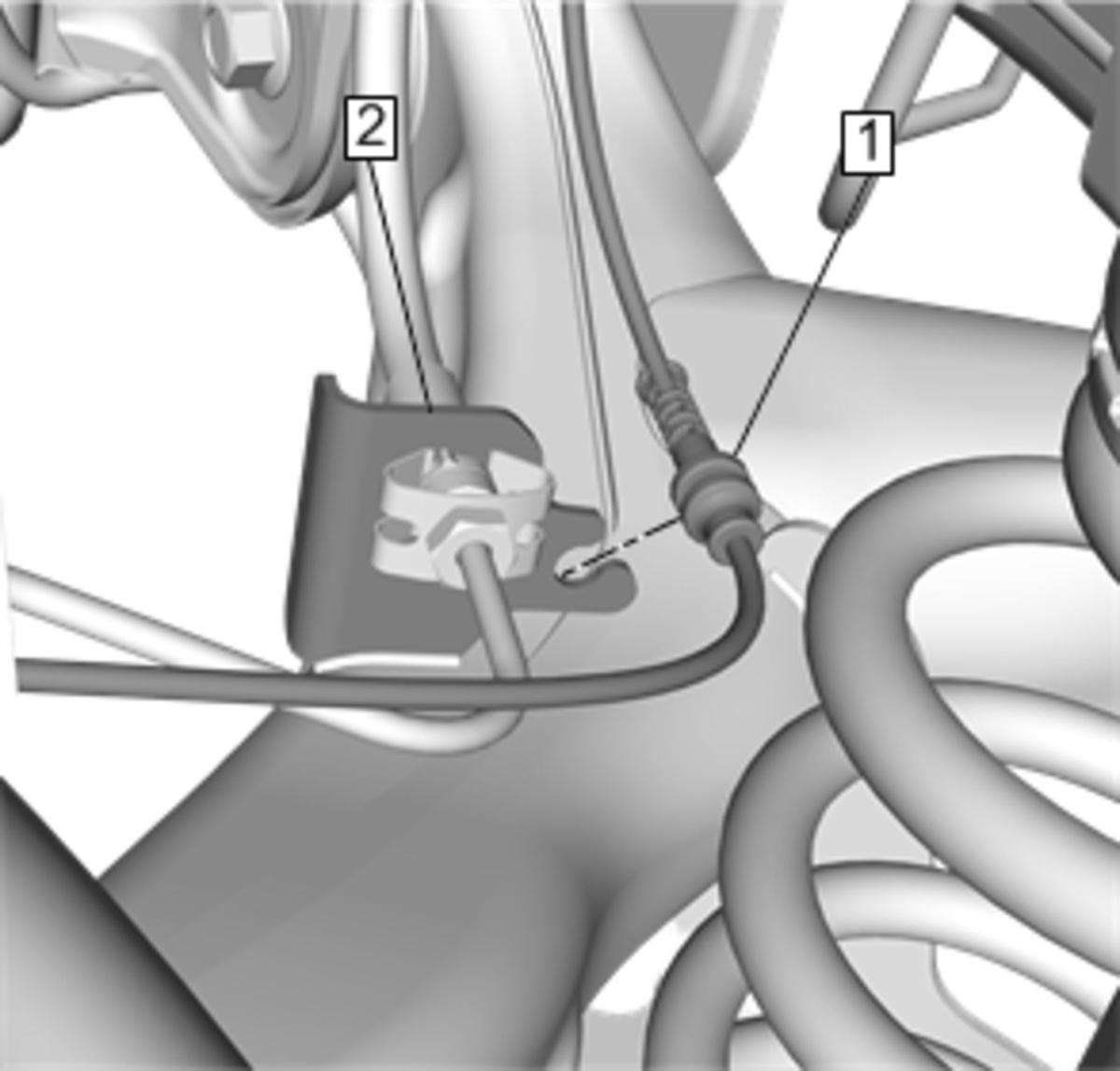

Rear Wheel Speed Sensor Wiring Harness (1) @ Rear Axle Mounted Bracket (2) - Install

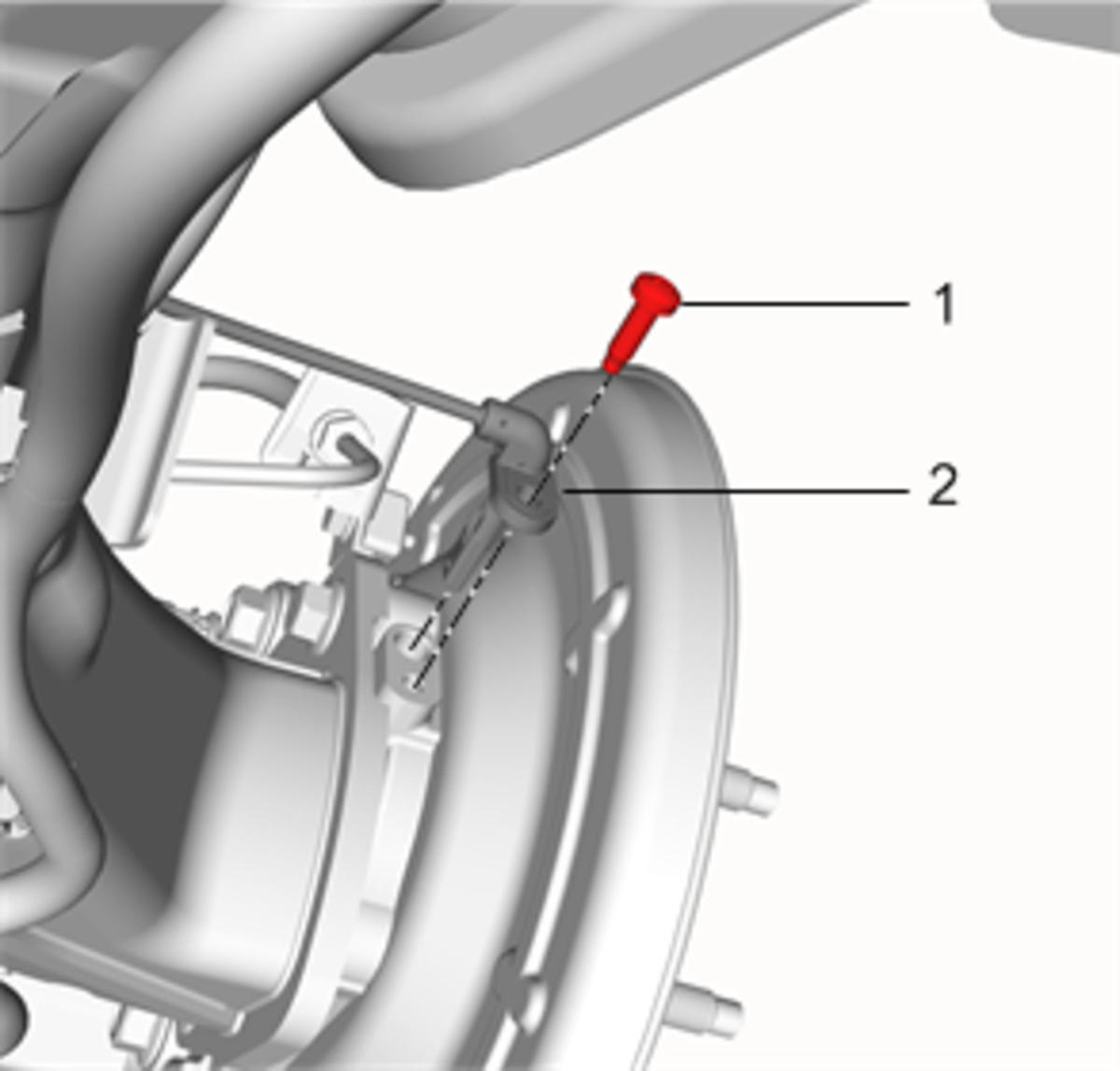

Rear Wheel Speed Sensor (2) @ Rear Brake Caliper Mount Plate - Install
- Rear Wheel Speed Sensor Bolt (1) @ Rear Brake Caliper Mount Plate - Tighten 9 N.m (80 lb/in)

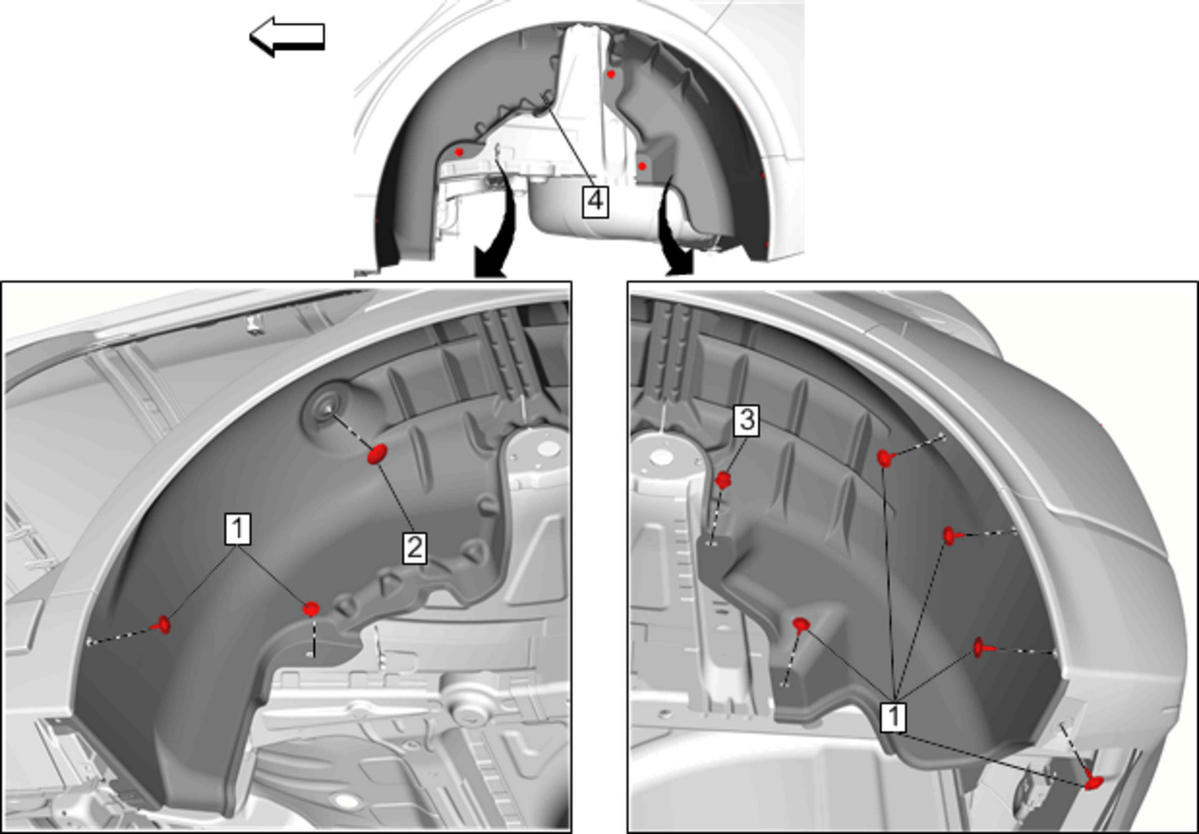

Rear Wheelhouse Liner (4) - Install - Rear Wheelhouse Liner Replacement
- Install the rear tire and wheel assembly. Tire and Wheel Removal and Installation
- Lower the vehicle.
CAUTION:
Refer to Fastener Caution .
