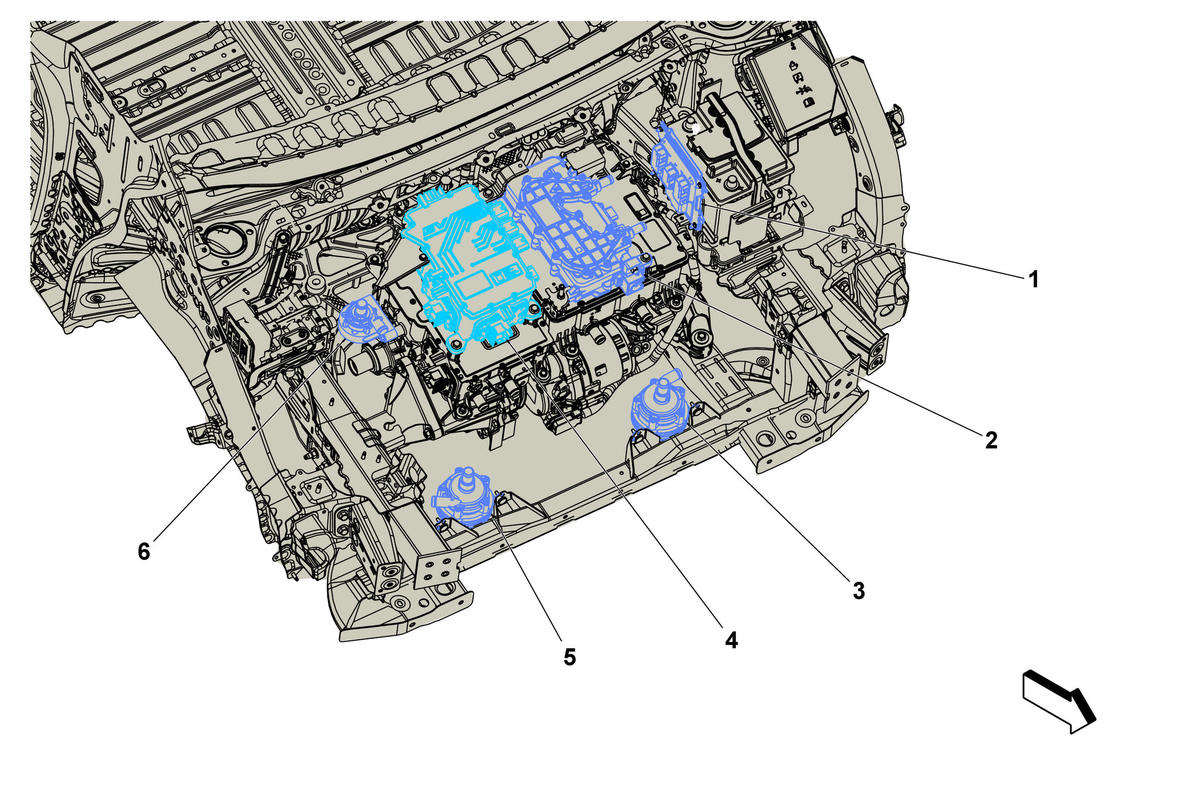

Engine Compartment Top
Engine Compartment Top
| Harness Name | Callout |
|---|---|
| K20 Engine Control Module K20 Engine Control Module X1 , or K20 Engine Control Module X2 , or K20 Engine Control Module X3 | 1 |
| K1 14V Power Module K1 14V Power Module X1 , or K1 14V Power Module X2 , or K1 14V Power Module X3 , or K1 14V Power Module X4 | 2 |
| G35 Hybrid/EV Electronics Coolant Pump G35 Hybrid/EV Electronics Coolant Pump | 3 |
| T24 Battery Charger - DC T24 Battery Charger - DC X1 , or T24 Battery Charger - DC X2 , or T24 Battery Charger - DC X3 , or T24 Battery Charger - DC X4 , or T24 Battery Charger - DC X5 , or T24 Battery Charger - DC X6 , or T24 Battery Charger - DC X7 , or T24 Battery Charger - DC X8 , or T24 Battery Charger - DC X9 (-CBT) , or T24 Battery Charger - DC X9 (CBT) | 4 |
| G37 Hybrid/EV Battery Pack Coolant Pump G37 Hybrid/EV Battery Pack Coolant Pump | 5 |
| G36 Auxiliary Heater Coolant Pump G36 Auxiliary Heater Coolant Pump | 6 |
