Installation Procedure
WARNING: This page is about a different car, the 2020 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.

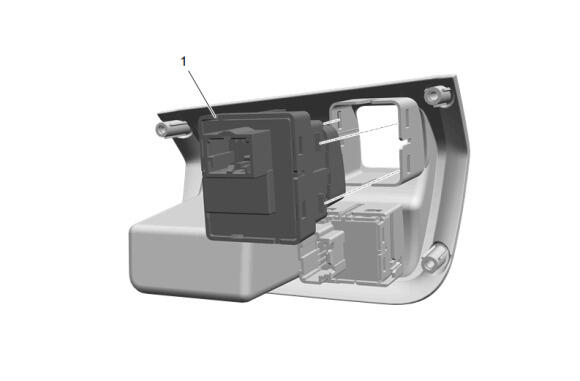

Parking Brake Control Switch(1) - Install

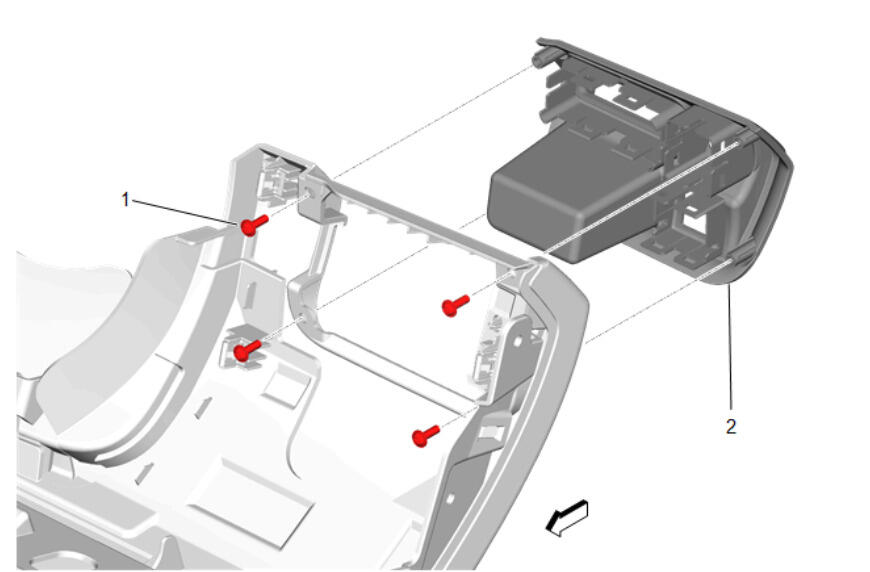

Instrument Panel Switch Trim Plate(2) - Install
- Instrument Panel Accessory Bezel Bolt(1) - Install and tighten[4x] - Fastener Specifications
Connect and position the wiring harness.
- Instrument Panel Knee Bolster(1) - Install
Data Link Connector Bolt(1) - Install and tighten[2x] - Fastener Specifications
- Instrument Panel Knee Bolster Bolt(2) - Install and tighten[3x] - Fastener Specifications
Electrical Connector @ On/Off Vehicle Switch - Connect
- Instrument Panel Center Trim Pad(1) - Install
- Return the steering column to its original position.
Connect the front floor courtesy lamp electrical connector.
- Instrument Panel Lower Trim Panel Insulator(1) - Install
Install the tabs into the instrument panel lower trim panel insulator (1).
Instrument Panel Lower Trim Panel Insulator Retainer(1) - Install
- Instrument Panel Insulator Bolt(2) - Install and tighten[2x] - Fastener Specifications
- Instrument Panel Insulator Nut(3) - Install and tighten[2x] - Fastener Specifications
Attach the hood primary latch release cable end retainer to the hood primary latch release cable handle (1).
Instrument Panel Outer Trim Cover - Left Side(1) - Install
Connect the electrical connector.
- Instrument Panel Lower Airbag - Driver Side(2) - Install
- Instrument Panel Lower Airbag Nut(1) - Install and tighten[2x] - Fastener Specifications
- Enable the SIR System. SIR Disabling and Enabling .
CAUTION:
refer to Fastener Caution .
