Installation Procedure
- Rear Wheel Speed Sensor @ Vehicle - Install

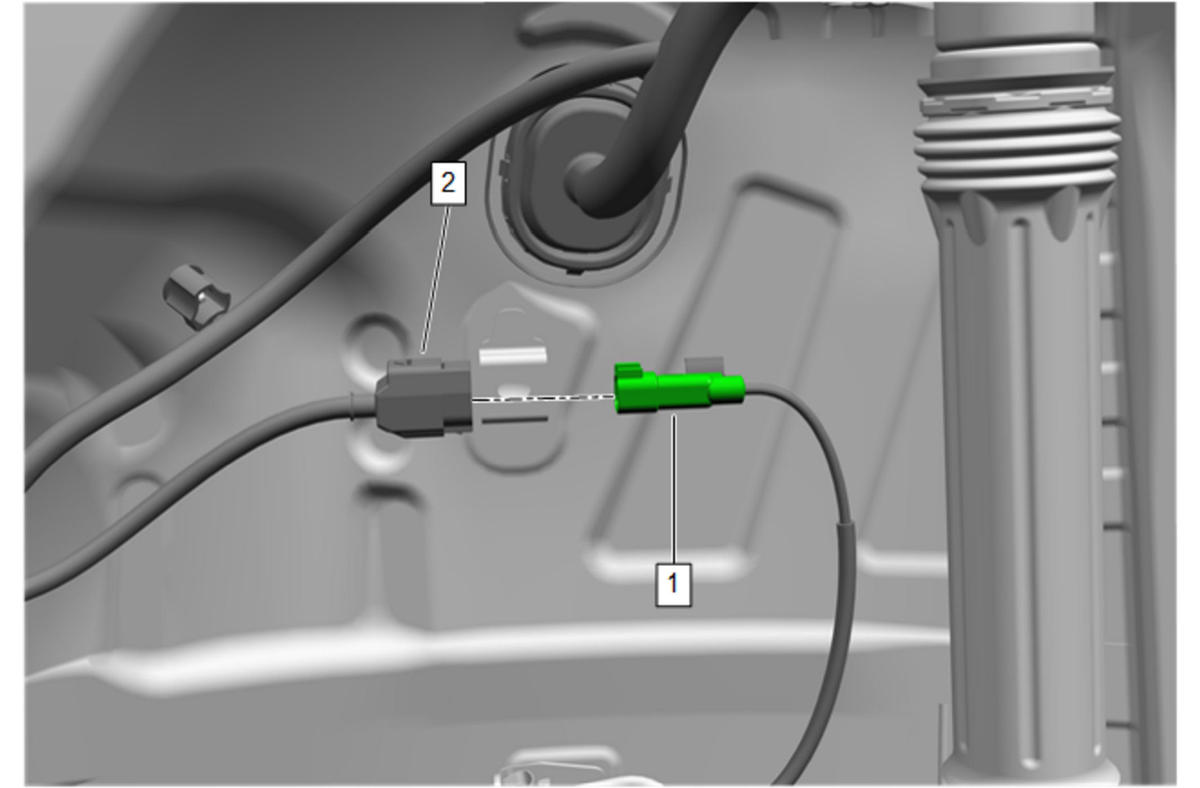

Rear Wheel Speed Sensor Electrical Connector (1) @ Body Wiring Harness (2) - Connect

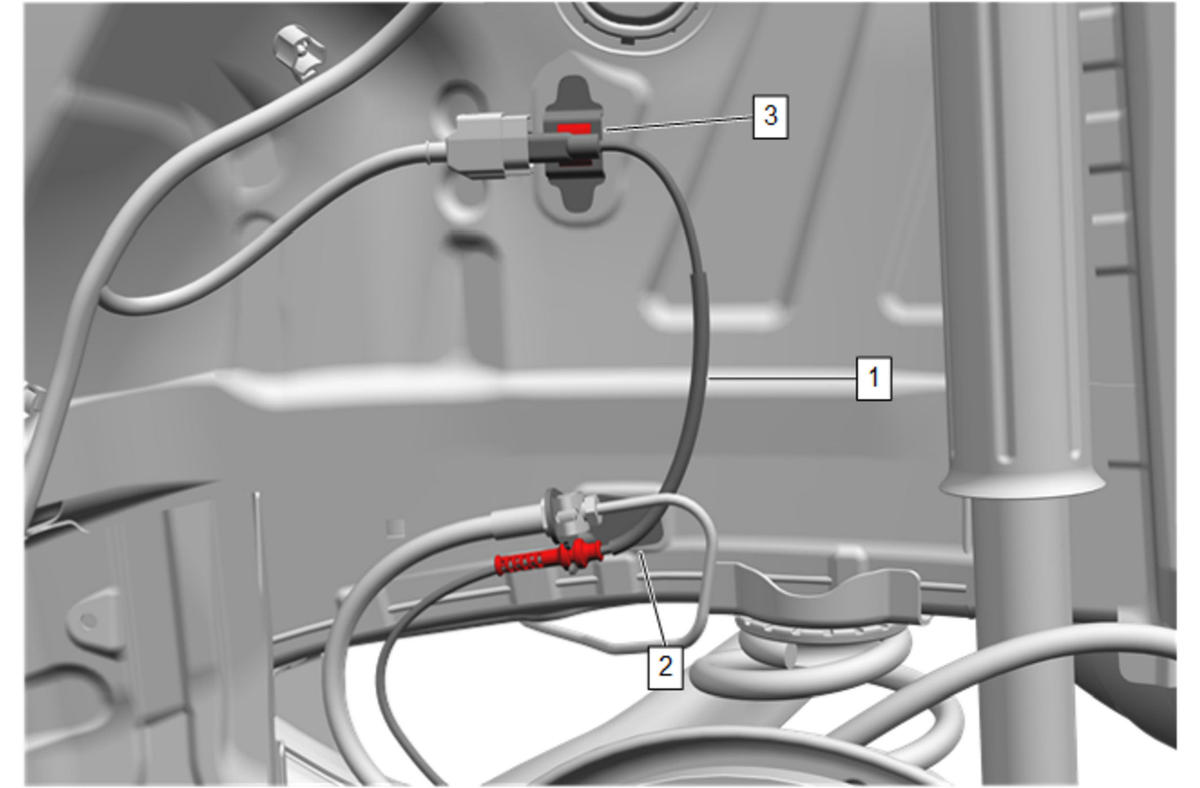

Rear Wheel Speed Sensor Wiring Harness (1) @ Rear Wheelhouse Panel Mounted Bracket (3) - Install

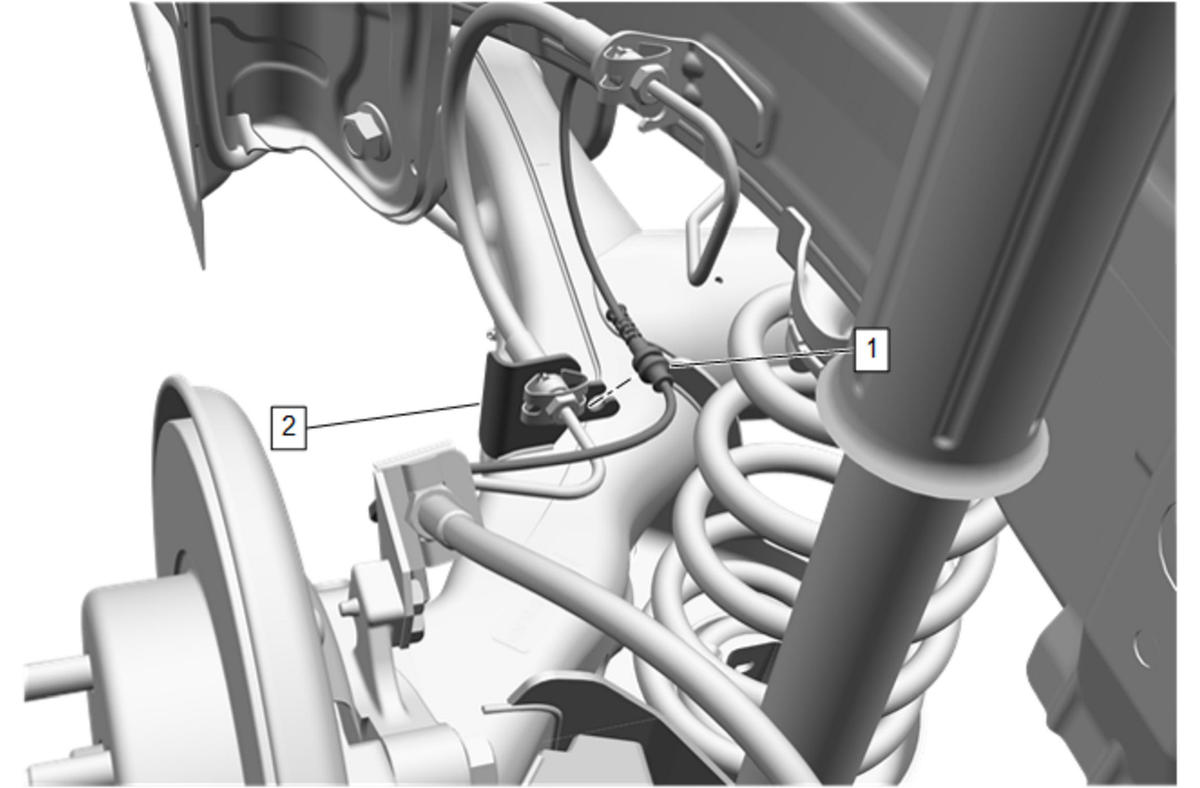

- Rear Wheel Speed Sensor Wiring Harness (1) @ Underbody Rear Side Rail Mounted Bracket (2) - Install
Rear Wheel Speed Sensor Wiring Harness (1) @ Rear Axle Mounted Bracket (2) - Install

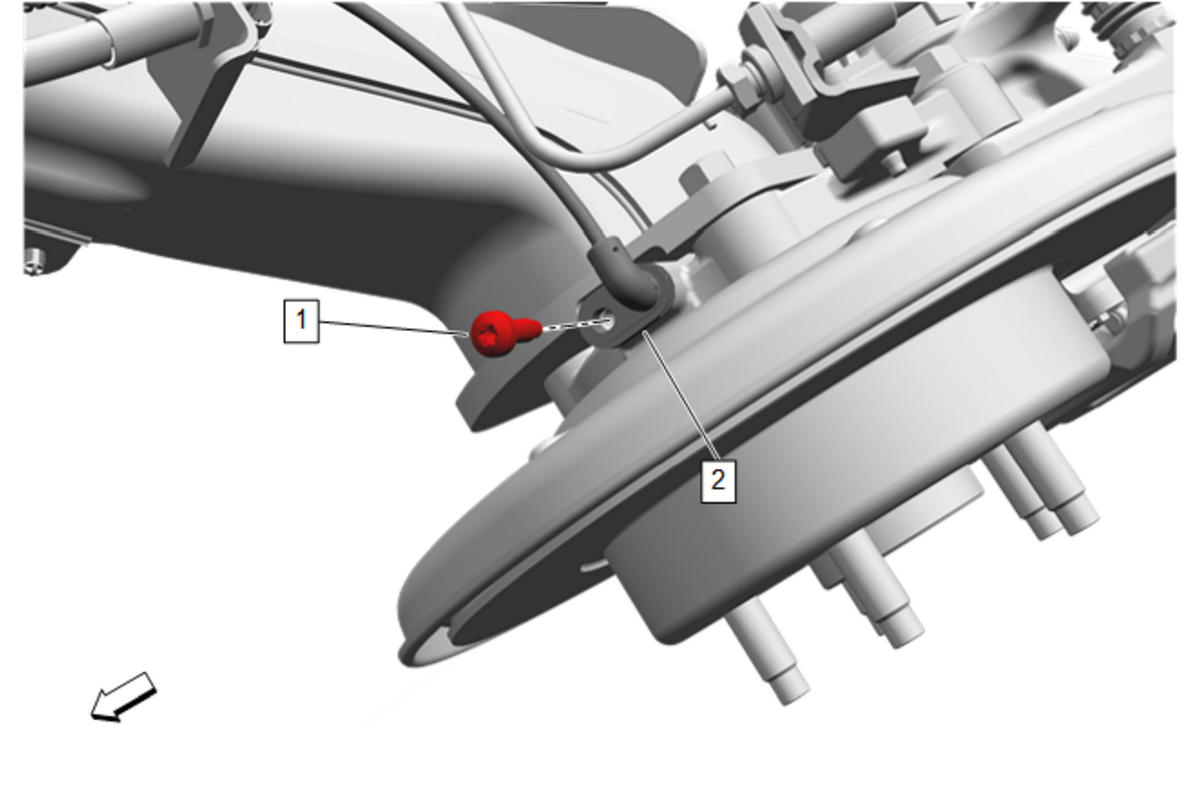

Rear Wheel Speed Sensor (2) @ Rear Brake Caliper Mount Plate - Install
- Rear Wheel Speed Sensor Bolt (1) @ Rear Brake Caliper Mount Plate - Tighten - Fastener Specifications

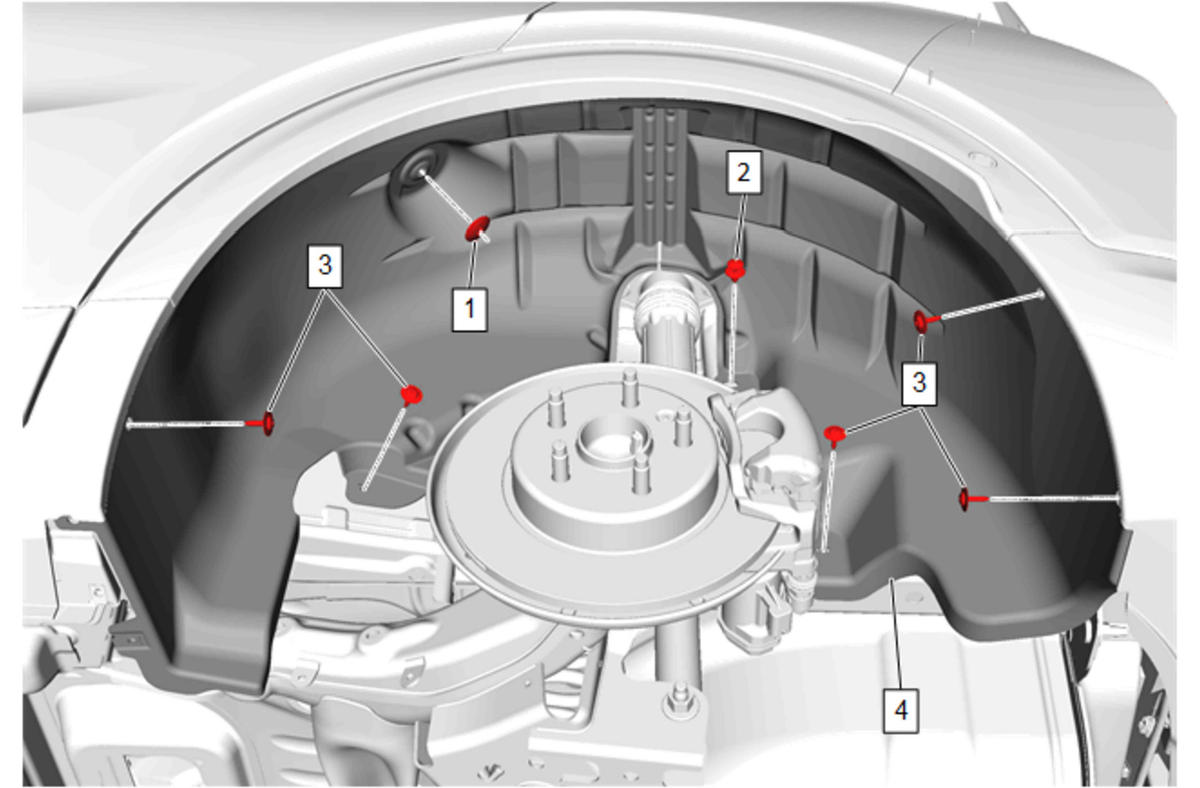

Rear Wheelhouse Liner (4) - Install
- Rear Wheelhouse Liner Bolt (3) - Install and tighten [5x] - Fastener Specifications
- Rear Wheelhouse Liner Retainer (2) - Install
- Rear Wheelhouse Liner Retainer (1) - Install

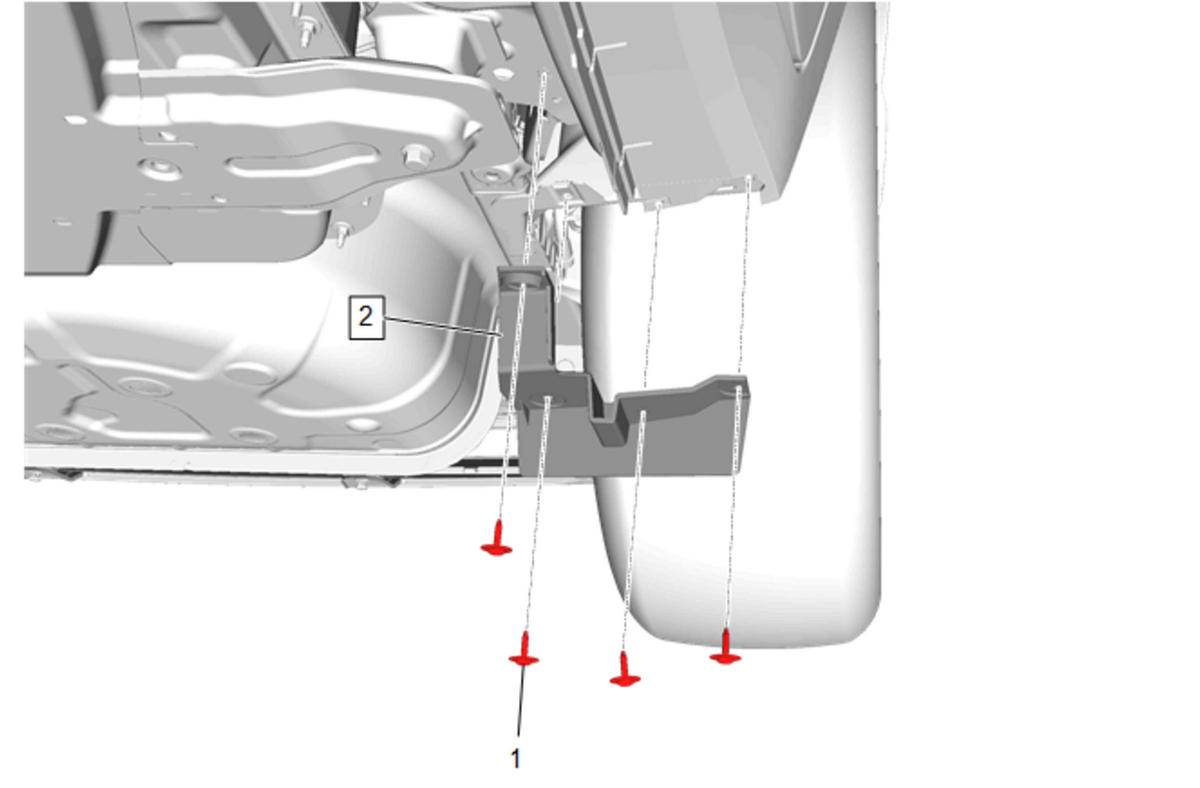

Rear Tire Front Air Deflector (2) - Install
- Rear Tire Front Air Deflector Bolt (1) - Install and tighten [4x] - Fastener Specifications
- Install the rear tire and wheel assembly. Tire and Wheel Removal and Installation
- Lower the vehicle.
CAUTION:
