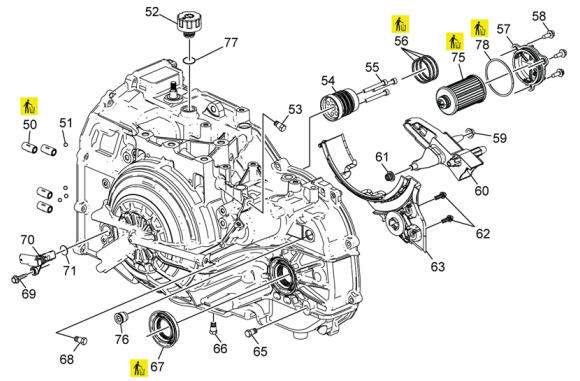

Transmission Case Assembly

GM6412309Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
50 Clutch Fluid Passage Seal [4x]
51 Control Valve Body Ball Check Valve [4x]
52 Transmission Fluid Filler Cap
53 Automatic Transmission Fluid Pressure Test Hole Plug
54 Input Shaft Support
55 Input Shaft Support Bolt [3x]
56 5-7-Reverse and 6-7-8-9 Clutch Fluid Seal Ring [3x]
57 Automatic Transmission Fluid Filter Cover
58 Automatic Transmission Fluid Filter Cover Bolt [3x]
59 Drive Link Lubricant Fluid Seal
60 Drive Link Lubricant Scoop
61 Drive Link Lubricant Fluid Seal
62 Front Differential Carrier Baffle Bolt [2x]
63 Front Differential Carrier Baffle
65 Automatic Transmission Fluid Level Hole Plug
66 Automatic Transmission Fluid Pan Drain Plug
67 Front Wheel Drive Shaft Oil Seal
68 Automatic Transmission Case Hole Plug
69 Automatic Transmission Input Speed Sensor Bolt
70 Automatic Transmission Input Speed Sensor
71 Automatic Transmission Input Speed Sensor Seal- O-Ring
75 Automatic Transmission Fluid Filter
76 Automatic Transmission Case Hole Plug
77 Automatic Transmission Fluid Filter Cap Seal
78 Automatic Transmission Fluid Filter Cap Seal
