Removal Procedure
- Relieve the fuel system pressure. Fuel Pressure Relief
- Disconnect the battery negative cable. Battery Negative Cable Disconnection and Connection
Front Compartment Splash Shield Bolt (1) - Remove [5x]
- Front Compartment Splash Shield Retainer (2) - Remove [2x]
- Front Compartment Splash Shield (3) - Remove
Charge Air Cooler Outlet Air Hose Retainer Spring (1) - Release
- Charge Air Cooler Outlet Air Hose (2) - Remove
Charge Air Cooler Outlet Air Hose Retainer Spring (1) - Release
- CAUTION:
Handle the charge air cooler inlet and outlet air tubes only by the outside surface, making sure to avoid touching the internal seals. Touching the internal seals can dislodge them from their intended location and lead to seal damage and leaks during tube installation.
Charge Air Cooler Outlet Air Hose (1) - Remove
Disconnect the electrical connectors.
- Throttle Body Bolt (1) - Remove [3x]
- Throttle Body Adapter (2) - Remove
- Throttle Body Seal (3) - Remove and DISCARD [2x]
- Throttle Body (4) - Remove
- Lower the vehicle. Lifting and Jacking the Vehicle
Air Cleaner Clamp (1) - Loosen
- Air Cleaner Outlet Duct Clamp (2) - Loosen
Air Cleaner Outlet Front Duct (1) - Remove
Intake Air Duct Retainer (1) - Remove [2x]
- Release the 2 retainer tabs (arrows) to remove the intake air duct.
Intake Air Duct (1) - Remove
Turbocharger Wastegate Actuator Vacuum Control Solenoid Valve Filter Hose (1) @ Air Cleaner Assembly (2) - Remove
Electrical Connector (1) - Disconnect
- Wiring Harness Retainer (2) - Remove
Air Cleaner Clamp (1) - Loosen
- Air Cleaner Outlet Front Duct (2) @ Air Cleaner Assembly (3) - Remove
Air Cleaner Assembly (1) - Remove
Wiring Harness Retainer (1) - Remove [3x]
- Clip (2) - Remove [2x]
Charge Air Cooler Inlet Air Hose Clamp Nut (1) - Remove
Charge Air Cooler Inlet Air Hose Retainer Spring (1) - Release
- Charge Air Cooler Inlet Air Hose @ Turbocharger Assembly - Position aside
Evaporative Emission Pipe-Underbody (1) @ Evaporative Emission Canister Purge Pump (2) - Disconnect - Plastic Collar Quick Connect Fitting Service
Evaporative Emission Pipe-Underbody (1) @ Retainer (2) - Remove [3x]
- Evaporative Emission Pipe-Underbody (1) Position aside
Wiring Harness Retainer (1) - Release [2x]
- Engine Wiring Harness (2) - Position aside
Evaporative Emission Canister Purge Tube Clip (1) - Remove [3x]
Evaporative Emission Canister Purge Tube (1) @ Evaporative Emission Canister Purge Solenoid Valve (2) - Disconnect - Plastic Collar Quick Connect Fitting Service
Evaporative Emission Canister Purge Tube (1) @ Evaporative Emission Canister Purge Pump (2) - Disconnect - Plastic Collar Quick Connect Fitting Service
Evaporative Emission Canister Purge Tube (1) - Remove
Turbocharger Wastegate Actuator Vacuum Control Solenoid Valve Filter Hose (4) @ Turbocharger Wastegate Actuator Vacuum Control Solenoid Valve (1) - Disconnect
- Turbocharger Wastegate Actuator Vacuum Control Solenoid Valve Filter Hose (4) - Remove
Electrical Connector (3) - Disconnect
- Turbocharger Wastegate Actuator Vacuum Control Solenoid Valve Hose (1) - Remove
- Turbocharger Wastegate Actuator Vacuum Tank Solenoid Valve Tube (2) - Remove
Turbocharger Wastegate Regulator Solenoid Valve Bolt (1) - Remove [2x]
- Turbocharger Wastegate Regulator Solenoid Valve (2) - Remove
Disconnect the electrical connector.
- Wiring Harness Retainer (1) - Disconnect
- Evaporative Emission Canister Purge Pump Bolt (2) - Remove [2x]
- Evaporative Emission Canister Purge Pump (3) - Remove
Retainer (1) - Disconnect [5x]
Stud (1) - Remove
- Ground Cable (2) - Position aside
Fuel Pump Shield Bolt (1) - Remove [3x]
- Fuel Pump Cover (2) - Remove
Intake Air Pressure and Temperature Sensor Connector (1) - Disconnect

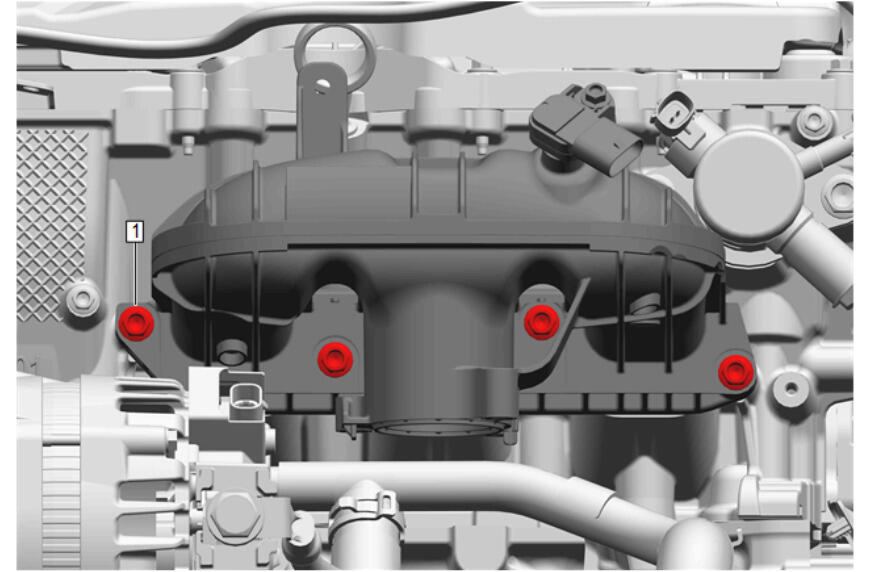

Intake Manifold Bolt (1) - Remove [4x]
Intake Manifold Seal (4) - Remove and DISCARD [3x]
- Intake Manifold (2) - Remove
Disconnect the knock sensor electrical connector.
- Knock Sensor Bolt (1) - Remove
- Knock Sensor (2) - Remove
