Control Units/Timers
CONTROL UNITS/TIMERS LOCATION
| Component | Location |
|---|---|

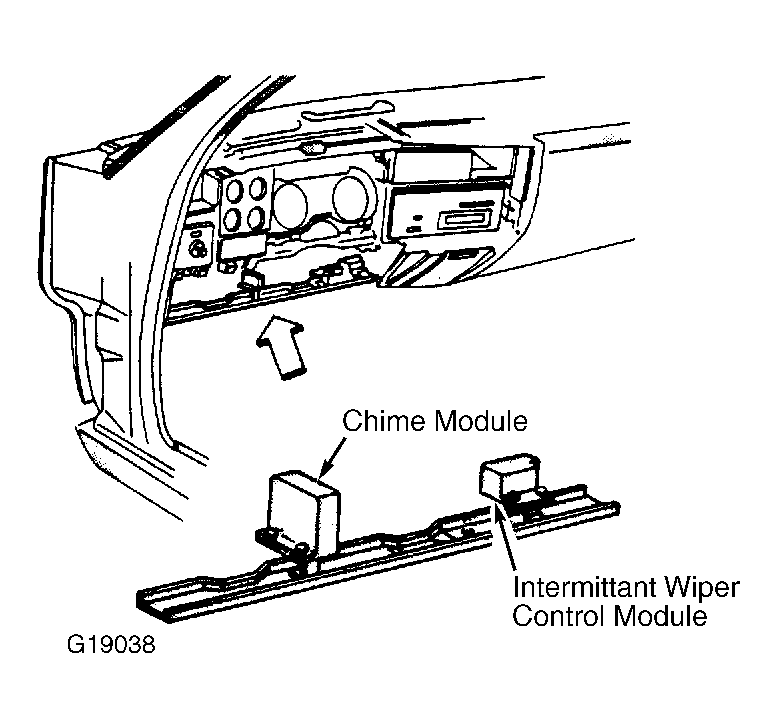

| Chime Module | On instrument panel left intermediate reinforcement. See Figure. |
| ECU Electronic Throttle Control | Right side of firewall. See Figure. |
| ECU Module | Center right side of firewall. See Figure. |
| EGR Time Delay | Right side of firewall. See Figure. |
| EGR Vacuum Timer (6-Cyl.) | Outboard of right strut on dash. |
| Electronic Ignition Control Unit | Right fender side shield. |
| Intermittent Wiper Control Module | On instrument panel left intermediate reinforcement. See Figure. |
| Power Antenna Module | On lower center reinforcement right panel. |

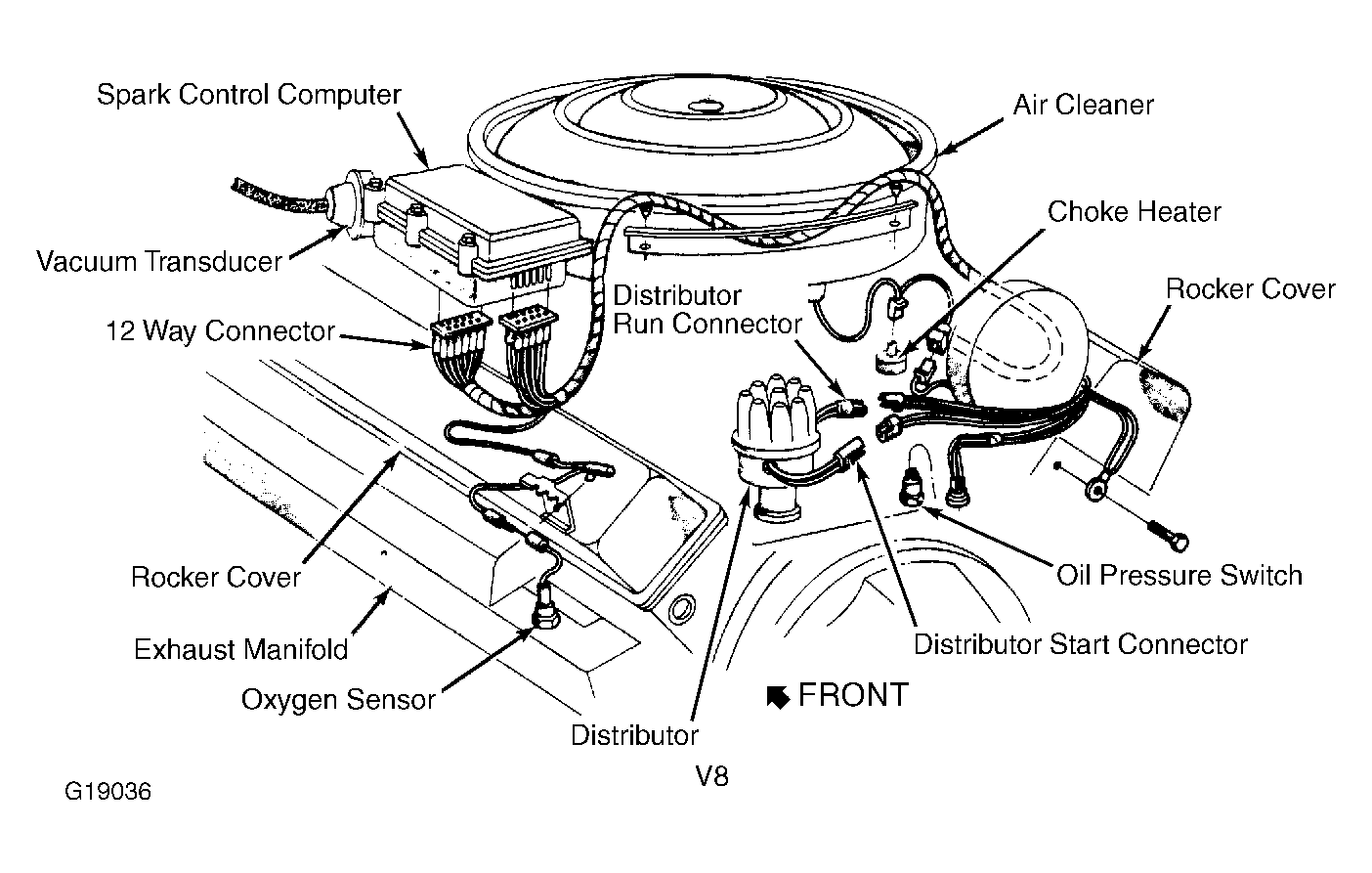

| Spark Control Computer | On left side of air cleaner. See Figure. |
| Speed Control Servo | Left inner fender panel. See Figure. |
| Throttle Control Timer (6-Cyl.) | Center dash panel. |
