Compass/Temp Module Test 91: Repair Faulty Temp Readings
Compass/Temp Module Test 91: Repair Faulty Temp Readings
Fig 1: Test 91 Circuit Diagram (For 1 of 2)

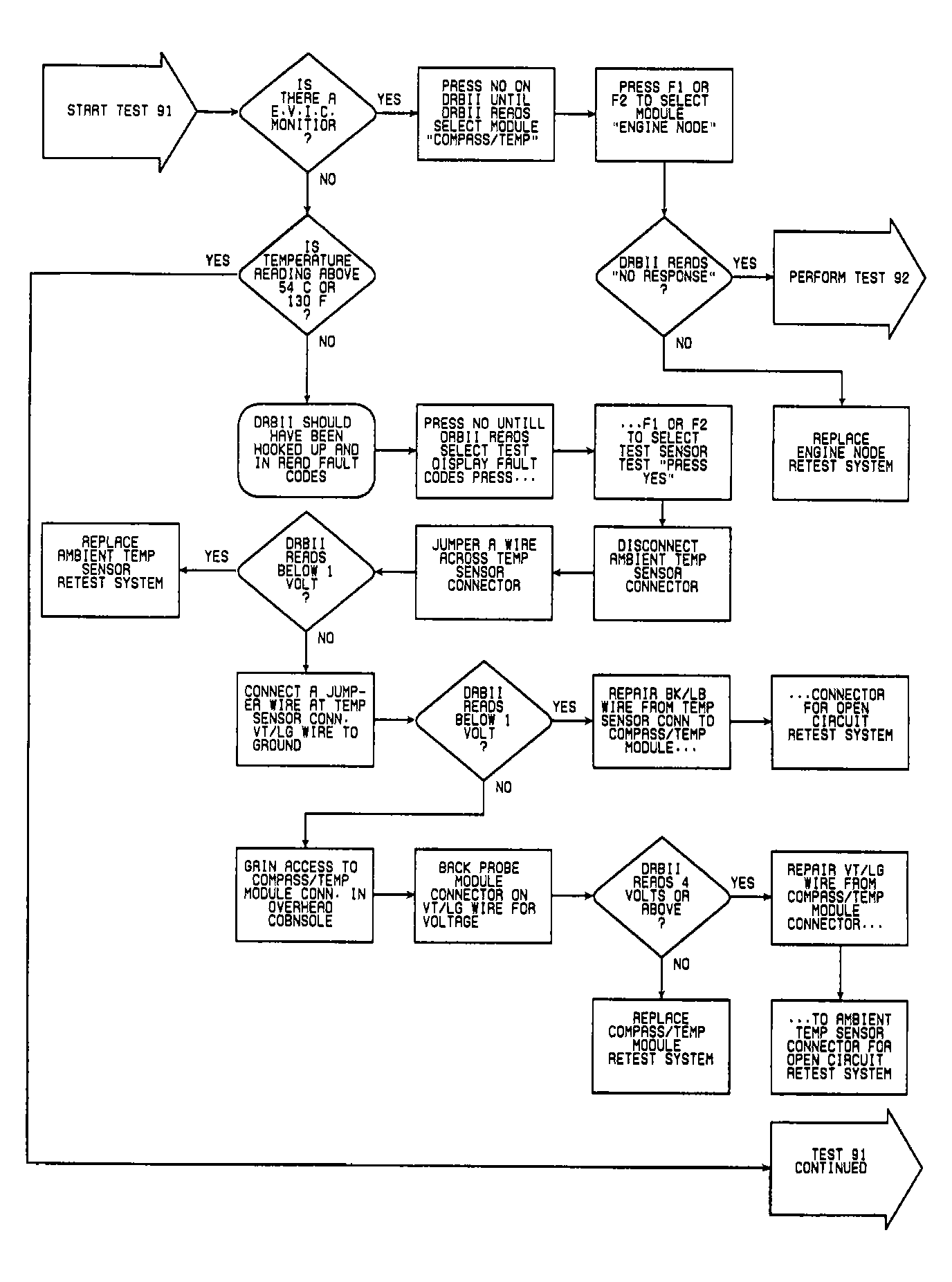

Fig 2: Test 91 Flow Chart (1 of 2)

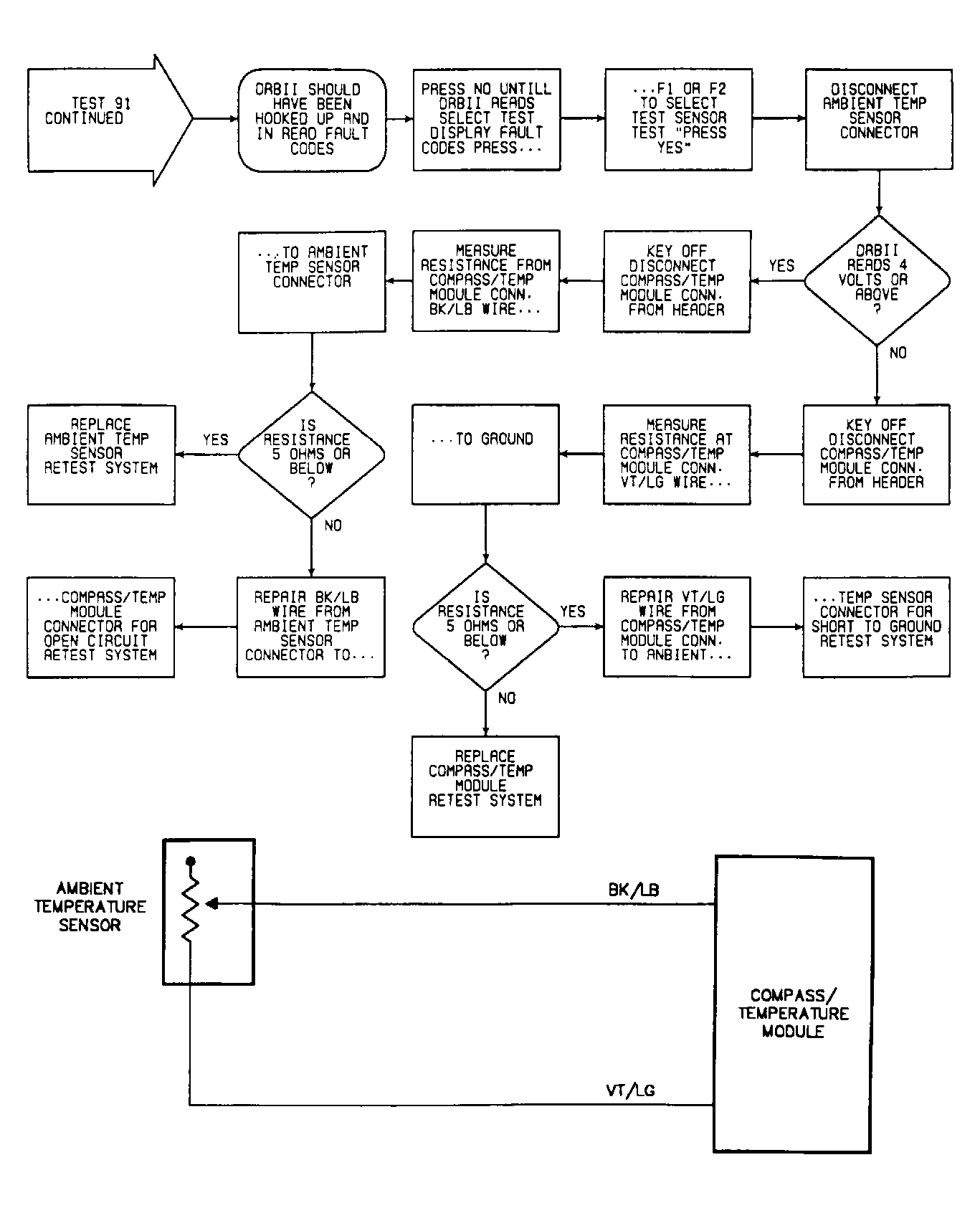

Fig 3: Test 91 Circuit Diagram & Flow Chart (2 of 2)
