Test 41B: Theft Alarm Module Ignition Run Circuit
Test 41B: Theft Alarm Module Ignition Run Circuit
Fig 1: Test 41B: Circuit Diagram.

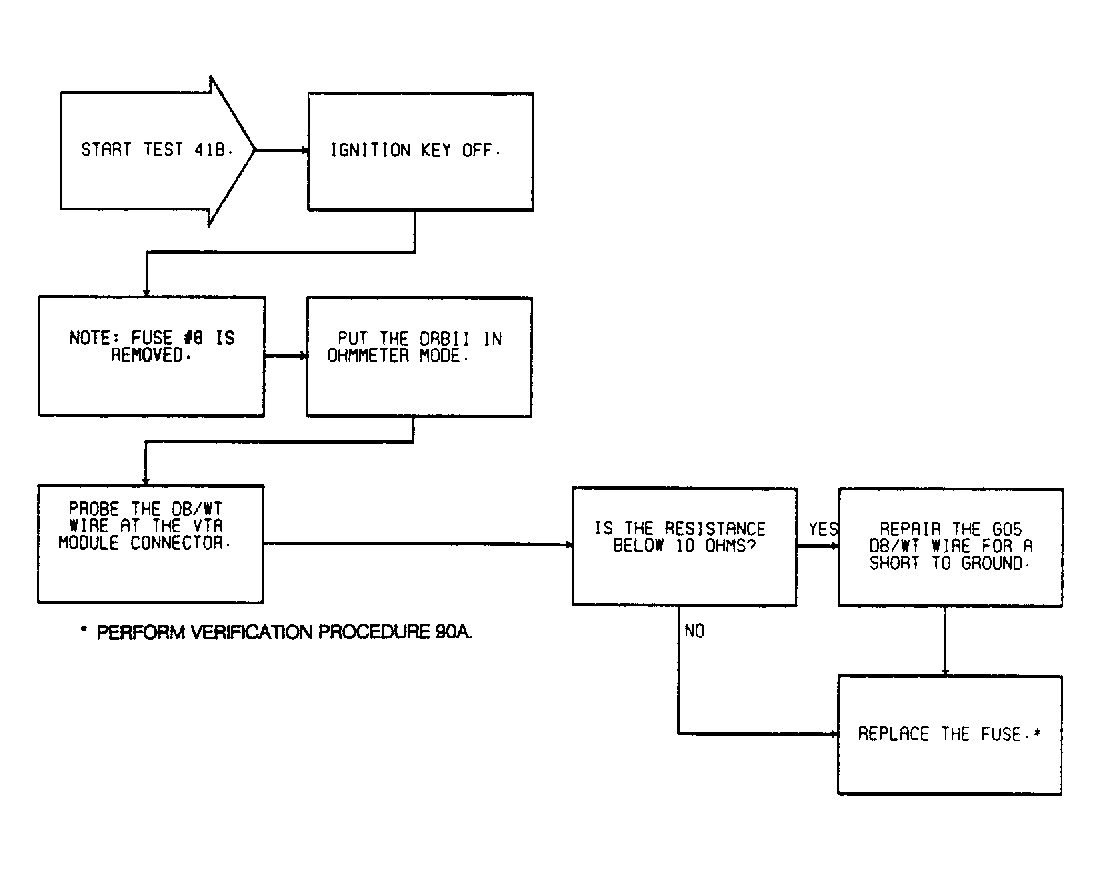

Fig 2: Test 41B: Theft Alarm Ignition Run Circuit
