Test 44A: Theft Alarm Module Indicator Light Circuit
Fig 1: Test 44A: Circuit Diagram.

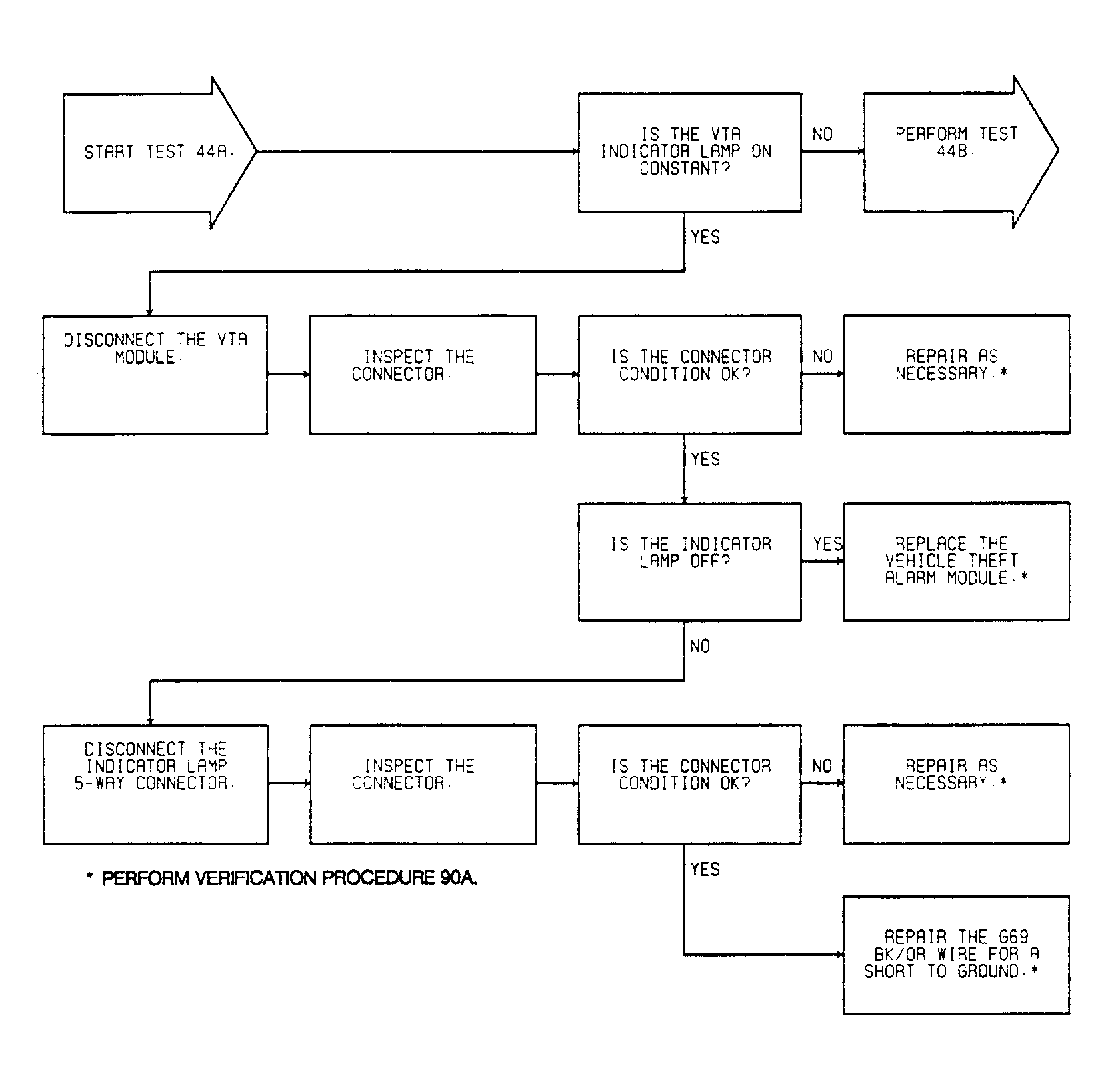

Fig 2: Test 44A: Theft Alarm Indicator Light Circuit
