Relay Terminal Identification
›
Fuel Pump Relay
Fuel Pump Relay

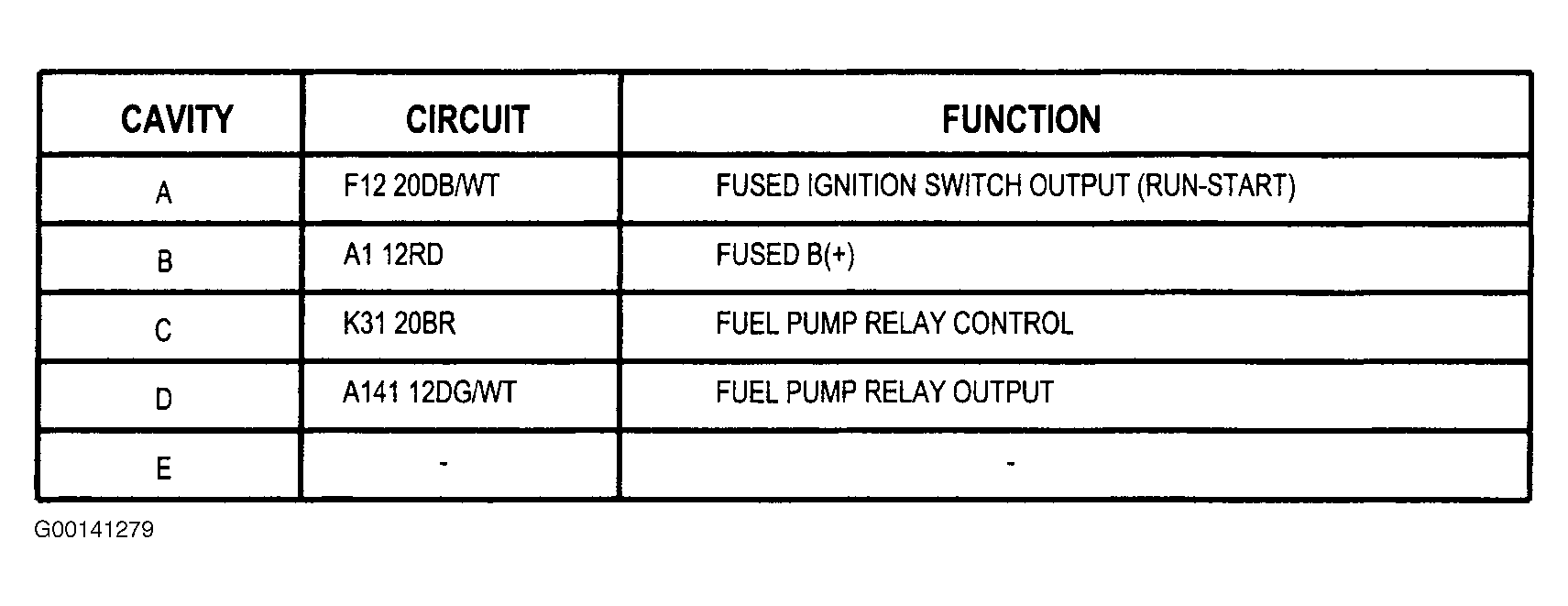

Fig 1: Identifying Fuel Pump Relay Terminals
Courtesy of CHRYSLER CORP.
