DTC P0131: O2 Sensor 1/1 Circuit Low
›
Circuit Diagram & Connector Identification
Circuit Diagram & Connector Identification

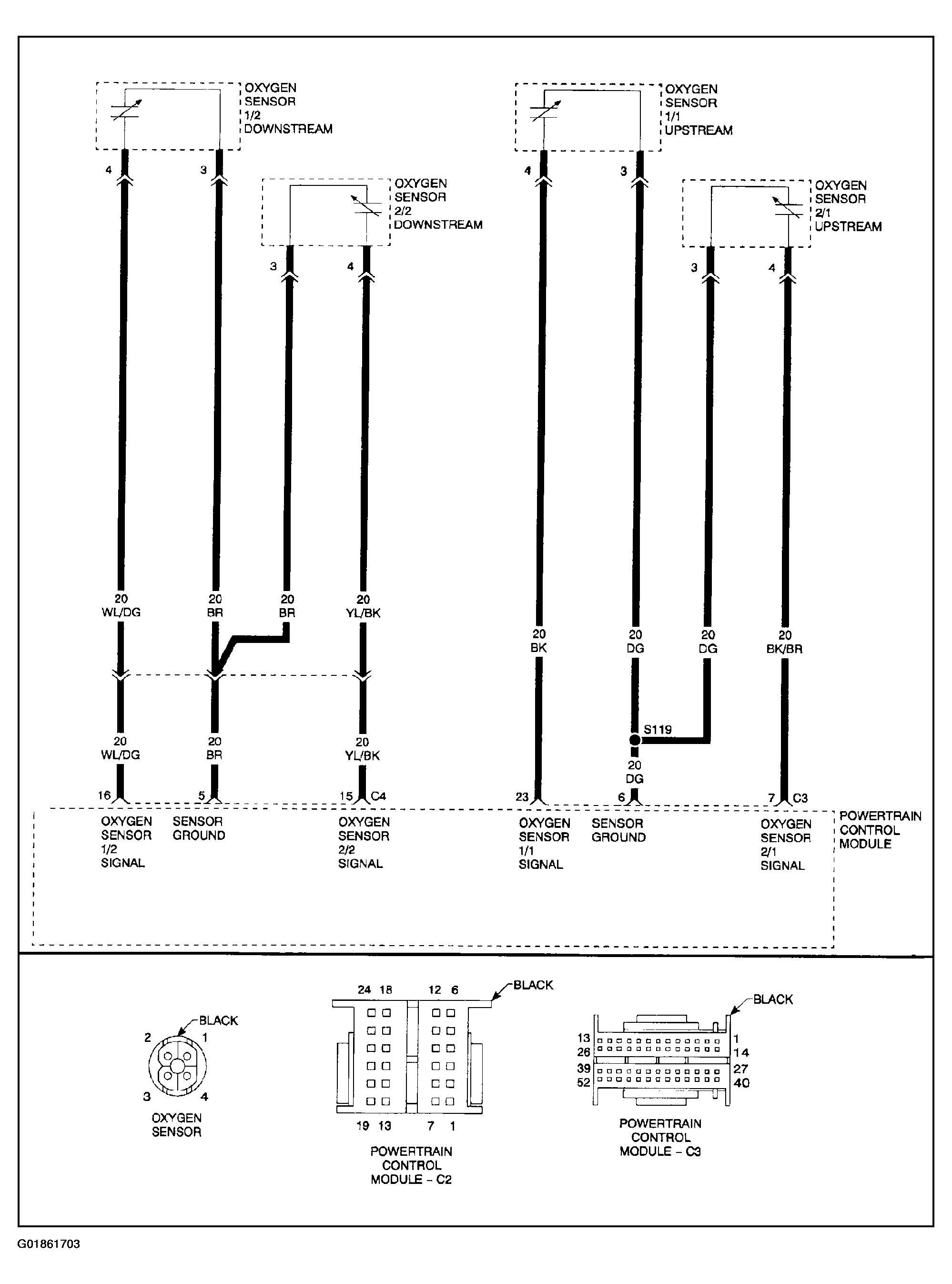

Fig 1: Identifying DTC P0131 Circuit Diagram & Connector Identification (1 Of 2)
Courtesy of DAIMLERCHRYSLER CORP.

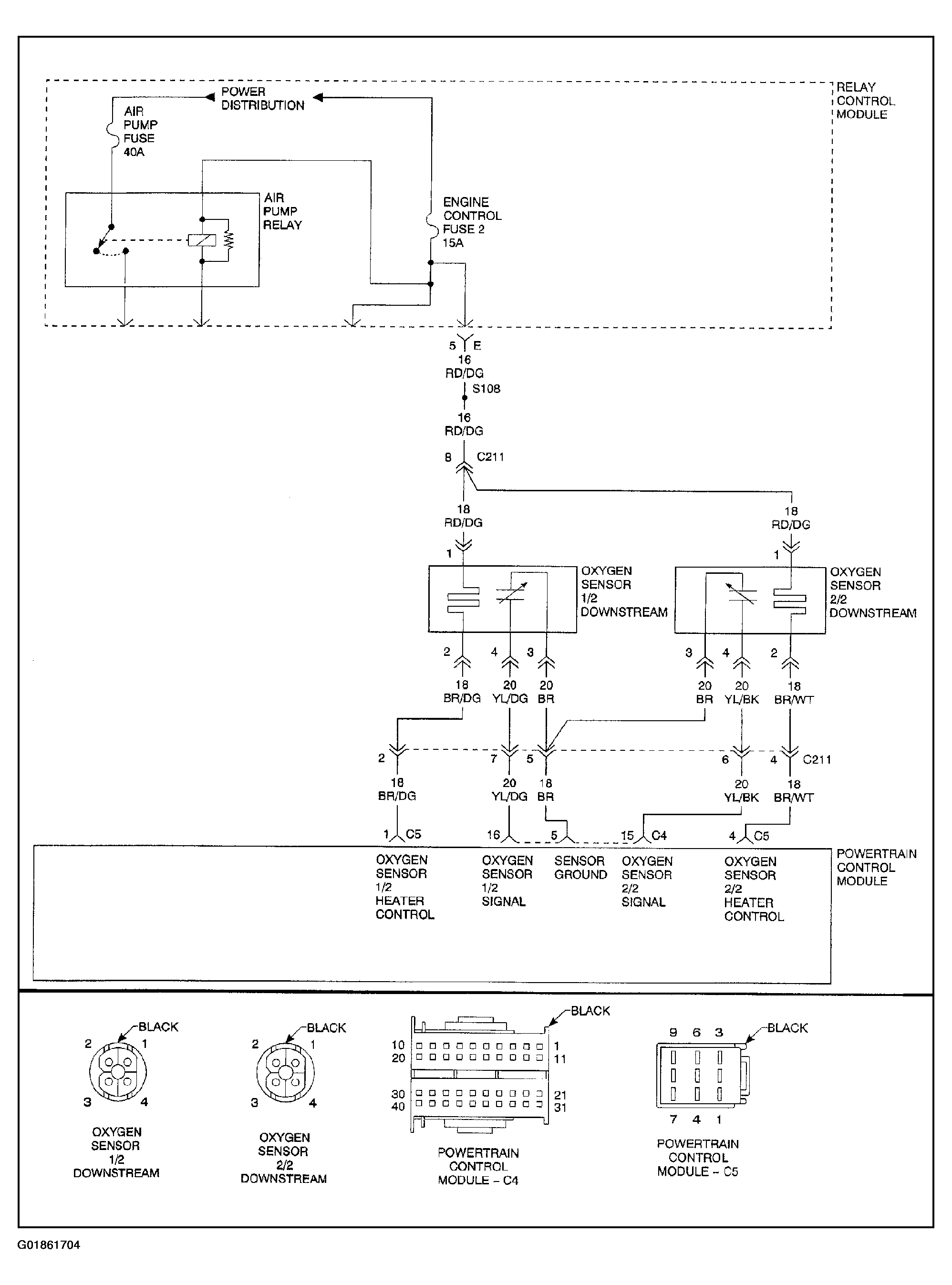

Fig 2: Identifying DTC P0131 Circuit Diagram & Connector Identification (2 Of 2)
Courtesy of DAIMLERCHRYSLER CORP.
