P0685-Auto Shutdown Relay Control Circuit
›
Circuit Schematic
Circuit Schematic

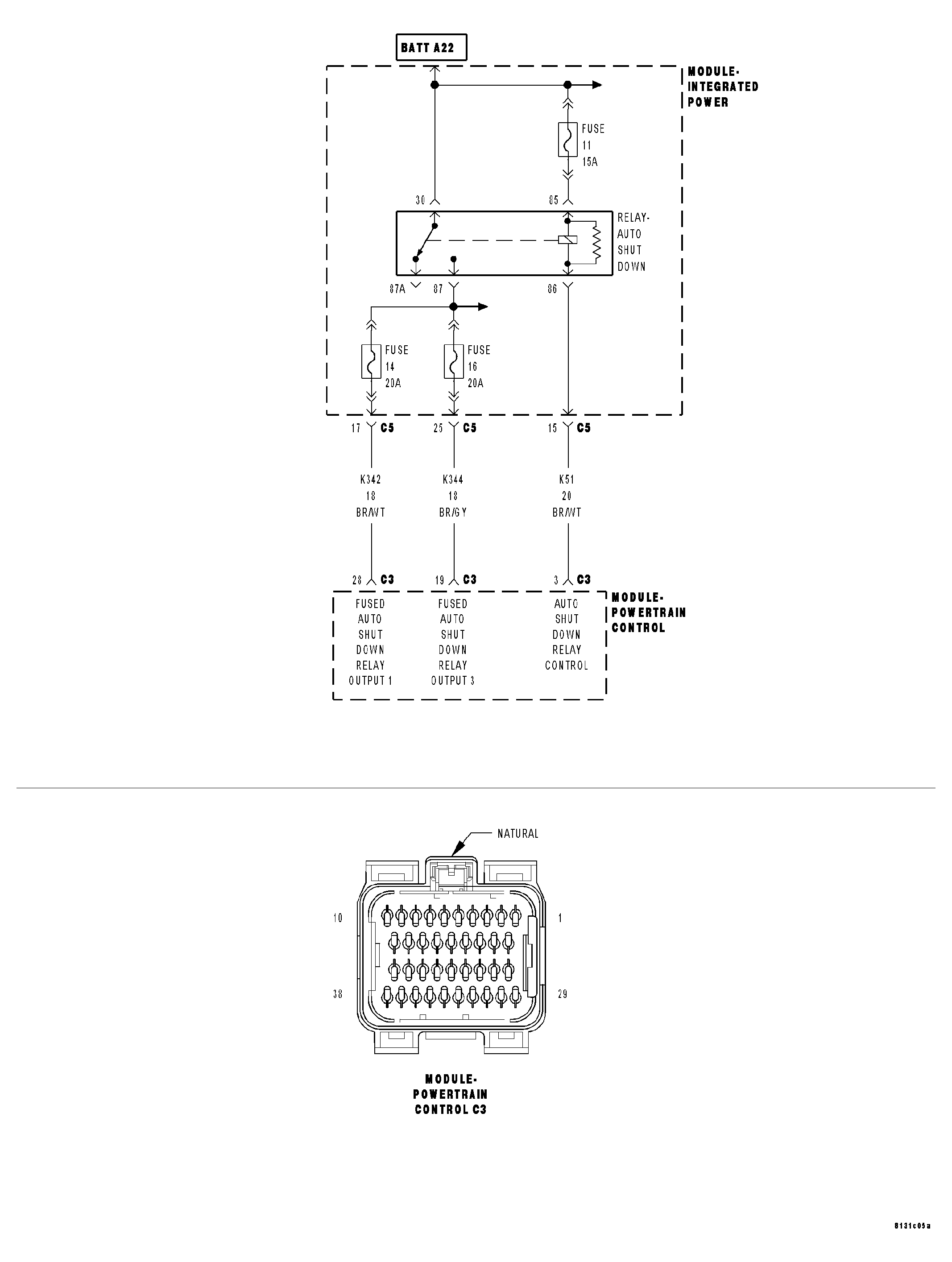

Fig 1: Auto Shutdown Relay Control Circuit Schematic
Courtesy of DAIMLERCHRYSLER CORP.
For the Engine circuit diagram
(Refer to ENGINE - SCHEMATICS AND DIAGRAMS)
.
