PT Cruiser Base, 2D Convertible, Automatic
›
Repair and Diagnosis
›
Engine Performance
›
System
›
DTCS P050D To P0688
›
P0685-Auto Shutdown Relay Control Circuit
›
Circuit Schematic
Circuit Schematic

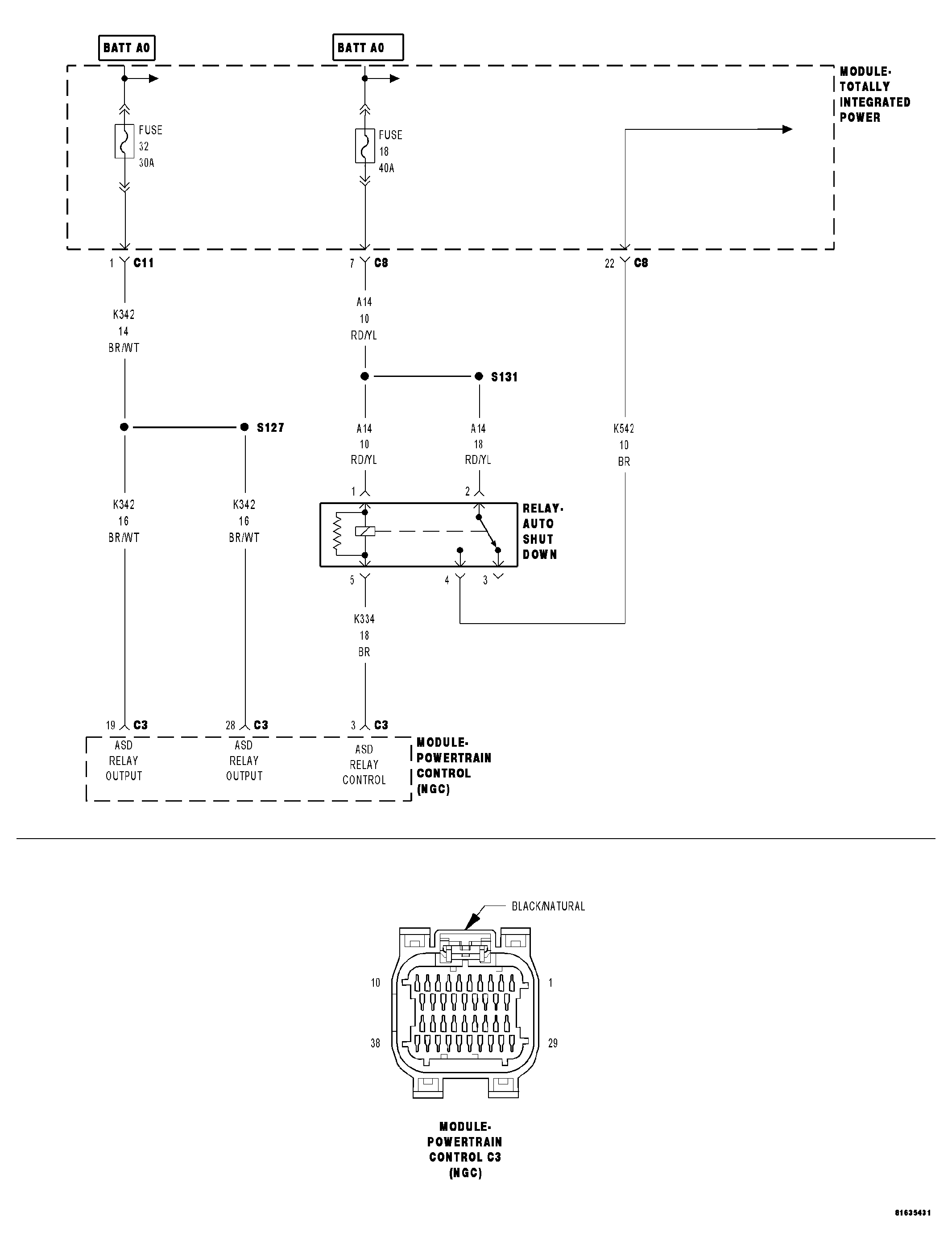

Fig 1: Auto Shutdown Relay Circuit Schematic
Courtesy of CHRYSLER LLC
