P2066-Fuel Level Sensor 2 Performance
›
Circuit Schematic
Circuit Schematic

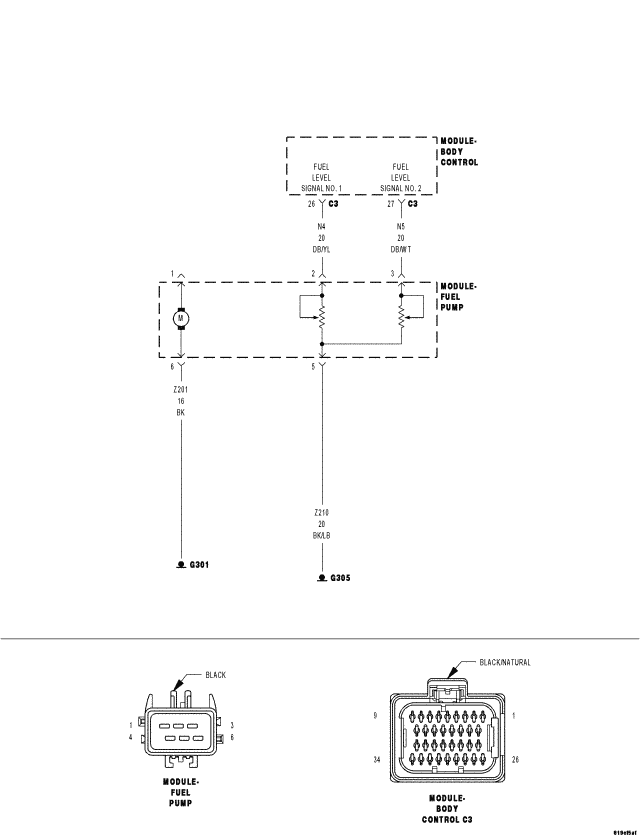

Fig 1: Fuel Level Sensor Circuit Schematic
Courtesy of CHRYSLER LLC
