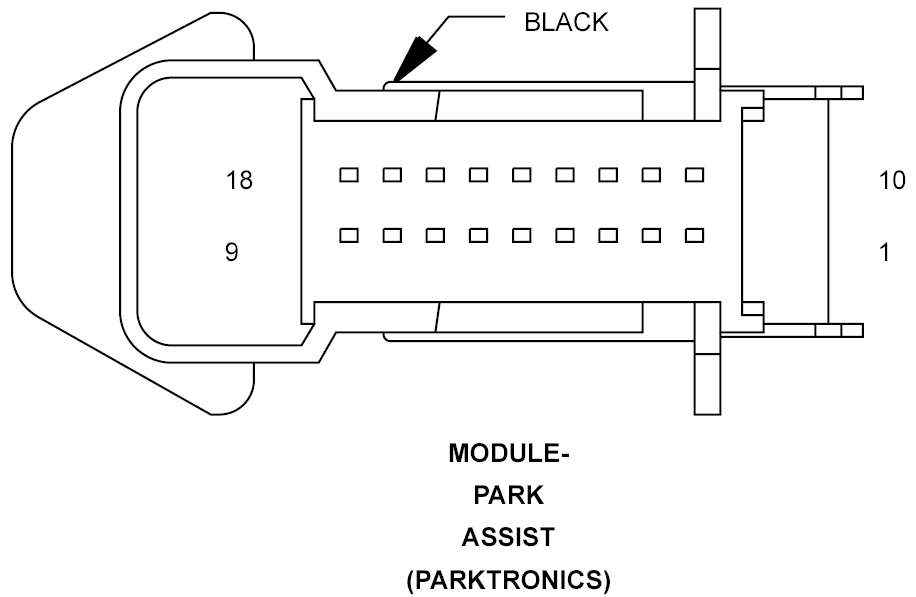

Park Assist Module (Parktronics) Connector End View
MODULE-PARK ASSIST - BLACK 18-WAY (PARKTRONICS)
| CAV | CIRCUIT | FUNCTION |
| 1 | X700 20GY/OR | PARK ASSIST SENSOR SUPPLY |
| 2 | D703 20WT/OR | PARK ASSIST SENSOR NO. 9 SIGNAL |
| 3 | D704 20WT/DB | PARK ASSIST SENSOR NO. 10 SIGNAL |
| 4 | X777 20DG/GY | PARK ASSIST DISPLAY SUPPLY |
| 5 | D777 20WT/GY | PARK ASSIST DISPLAY SIGNAL |
| 6 | Z171 20GY/BK | PARK ASSIST DISPLAY GROUND |
| 7 | - | - |
| 8 | - | - |
| 9 | - | - |
| 10 | F20 20PK/GY | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 11 | Z177 20DG/BK | GROUND |
| 12 | D25 20WT/VT | PCI BUS |
| 13 | - | - |
| 14 | - | - |
| 15 | - | - |
| 16 | D700 20WT/GY | PARK ASSIST SENSOR NO. 7 SIGNAL |
| 17 | D701 20WT/LB | PARK ASSIST SENSOR NO. 8 SIGNAL |
| 18 | X750 20GY/LB | PARK ASSIST SENSOR GROUND |
