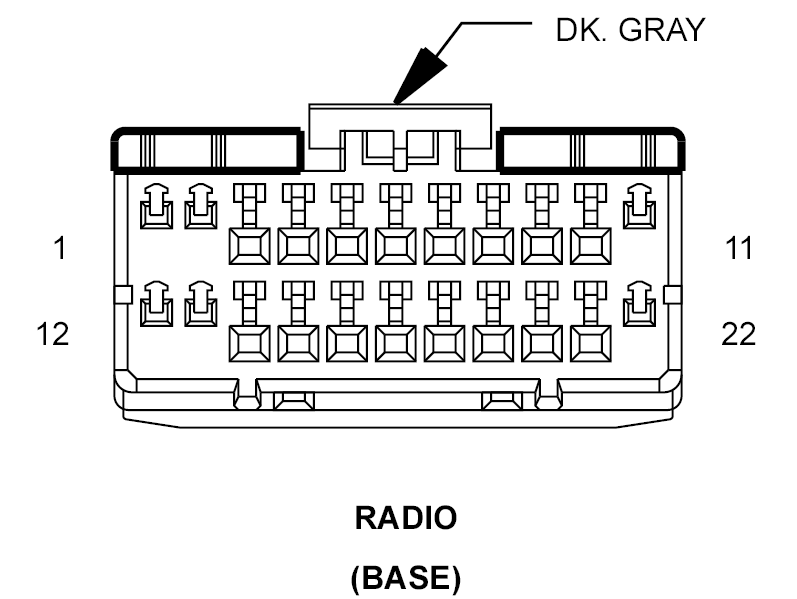

Radio (Base) Connector End View
RADIO - DK. GRAY 22-WAY (BASE)
| CAV | CIRCUIT | FUNCTION |
| 1 | A118 20RD/OR | FUSED B(+) |
| 2 | F316 20PK/OR | FUSED ACCESSORY RELAY OUTPUT |
| 3 | E12 18OR/GY | PANEL LAMPS DRIVER |
| 4 | - | - |
| 5 | - | - |
| 6 | - | - |
| 7 | X54 20GY | RADIO RIGHT AUDIO (+) |
| 8 | X56 20GY/BR | RADIO RIGHT AUDIO (-) |
| 9 | X55 20DG/BR | RADIO LEFT AUDIO (+) |
| 10 | X53 20DG | RADIO LEFT AUDIO (-) |
| 11 | Z514 18BK/LG | GROUND |
| 12 | - | - |
| 13 | X60 18GY/OR | ANTENNA SIGNAL |
| 14 | D25 20WT/VT | PCI BUS |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | - | - |
| 21 | - | - |
| 22 | - | - |
