Passenger Door Module (PDM) - Electrical Diagnostics
›
DTC Troubleshooting
›
B1865-Passenger Window Position Sensor Circuit Performance
›
Notes
B1865-Passenger Window Position Sensor Circuit Performance: Notes

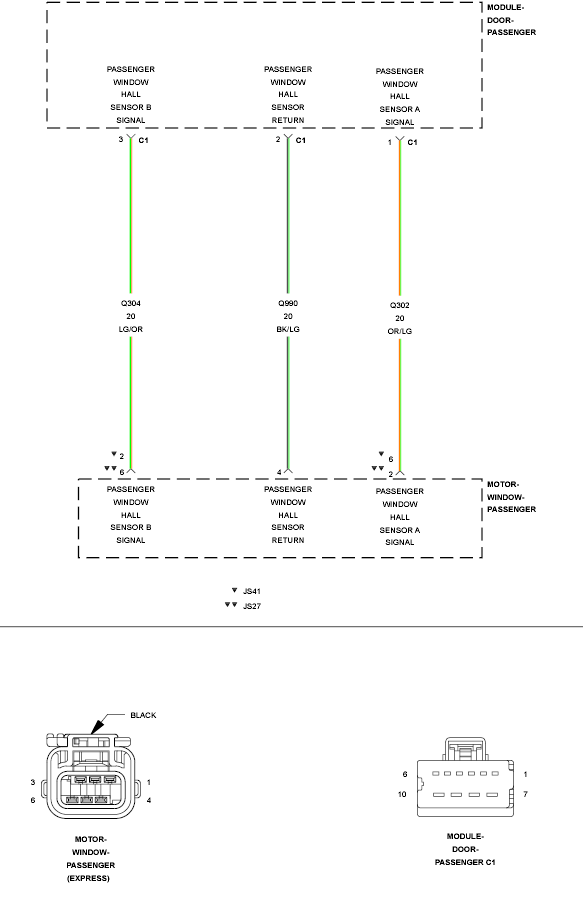

Fig 1: Passenger Window Position Sensor Circuit Wiring Diagram
Courtesy of CHRYSLER GROUP, LLC
For a complete wiring diagram,
refer to appropriate SYSTEM WIRING DIAGRAMS article
.
