Verification Tests

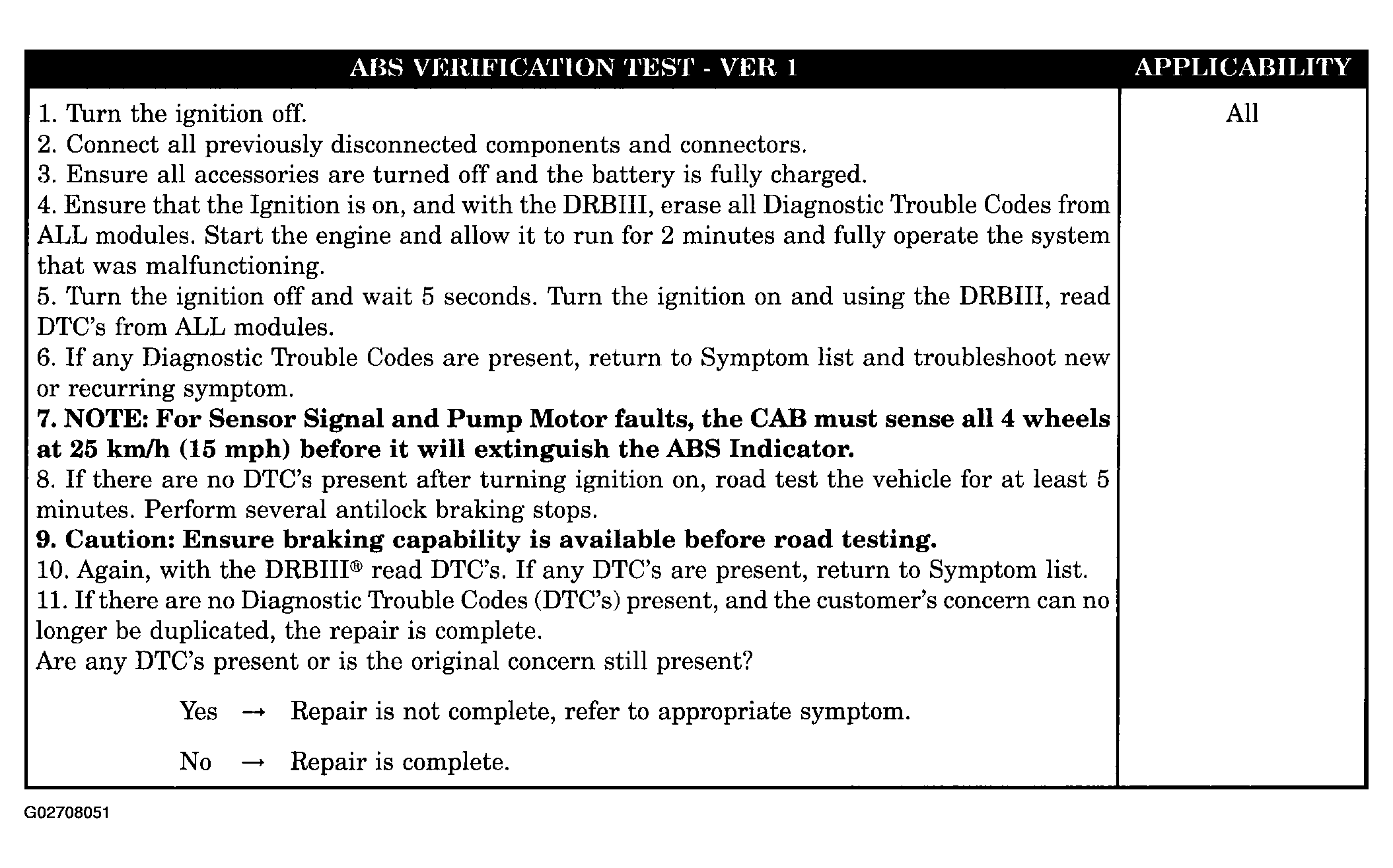

Fig 1: ABS Verification Test - VER 1
G02708051Courtesy of DAIMLERCHRYSLER CORP.

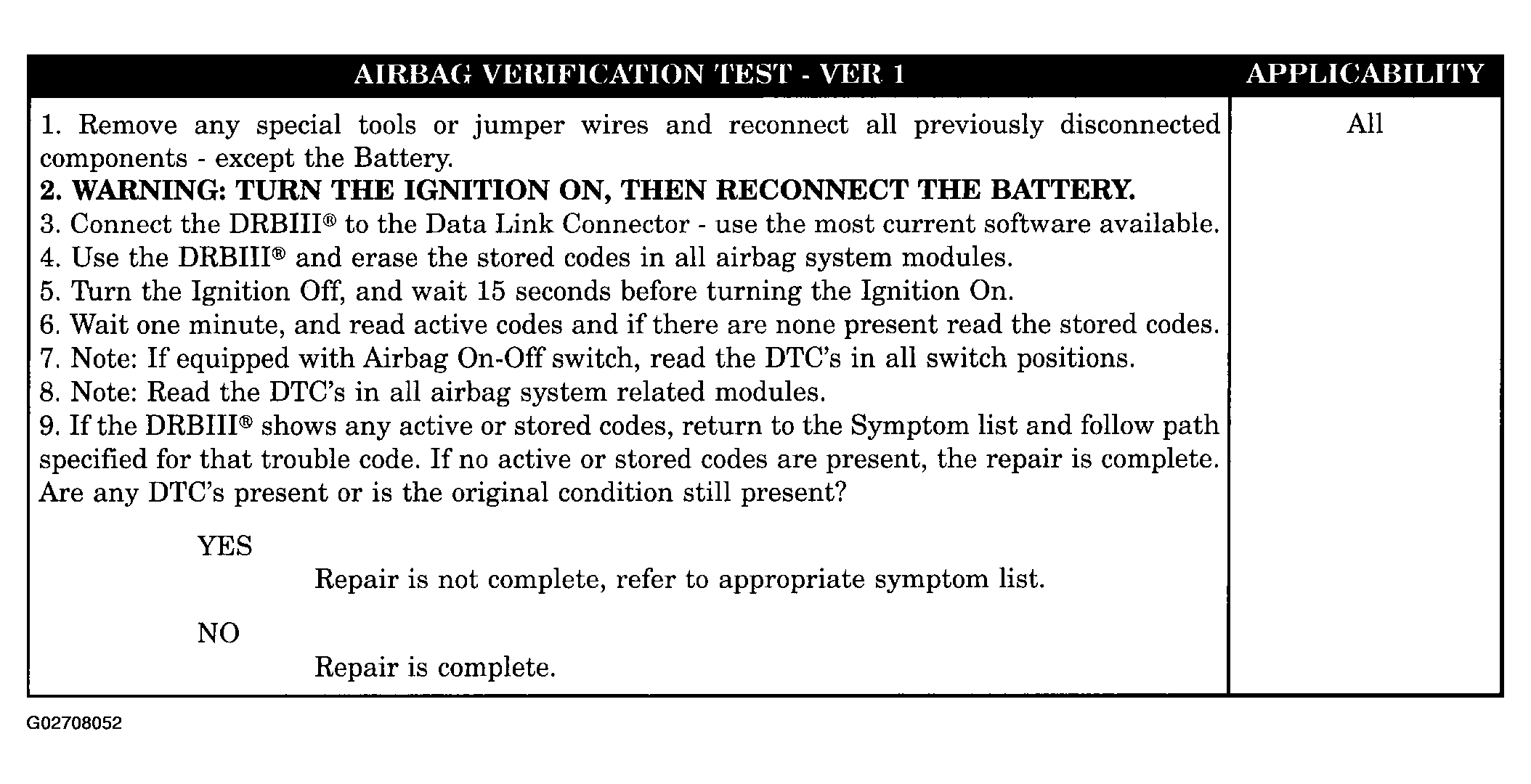

Fig 2: Airbag Verification Test - VER 1
G02708052Courtesy of DAIMLERCHRYSLER CORP.

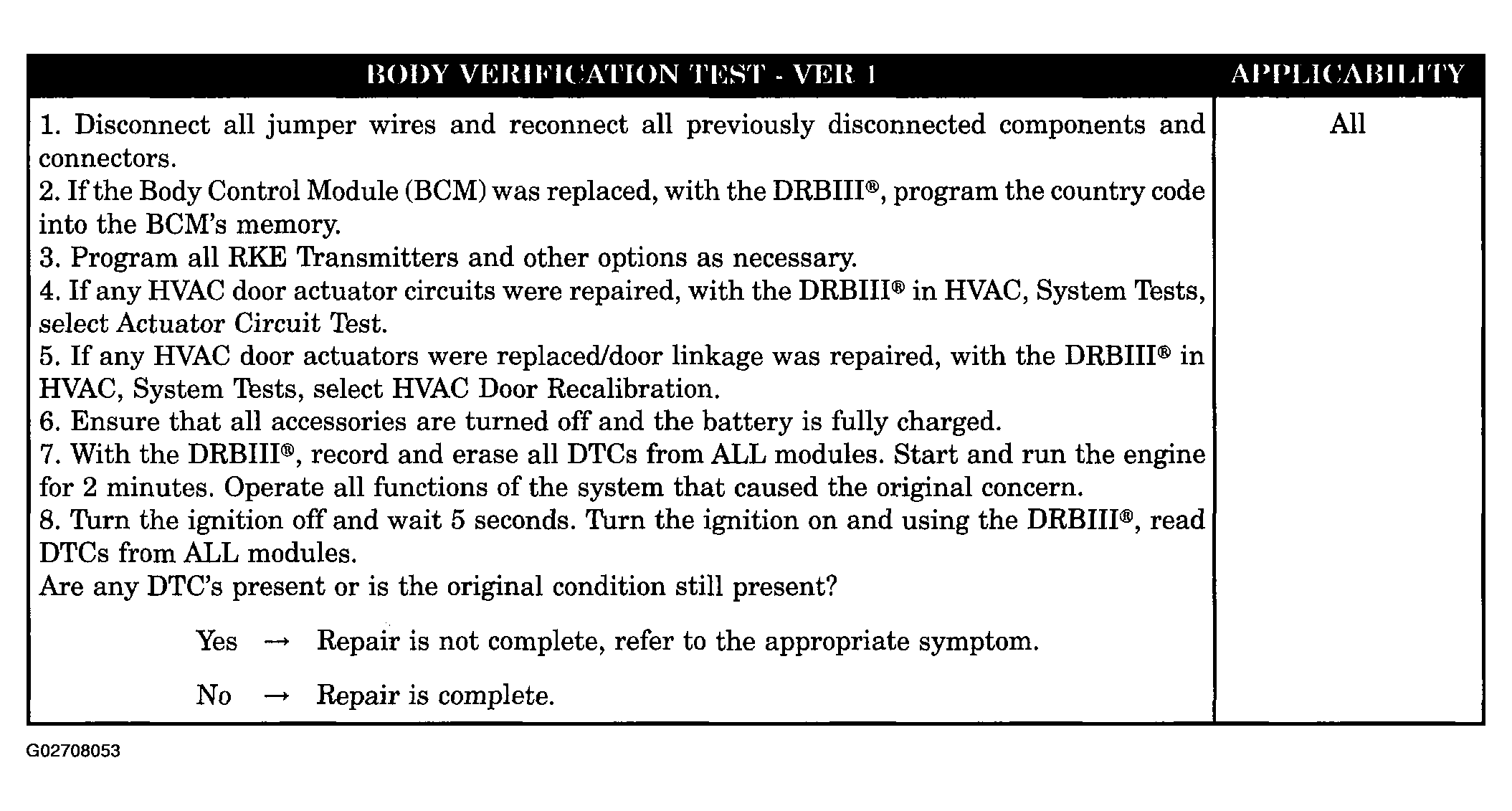

Fig 3: Body Verification Test - VER 1
G02708053Courtesy of DAIMLERCHRYSLER CORP.

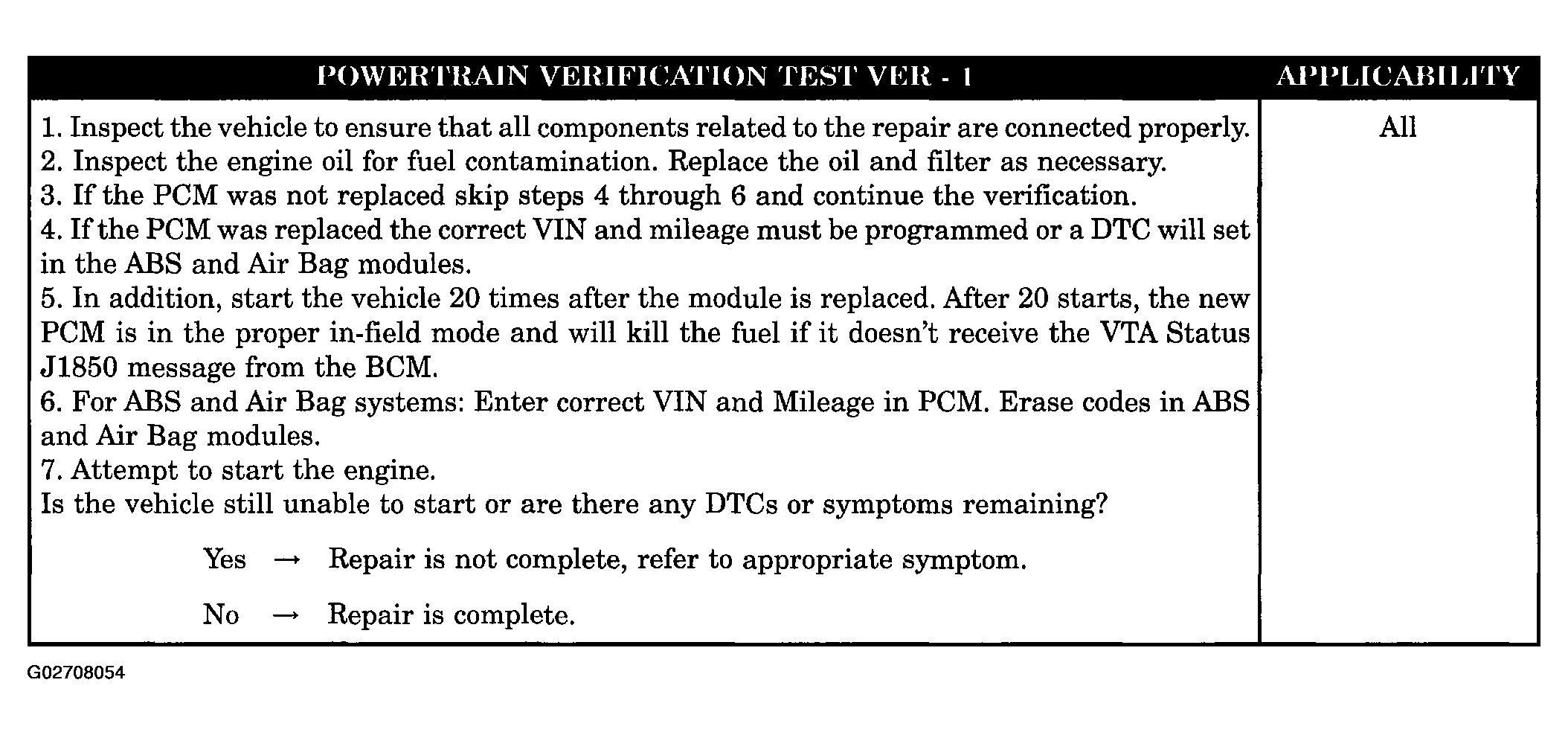

Fig 4: Powertrain Verification Test - VER 1
G02708054Courtesy of DAIMLERCHRYSLER CORP.

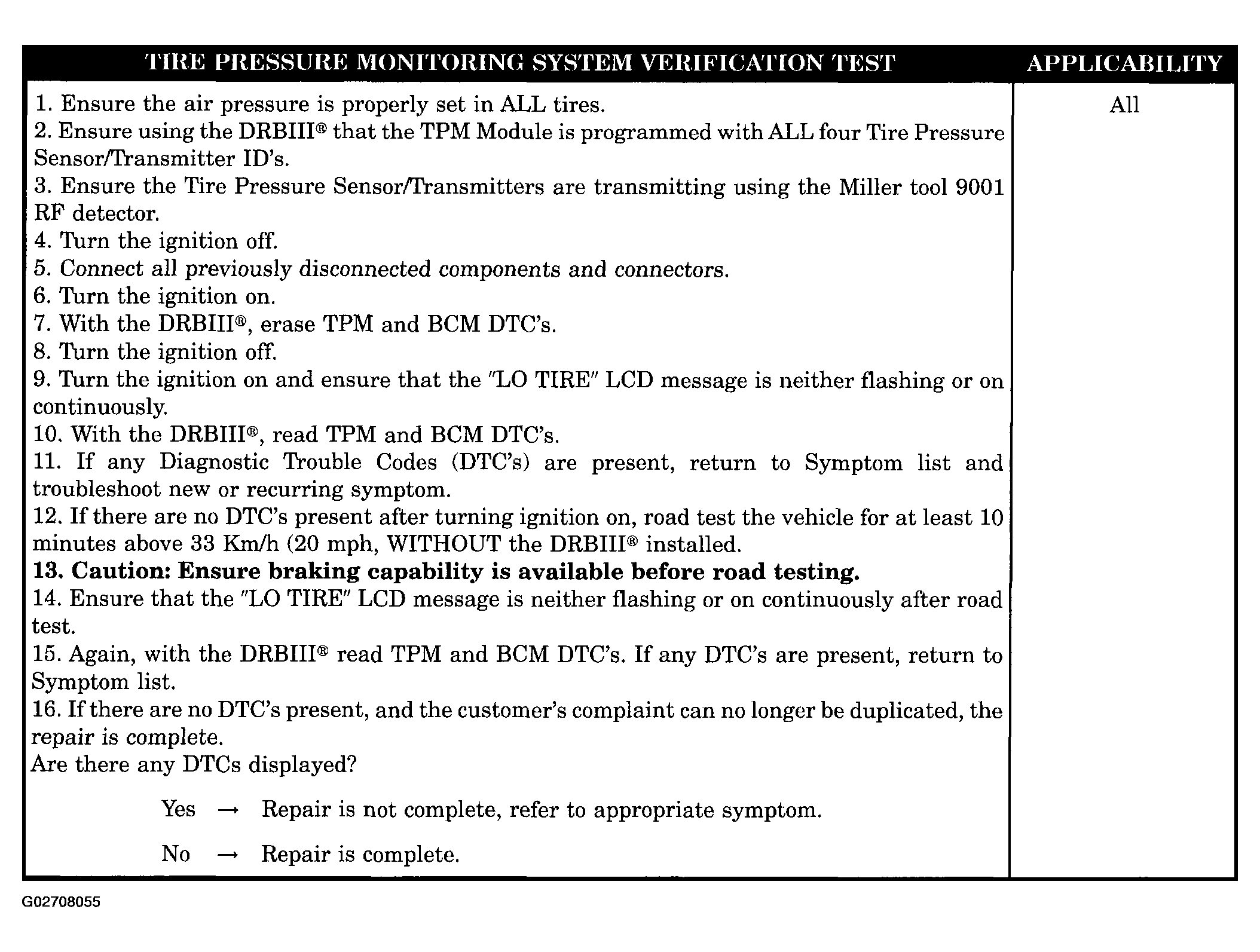

Fig 5: Tire Pressure Monitoring System Verification Test
G02708055Courtesy of DAIMLERCHRYSLER CORP.

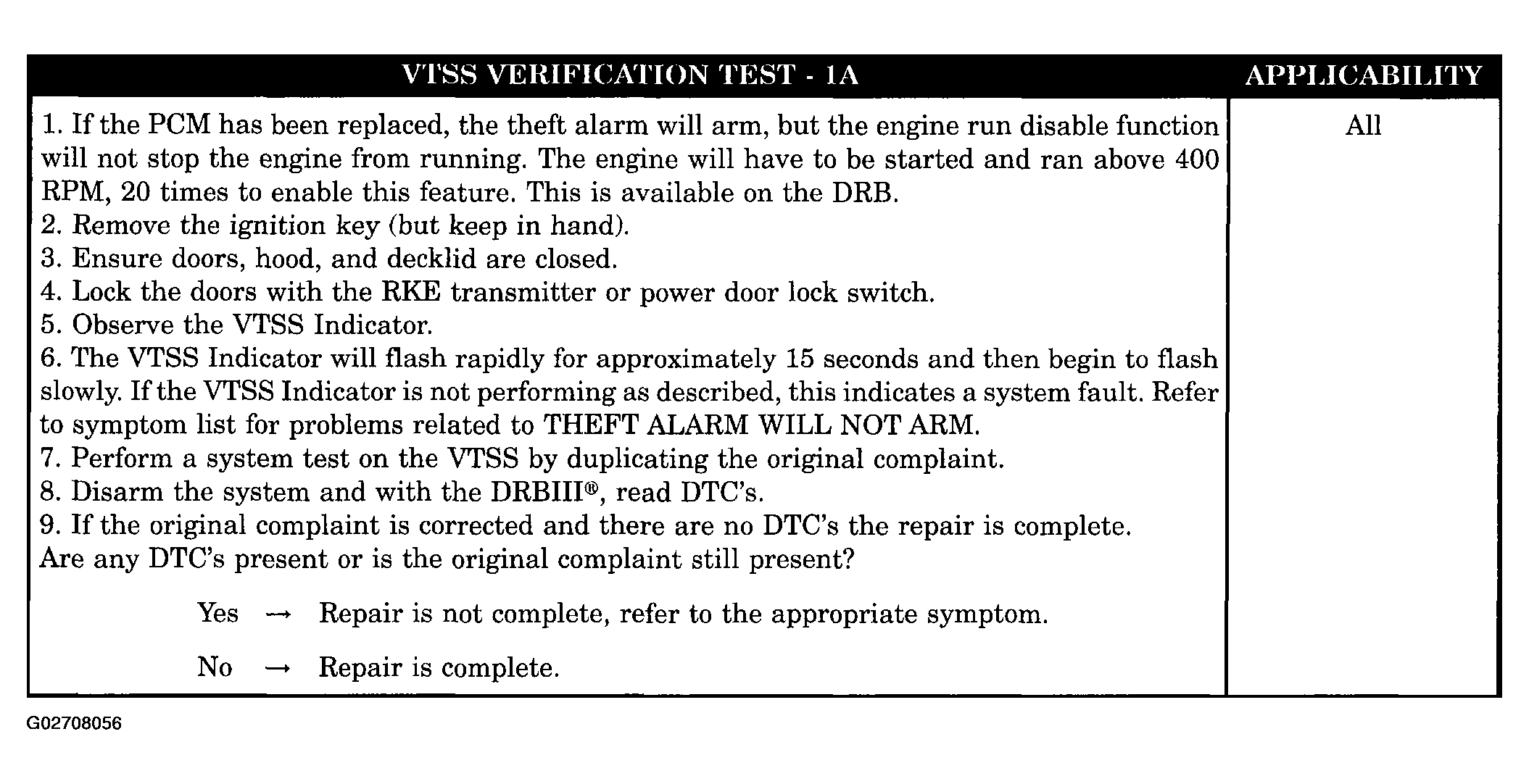

Fig 6: VTSS Verification Test - 1A
G02708056Courtesy of DAIMLERCHRYSLER CORP.
