Powertrain Diagnostic Procedures
›
Connector PINOUTS
›
Fuse Block No. 1
Fuse Block No. 1

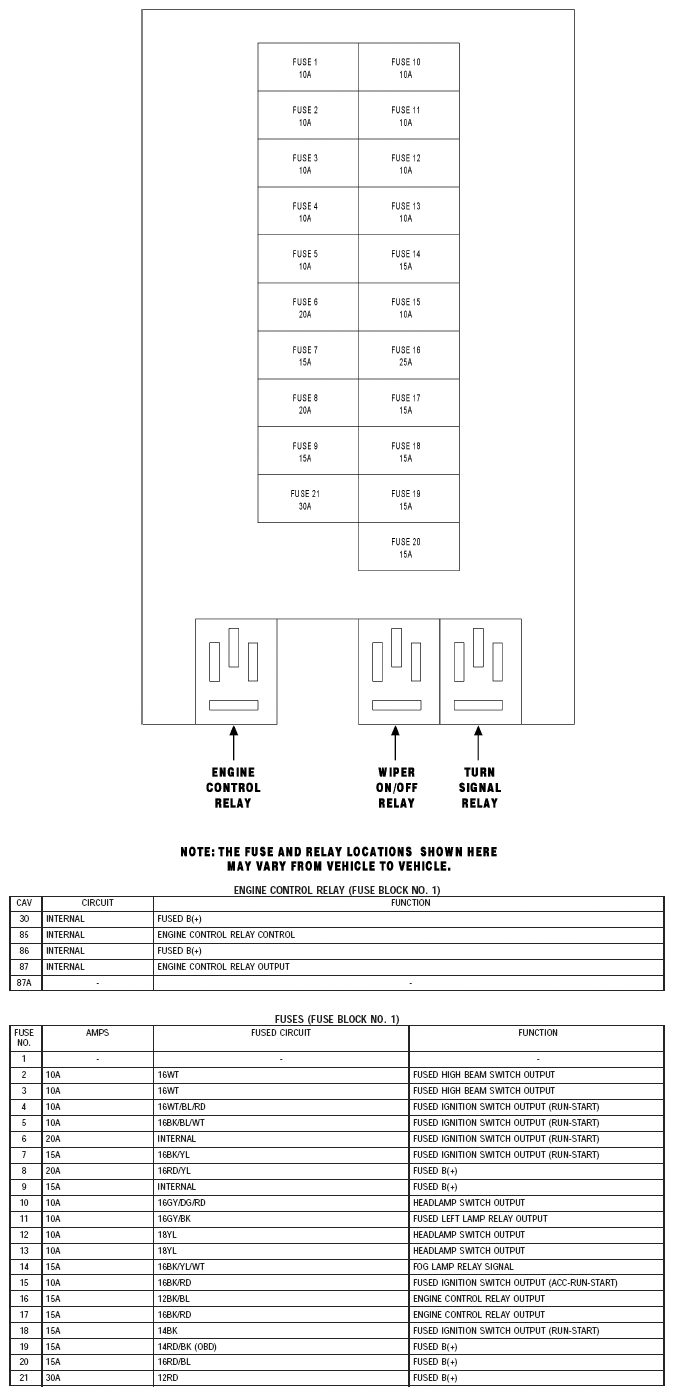

Fig 1: Identifying Fuse Block No. 1 Connector Pinouts
Courtesy of CHRYSLER
