Dr-8: Code 22 Crank Angle Sensor Circuit
Dr-8: Code 22 Crank Angle Sensor Circuit
Fig 1: Circuit Diagram DR-8 (1.6L)

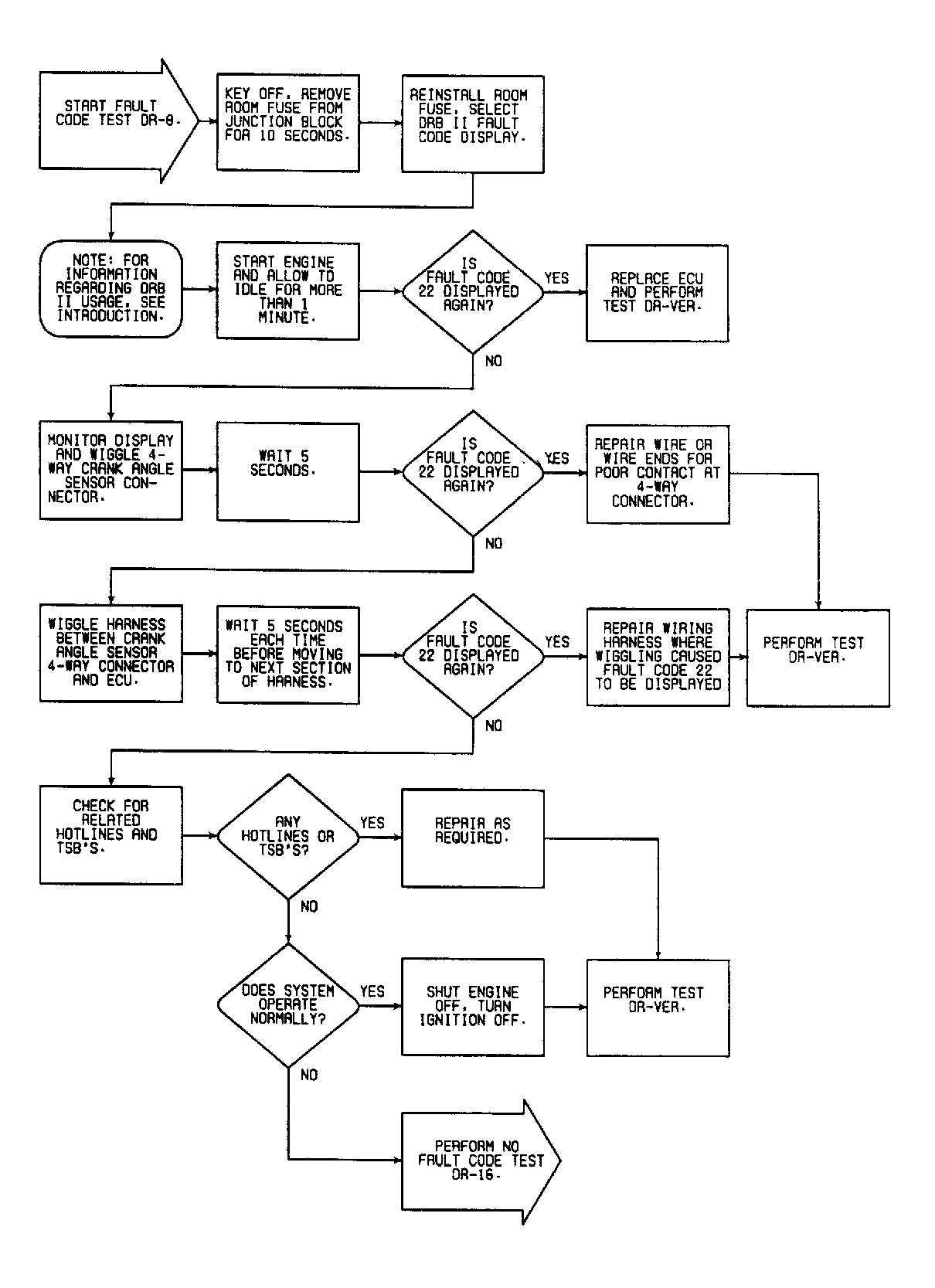

Fig 2: Flow Chart DR-8 (1.6L)
