NS-2: Checking Crank Angle Sensor
NS-2: Checking Crank Angle Sensor

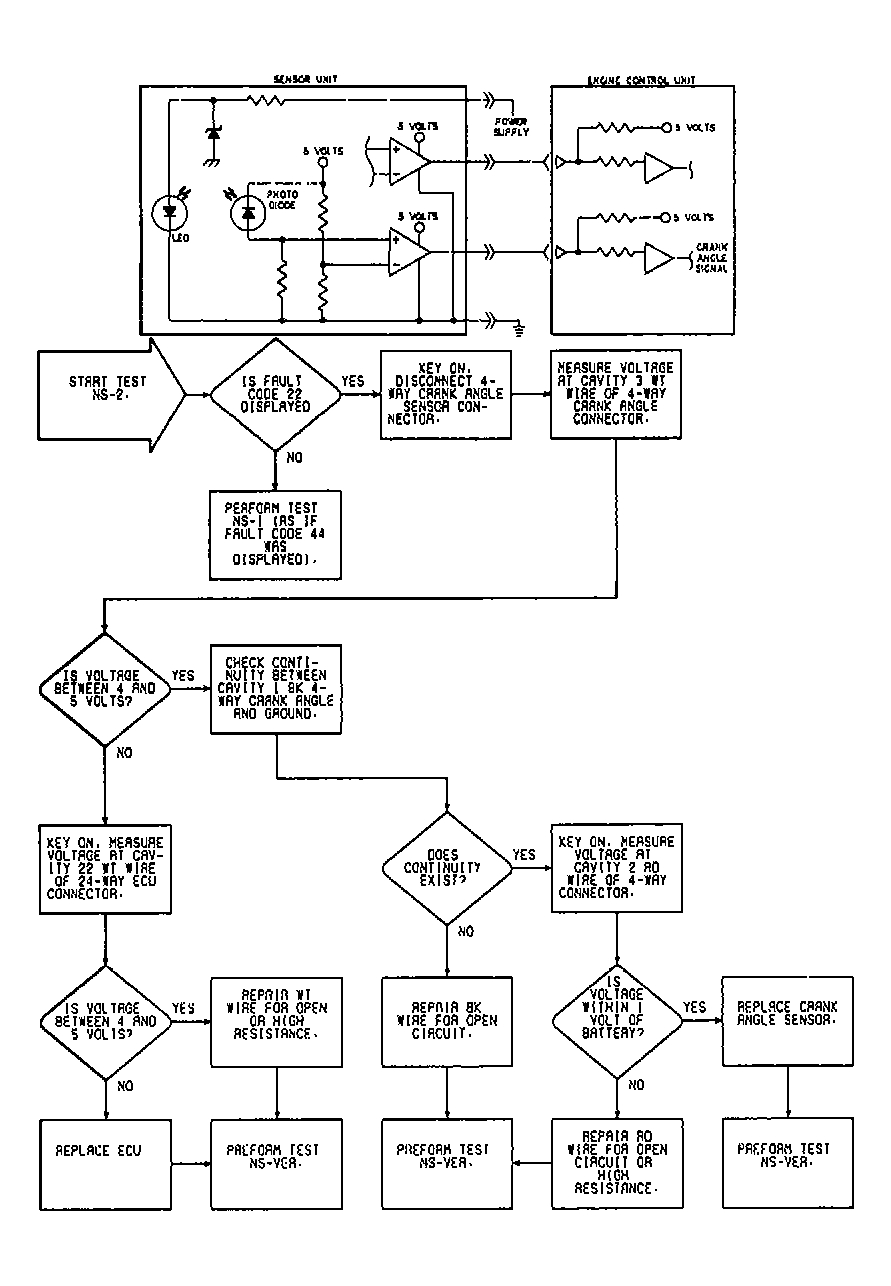

Fig 1: NS-2 Flow Chart & Circuit Diagram (2.0L)
