2.5L CFI EEC IV Testing
›
Circuit Tests
›
Integral Relay Circuits
Integral Relay Circuits

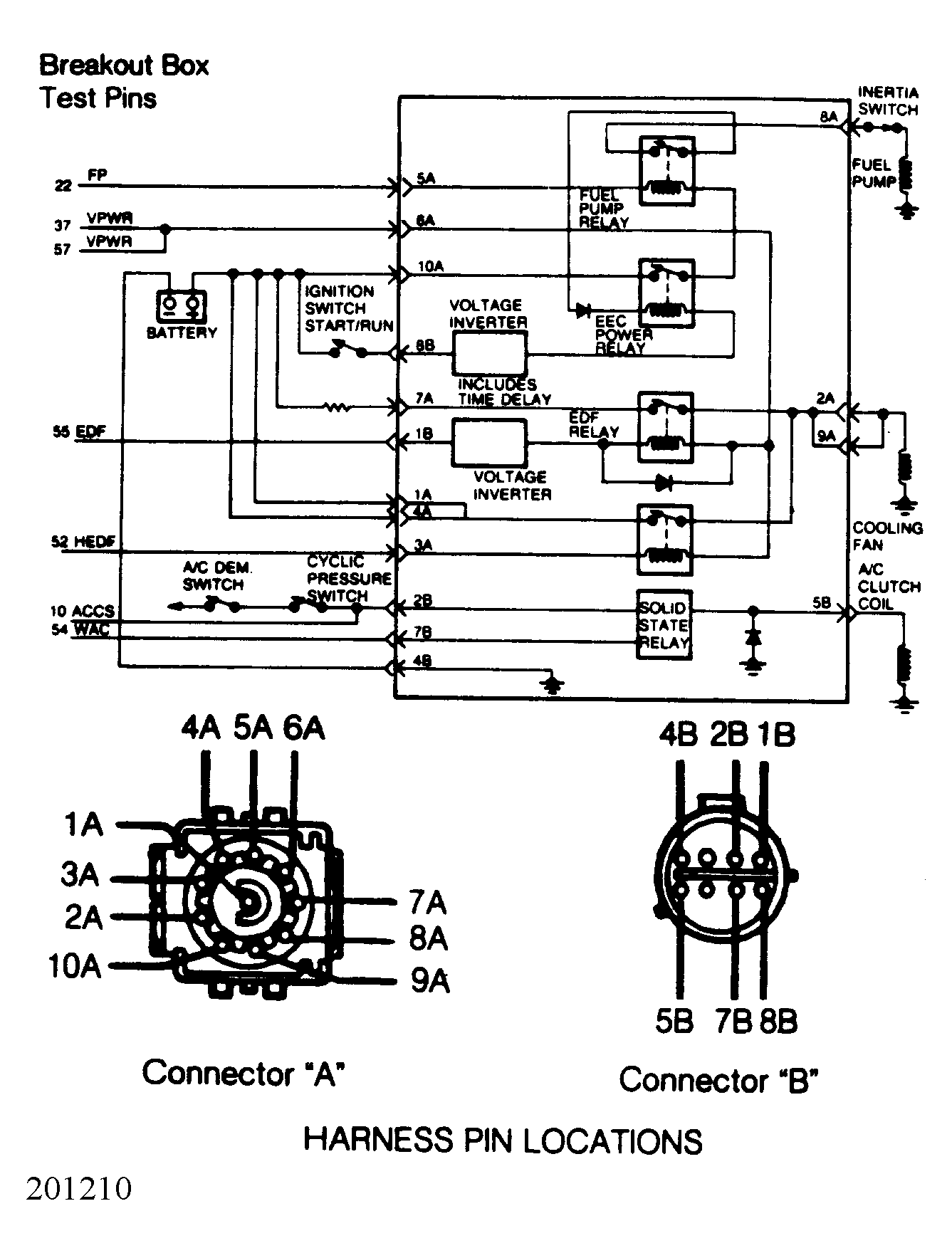

Fig 1: Integral Relay Control Module Circuits 2.5L HSC/CFI with Man. Trans.

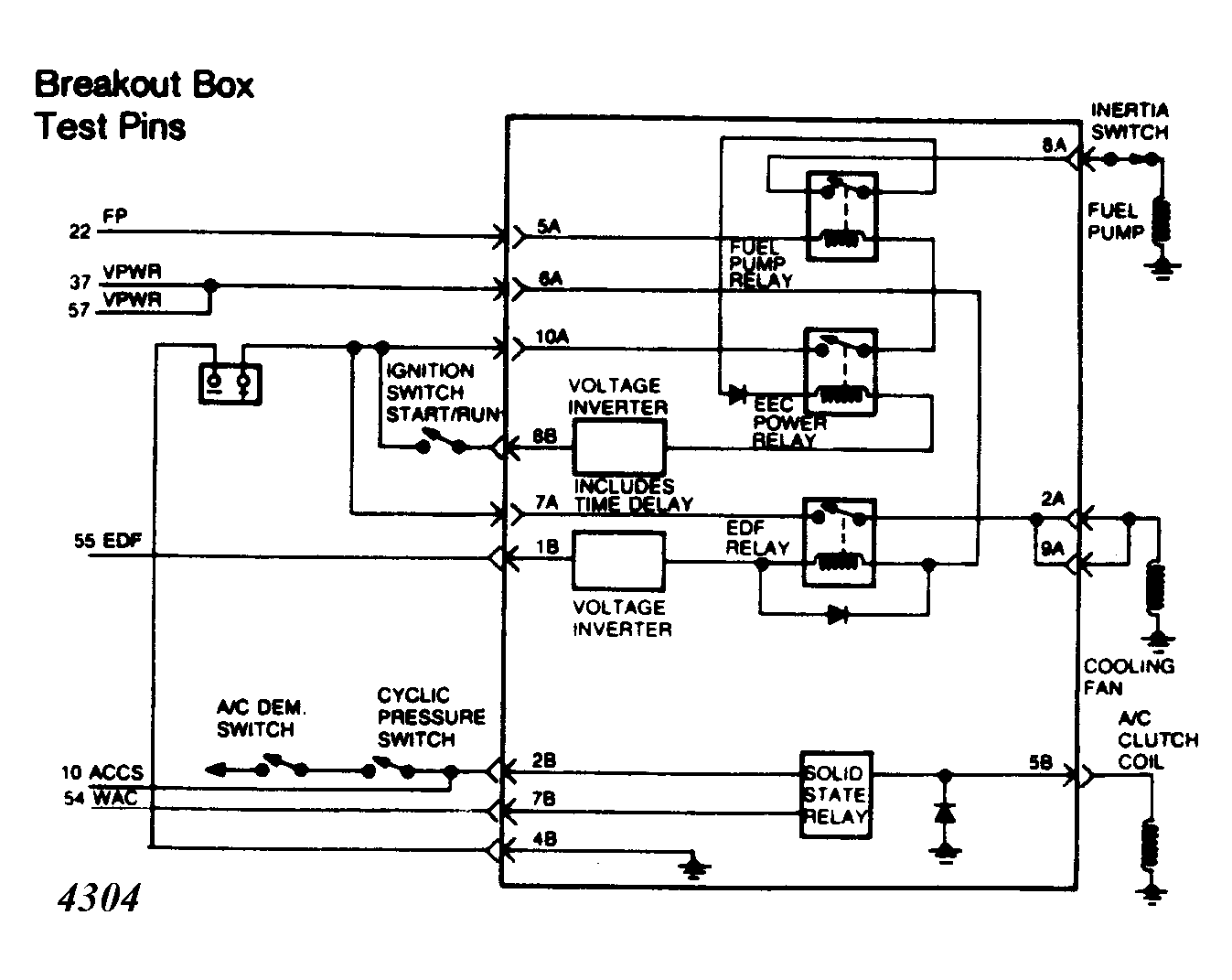

Fig 2: Integral Relay Control Module Circuits 2.5L HSC/CFI with Auto. Trans.
