Ford
›
1987
›
Taurus MT5, 4D Sedan
›
Repair and Diagnosis
›
Engine Performance
›
System
›
2.5L HSC/CFI Testing
›
Wiring Diagrams
Wiring Diagrams

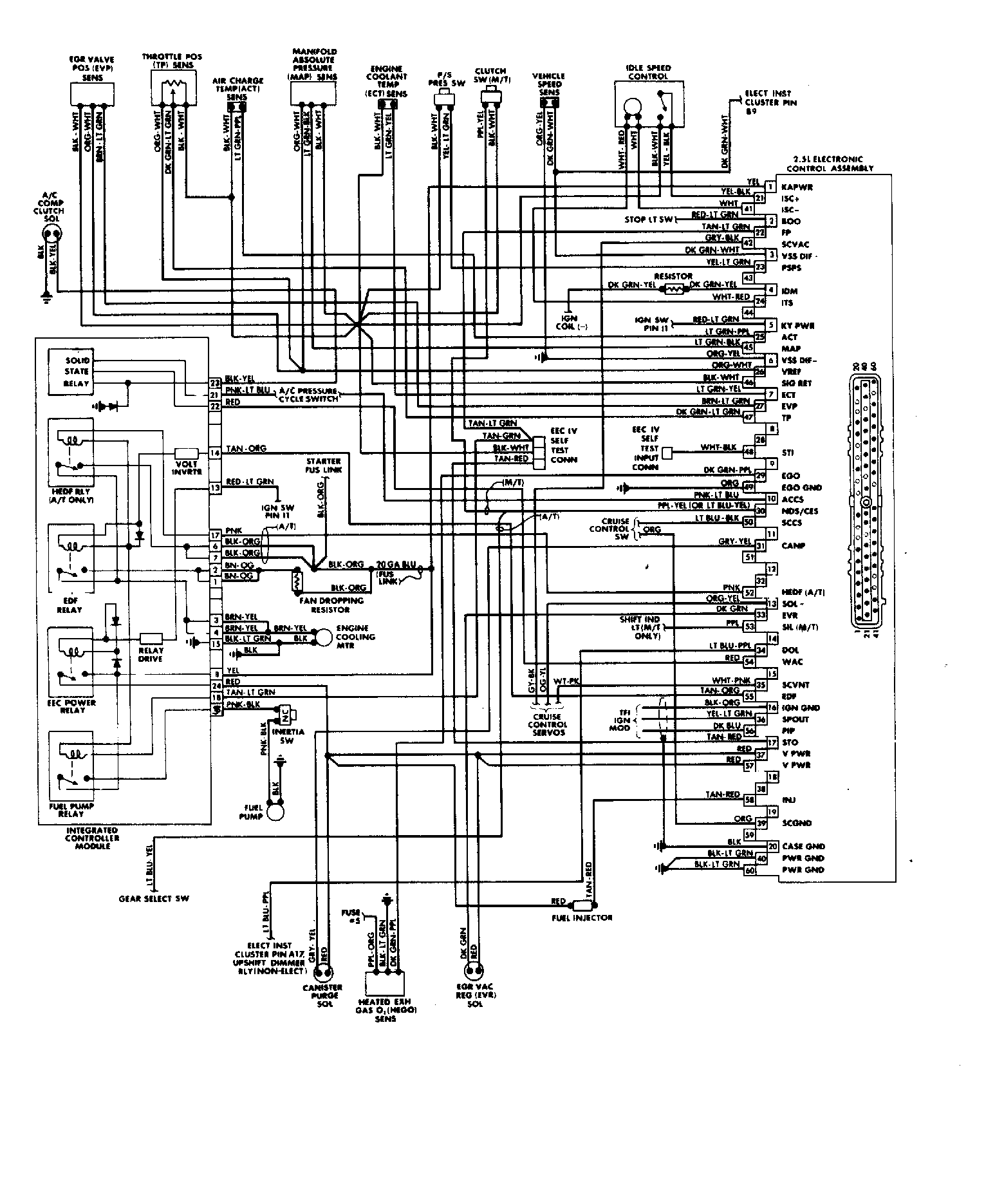

Fig 1: 2.5L HSC/CFI EEC-IV Wiring Diagram

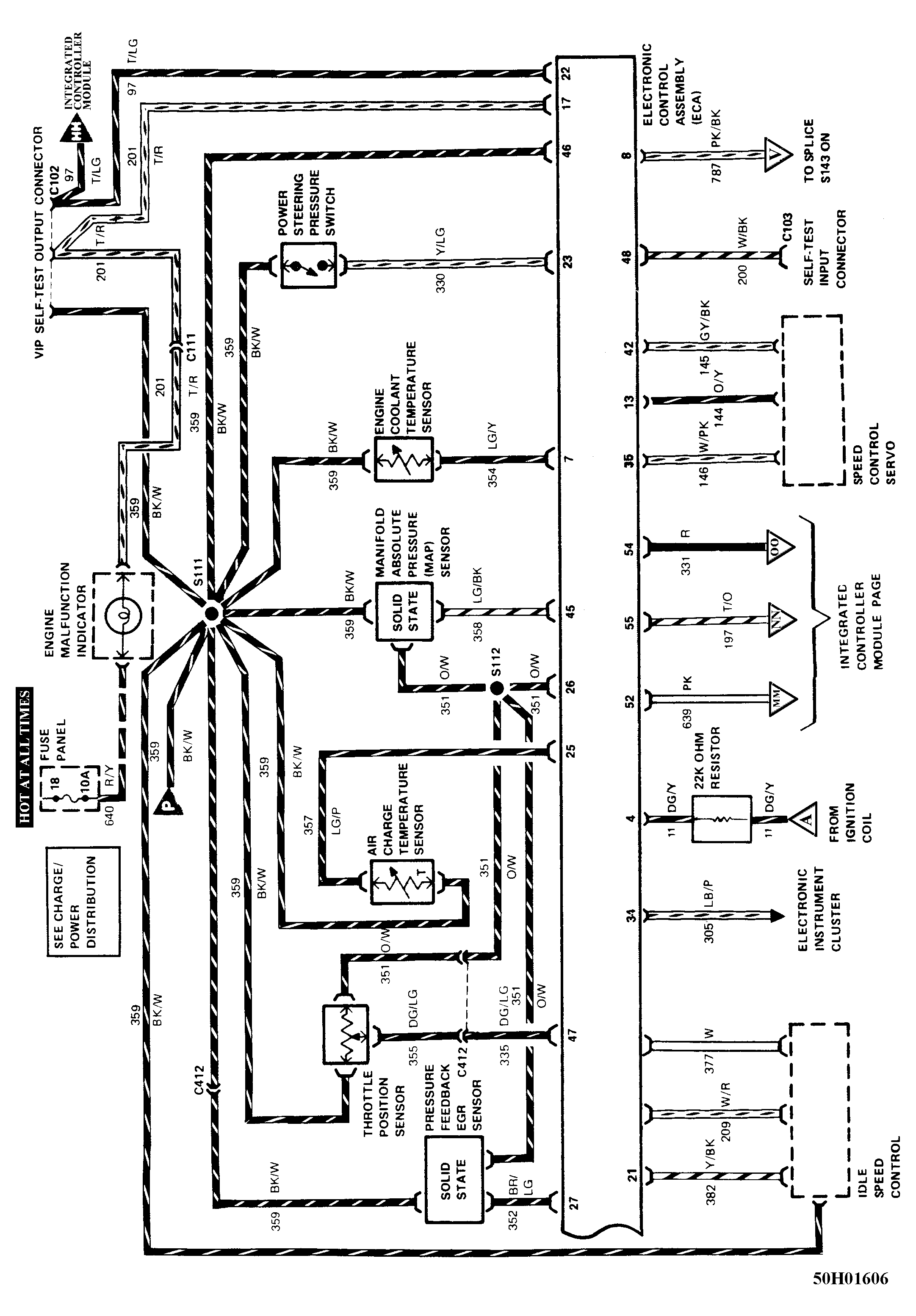

Fig 2: Electronic Engine Control (2.5L) Print For Best Results
