2.3L CEC Tests W/Codes
›
Wiring Diagrams
Wiring Diagrams
Fig 1: ECA Connector Pin Diagram
Fig 2: 2.3L MPFI EEC-IV Wiring Diagram (Mustang)

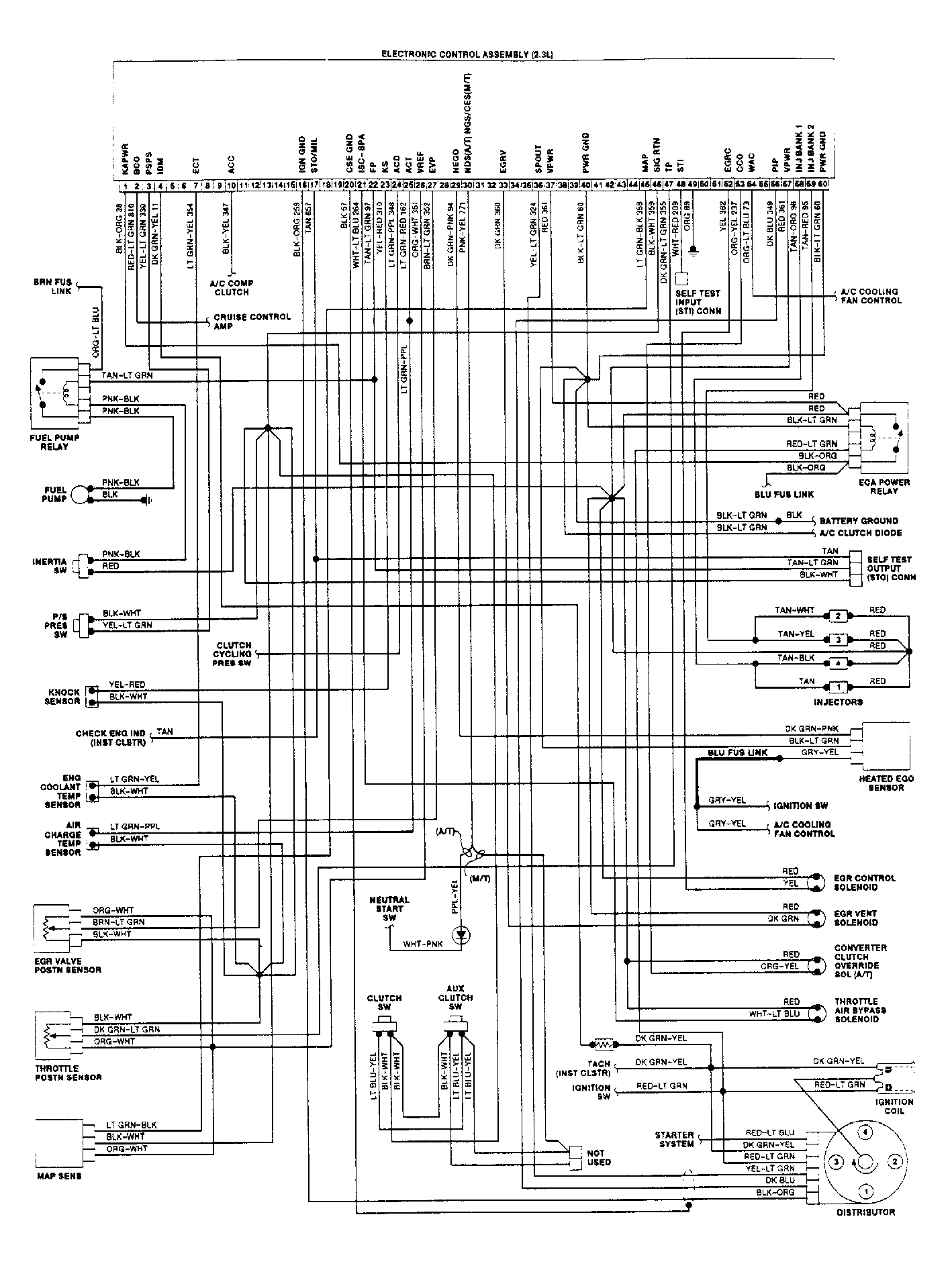

Fig 3: 2.3L HSC & HSO MPFI EEC-IV Wiring Diagram (Tempo & Topaz)
