Test TC: Step 94
Test TC: Step 94
94)
Circuit Diagram For Continuous Monitor Mode
Refer to E4OD Vehicle Harness Circuit Diagram.

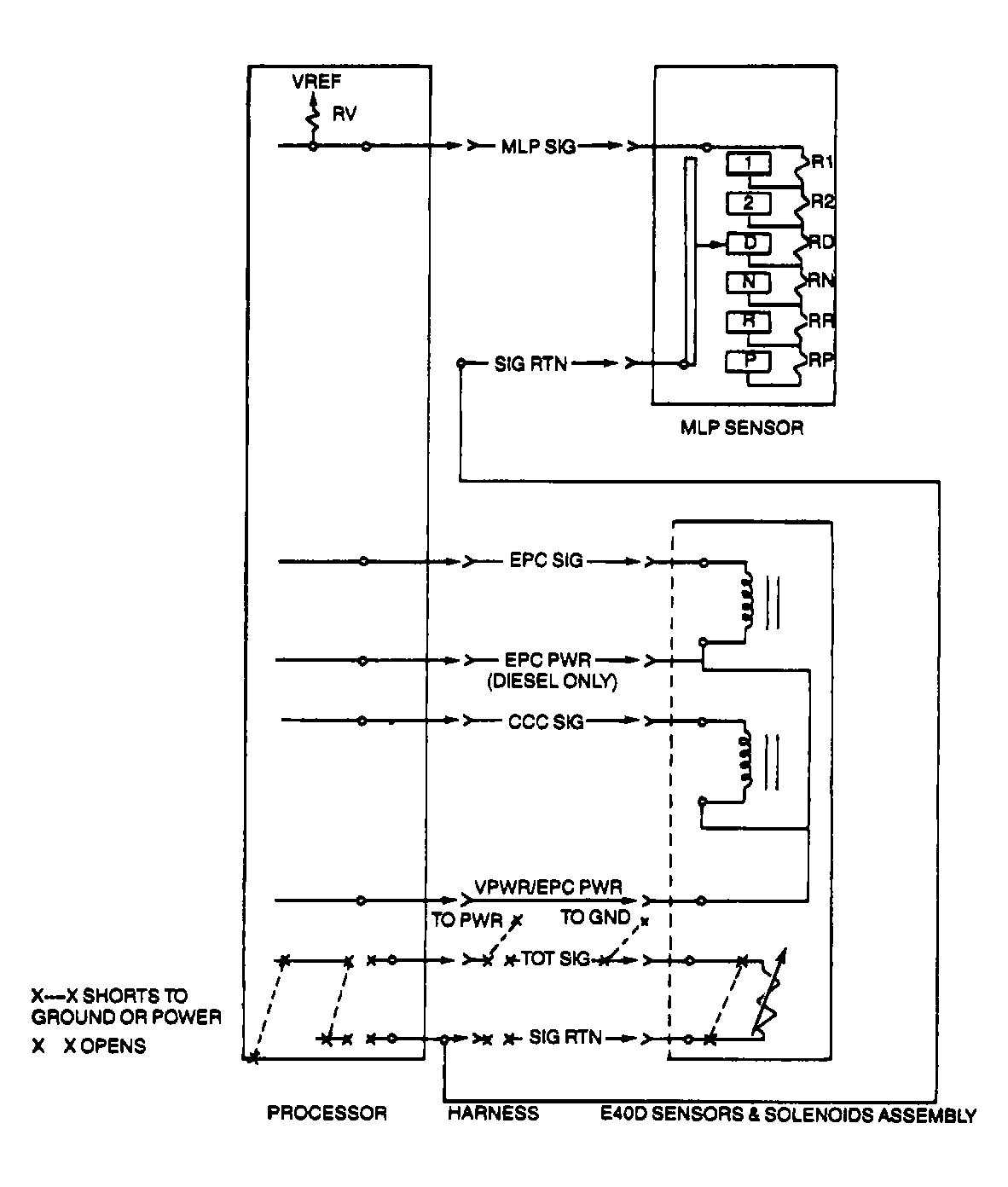

Fig 1: E4OD Vehicle Harness Circuit
