Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | ||
|---|---|---|---|
| Circuit Breakers | |||
| Power Locks/4WD/Tailgate Window | In cavity No. 12 of fuse block. | ||
| Power Windows | In cavity No. 14 of fuse block. | ||
| Windshield Wipers | In cavity No. 2 of fuse block. | ||

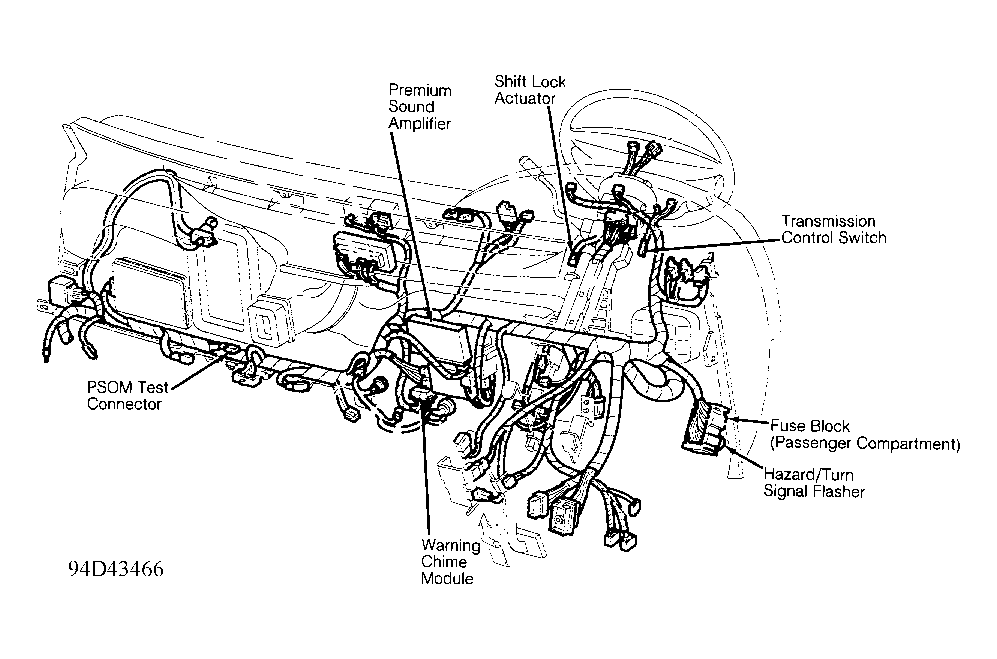

| Fuse Block | Behind left side of dash. See Figure. | ||
| Fuse/Relay Block | |||

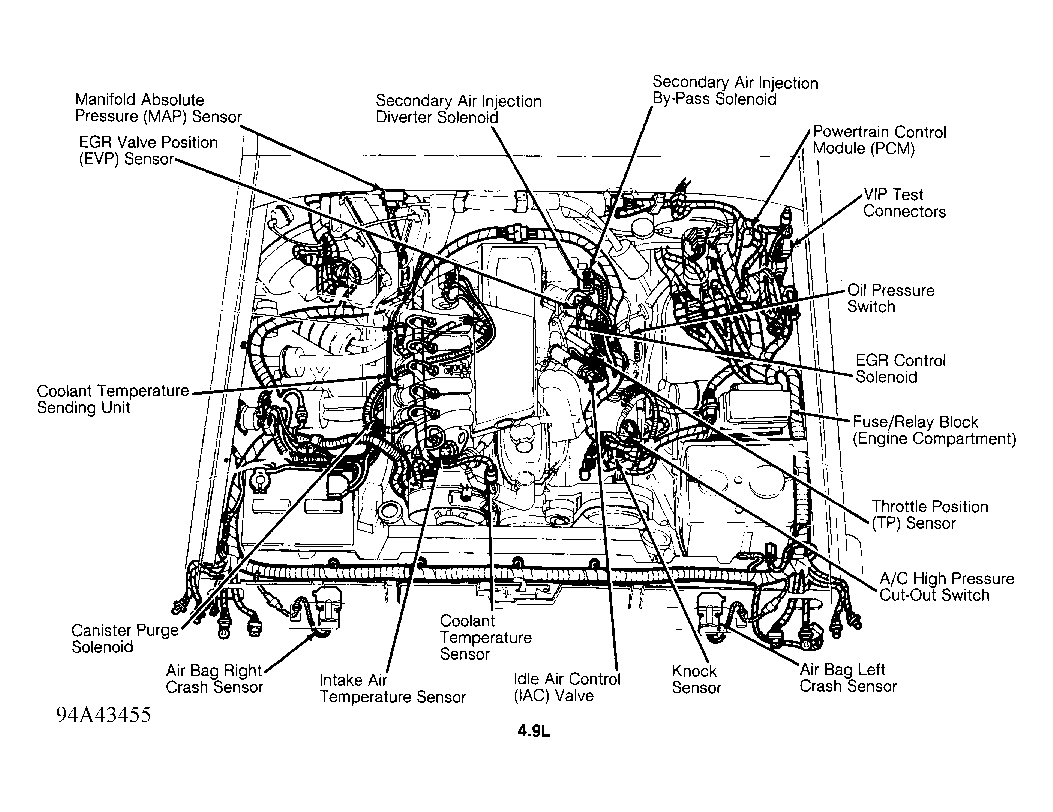

| 4.9L | In engine bay, on left inner fender panel. See Figure. | ||

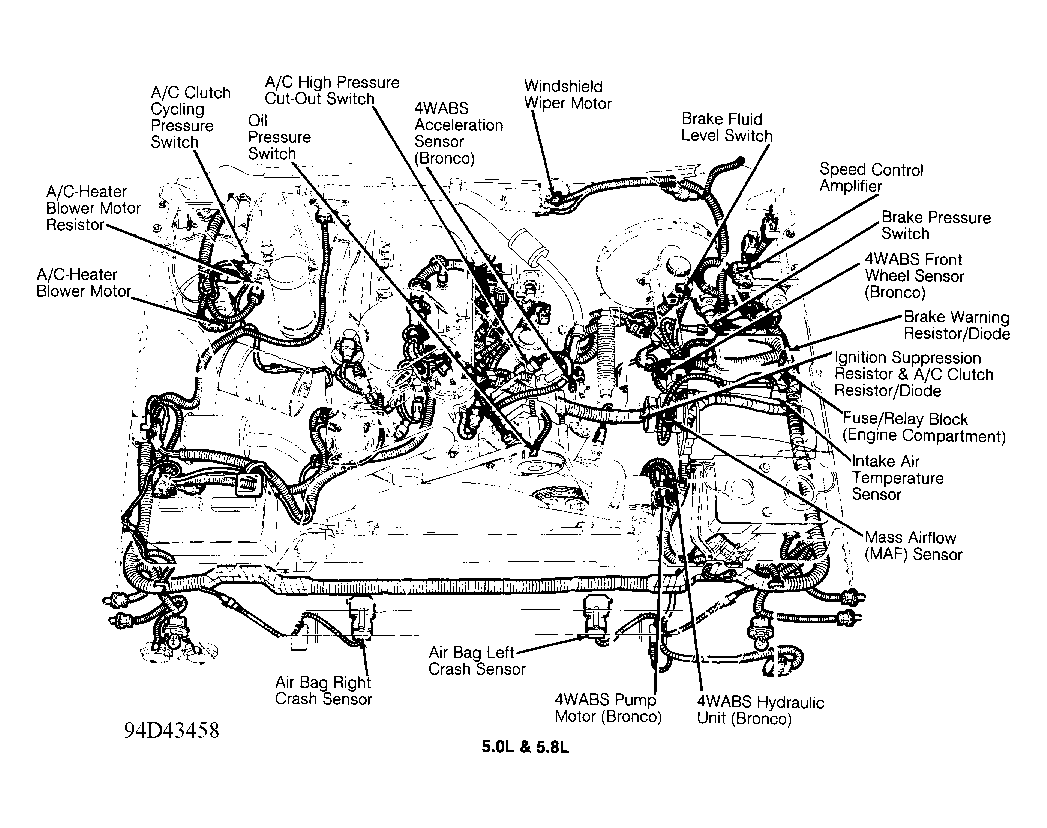

| 5.0/5.8L | In engine bay, on left inner fender panel. See Figure. | ||
| 7.5L | In engine bay, on left inner fender panel. See Figure. | ||
| Fusible Links | |||
| "A" (Gray) | |||

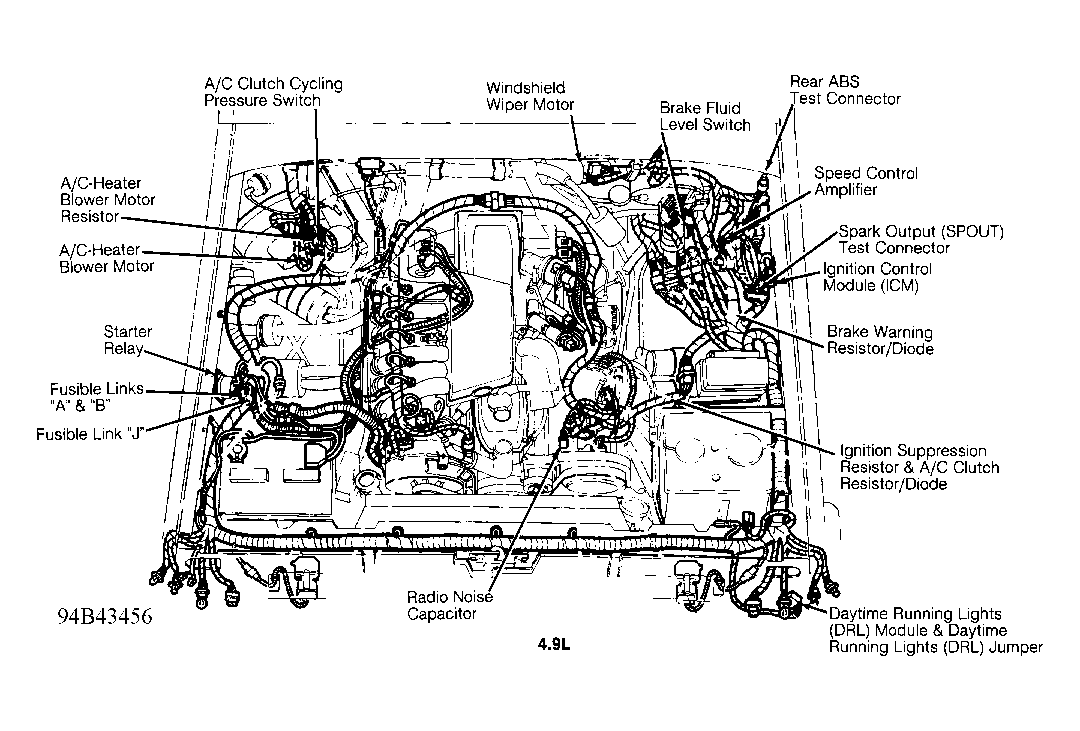

| 4.9L | At starter relay. See Figure. | ||

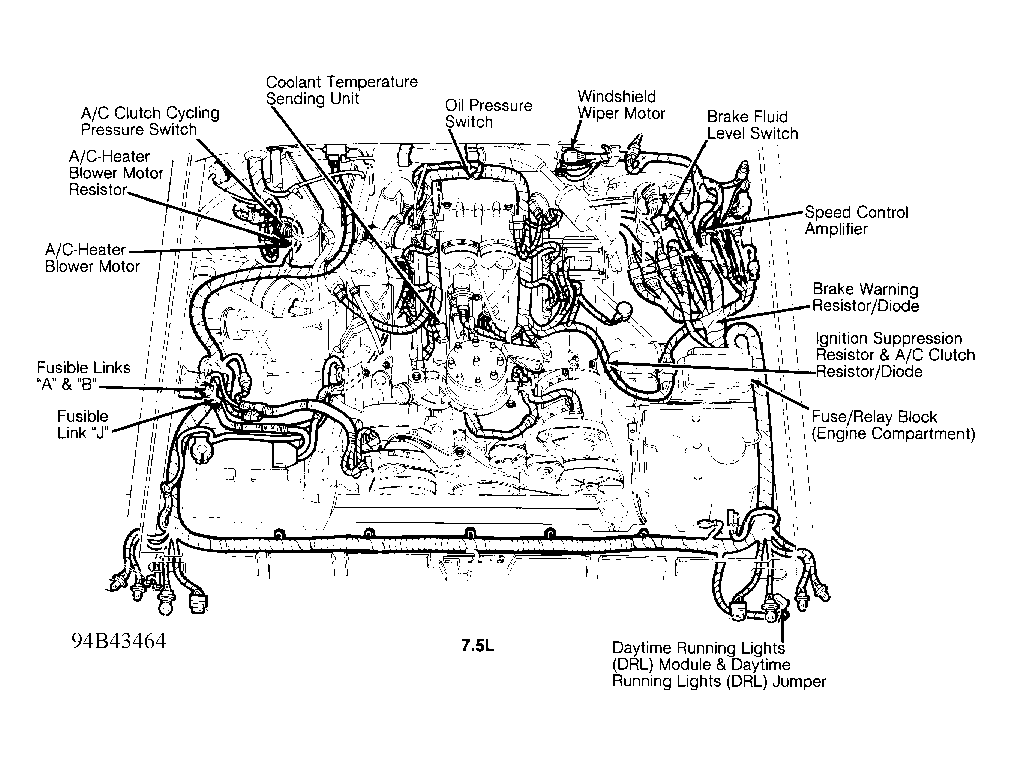

| 7.5L | At starter relay. See Figure. | ||
| "B" (Gray) | |||
| 4.9L | At starter relay. See Figure. | ||
| 7.5L | At starter relay. See Figure. | ||
| "J" & "K" (Gray - Charging System) | |||
| 4.9L | At starter relay. See Figure. | ||
| 7.5L | At starter relay. See Figure. | ||
| Trailer Relay Block | On engine bay fuse/relay block. | ||
