Brake Pressure Transducer C147
WARNING: This page is about a different car, the 2004 Lincoln LS. However, it is still accessible from the selected car via links, so may be relevant.

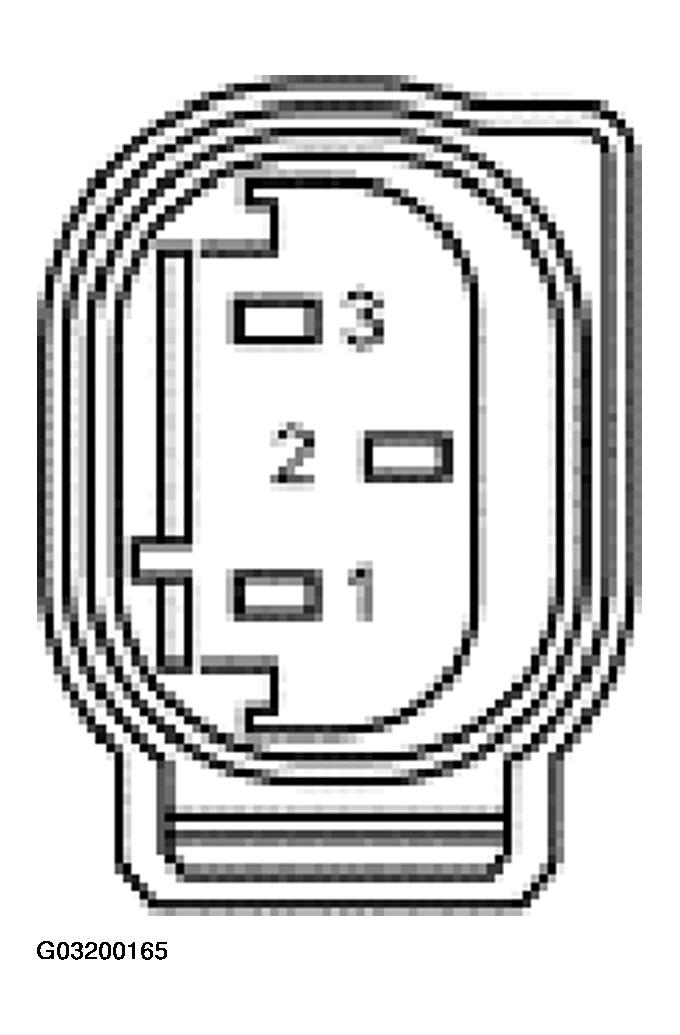

C147 CONNECTOR REFERENCE CHART
| Pin Number(s) | Circuit Designation/Description | Normal Condition/Measurement |
|---|---|---|
| 1 | 9-CF64 (BN/YE) Brake pressure transducer ground | Zero volts, less than five ohms to chassis ground. |
| 2 | 8-CF64 (WH/BK) Brake pressure transducer signal | Zero to five volts, varies proportional to brake pressure. |
| 3 | 7-CF64 (YE/BK) Brake pressure transducer power | Five volts with ignition ON. |
