Torque Specifications
WARNING: This page is about a different variant/trim than selected.
TORQUE SPECIFICATIONS
| Application |
Ft. Lbs. (N.m) |
| Connecting Rod Bolt (2000) |
| Step 1 |
29-33 (39-45) |
| Step 2 |
Additional 90-120 Degrees |
| Connecting Rod Bolt (2001) |
| Step 1 |
32 (43) |
| Step 2 |
Additional 90-120 Degrees |
| Crankshaft Damper Bolt |
| Step 1 |
66 (90) |
| Step 2 |
Loosen 360 Degrees |
| Step 3 |
| 2000 |
35-39 (47-53) |
| 2001 |
37 (50) |
| Step 4 |
Additional 85-90 Degrees |
| Cylinder Head Bolt |
| Step 1 |
| 2000 |
27-32 (37-43) |
| 2001 |
30 (40) |
| Step 2 |
Additional 85-95 Degrees |
| Step 3 |
Additional 85-95 Degrees |
| EGR Manifold Tube Fitting |
22-32 (30-44) |
| Engine Mount Through-Bolt |
50-68 (68-92) |
| Engine-To-Transmission Bolts |
30-40 (41-54) |

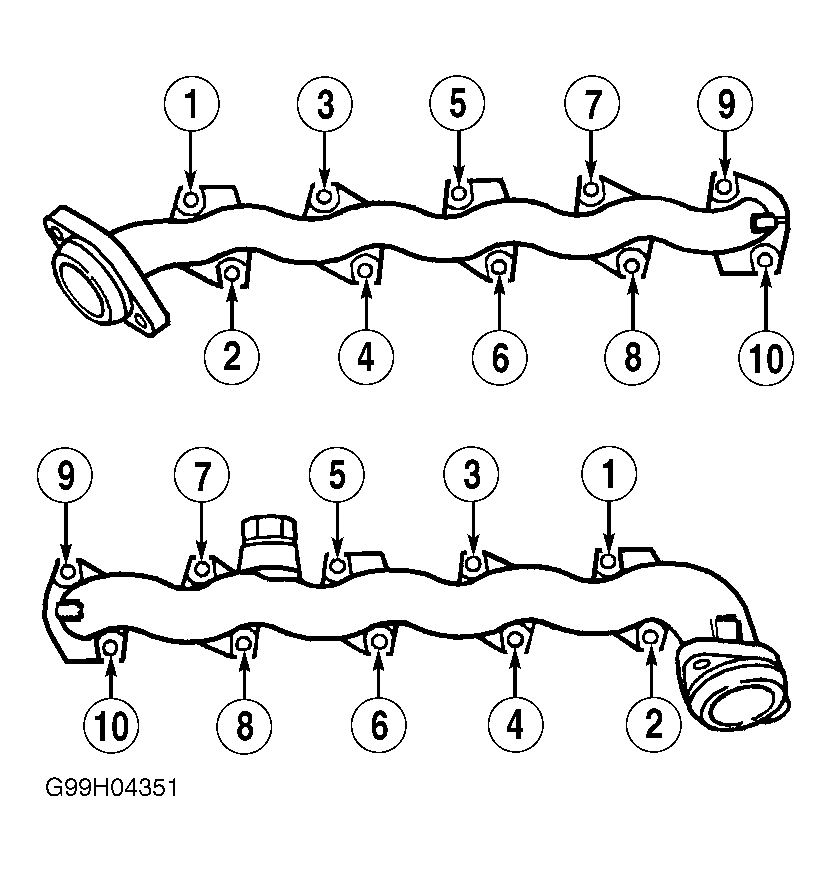

| Exhaust Manifold Bolt |
| 2000 |
17-20 (23-27) |
| 2001 |
18 (25) |
| Exhaust Manifold-to-Exhaust Pipe Bolt |
27-34 (34-46) |
| Flexplate-To-Crankshaft Bolt |
54-64 (73-87) |

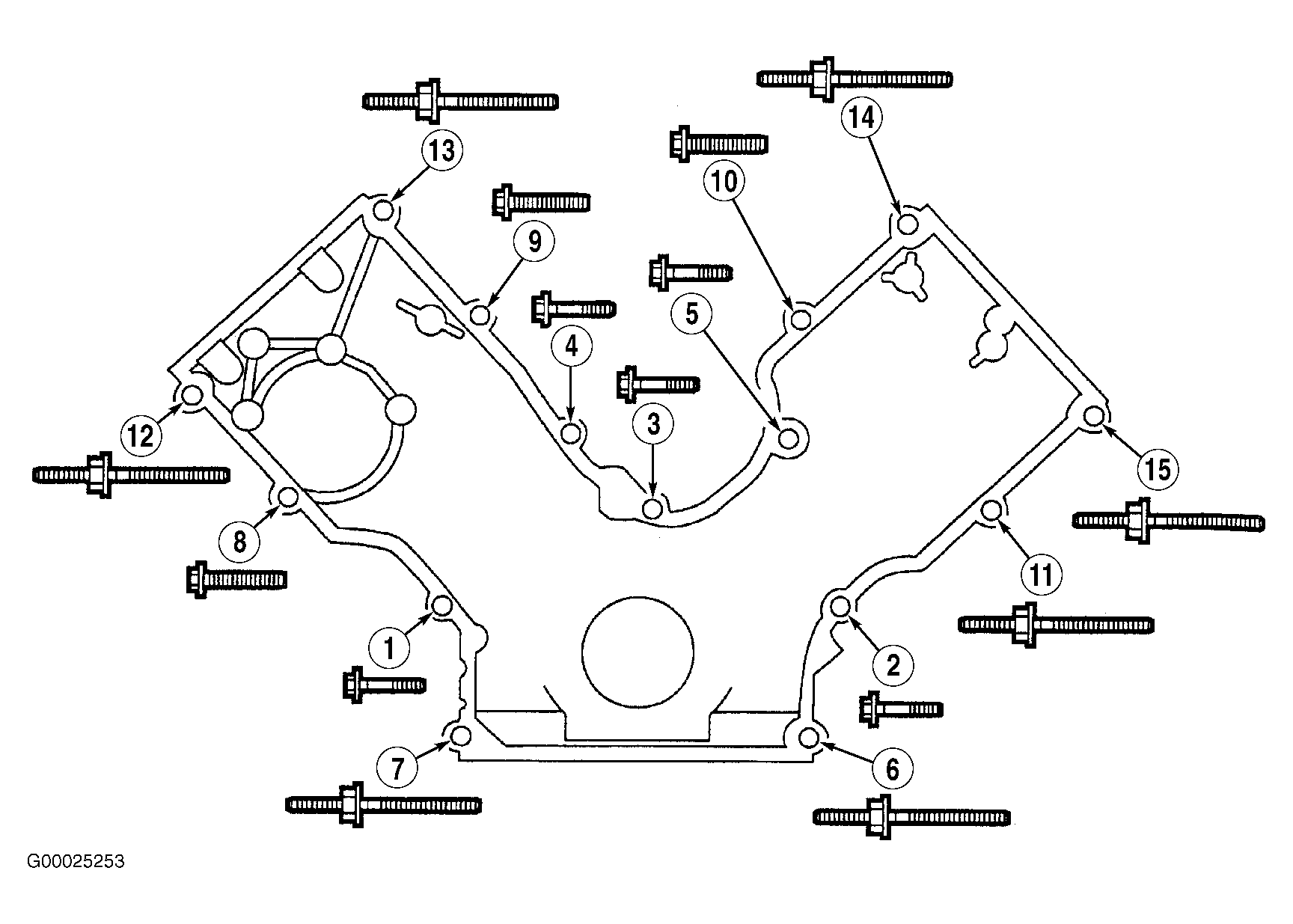

| Front Cover Bolt/Stud |
| 2000 |
| Bolts 1-5 |
15-22 (20-30) |
| Bolts 6-15 |
30-41 (41-56) |
| 2001 |
| Bolts 1-5 |
18 (25) |
| Bolts 6-15 |
35 (48) |
| Idler Pulley Bolt |
15-22 (20-30) |

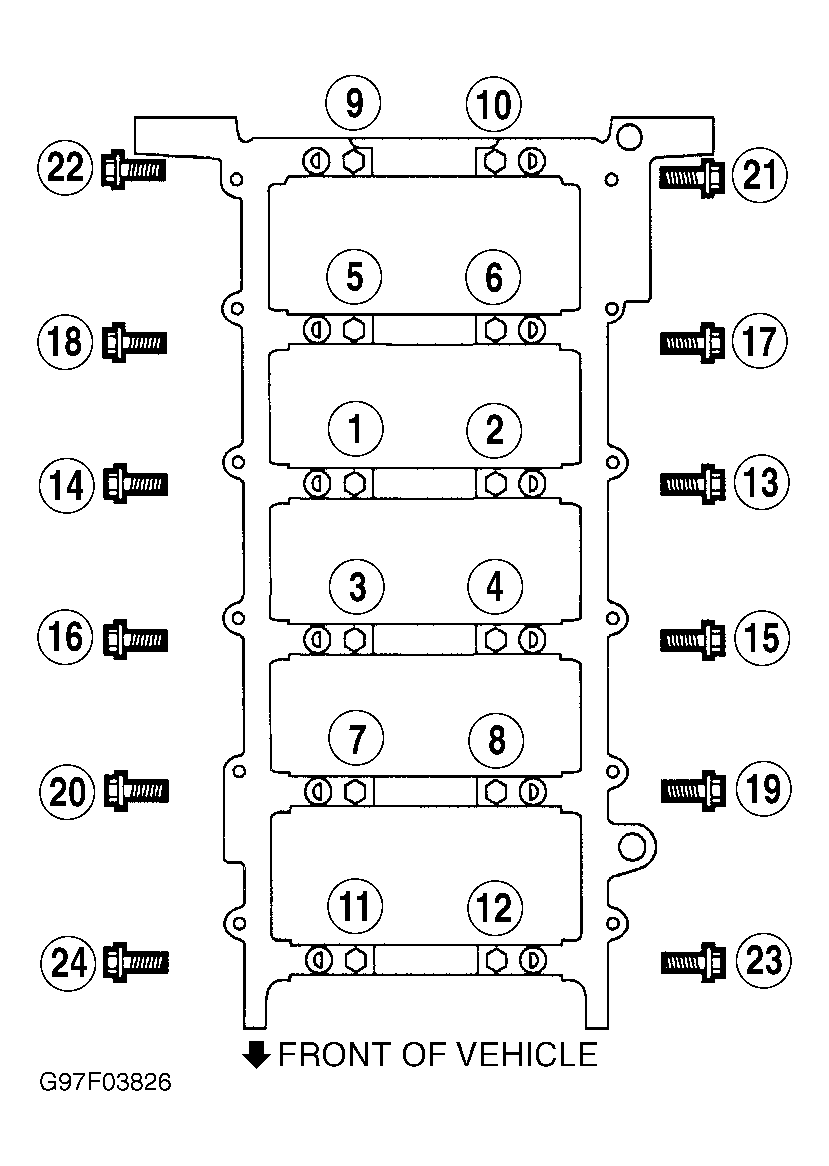

| Main Bearing Cap Bolts 1-12 (2000) |
| Step 1 |
22-32 (34-43) |
| Step 2 |
Additional 85-95 Degrees |
| Main Bearing Cap Bolts 1-12 (2001) |
| Step 1 |
30 (40) |
| Step 2 |
Additional 85 Degrees |
| Main Bearing Cap Side Bolts 13-24 (2000) |
| Step 1 |
20-24 (26-33) |
| Step 2 |
Additional 85-95 Degrees |
| Main Bearing Cap Side Bolts 13-24 (2001) |
| Step 1 |
22 (30) |
| Step 2 |
Additional 85 Degrees |
| Oil Pan Bolt |
| Step 1 |
|
| Step 2 |
15 (20) |
| Step 3 |
Additional 60 Degrees |
| Oil Pan-To-Front Cover Bolts |
| Step 1 |
15 (200 |
| Step 2 |
Additional 60 Degrees |
| Power Steering Pump Bolts |
15-22 (20-30) |
| Torque Converter Nut |
25-34 (34-46) |
| Water Pump Bolt |
| 2000 |
15-22 (20-30) |
| 2001 |
18 (25) |
| Water Pump Pulley Bolt |
15-22 (20-30) |
| 2000 |
15-22 (20-30) |
| 2001 |
18 (25) |
| INCH Lbs. (N.m) |
| Balance Shaft Bolt |
| 2000 |
71-106 (8-12) |
| 2001 |
89 (10) |

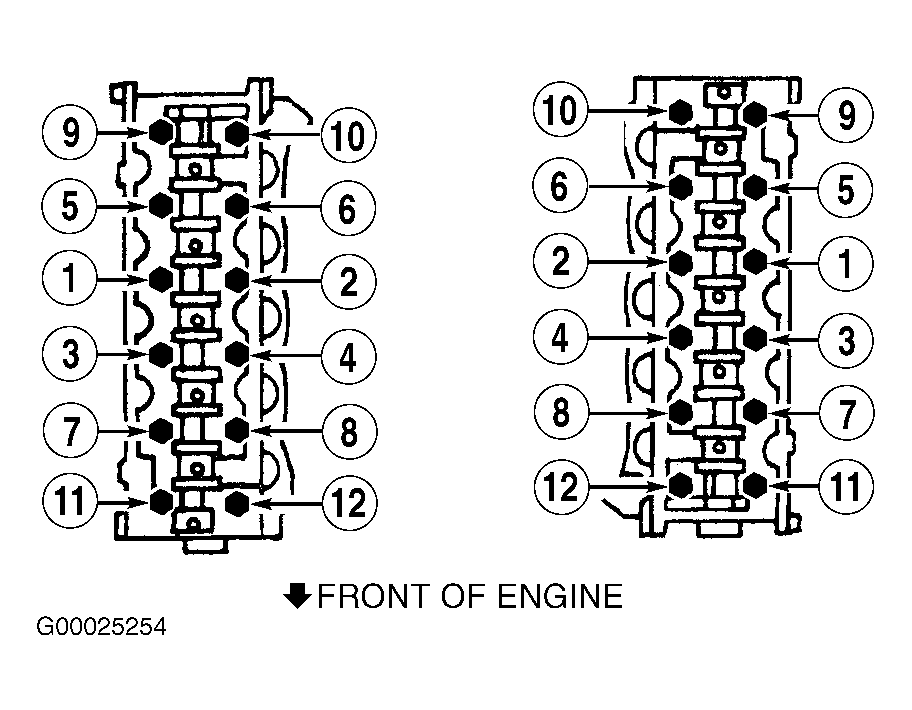

| Camshaft Cap Bolt |
71-106 (8-12) |
| Camshaft Cover Bolt |
71-106 (8-12) |
| Chain Guide Bolt |
71-106 (8-12) |
| Crankshaft Seal Retainer Bolt |
71-106 (8-12) |

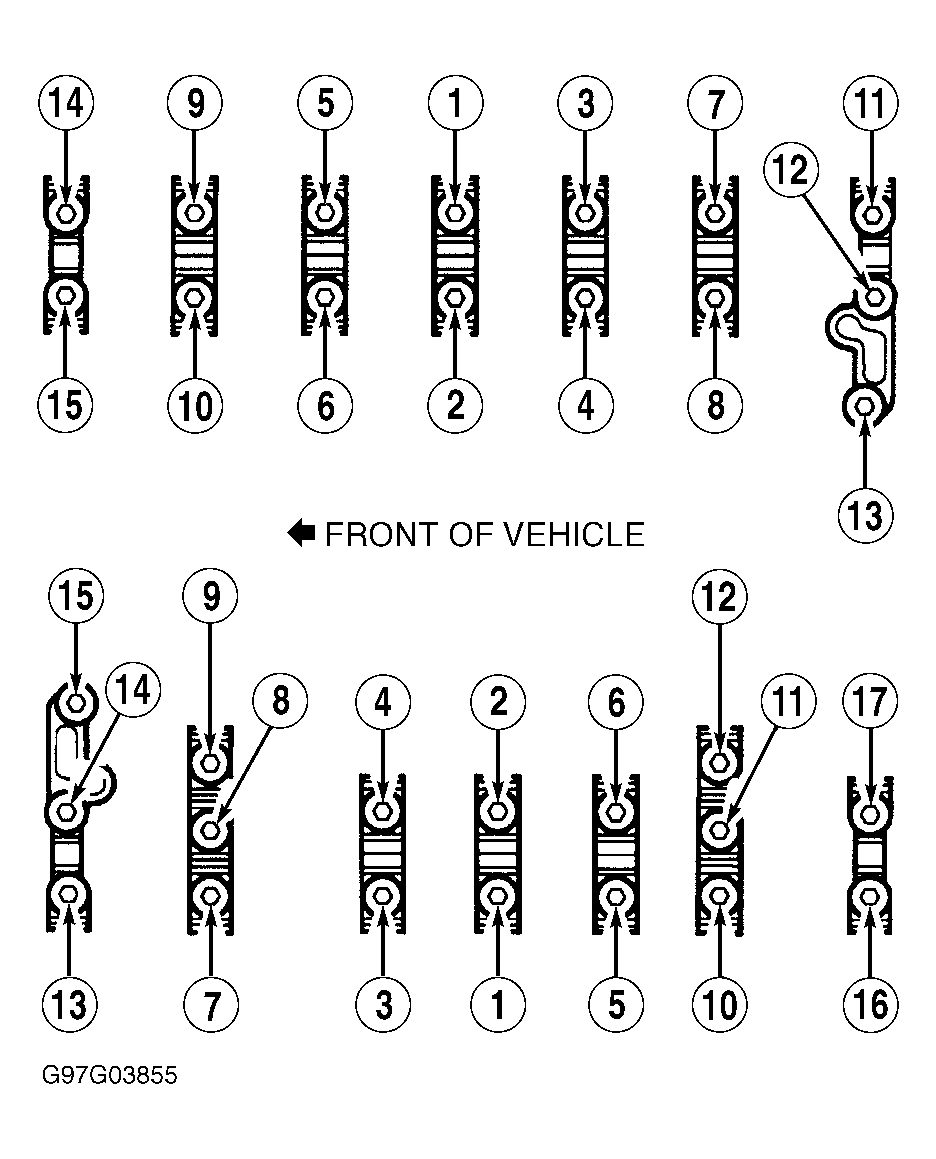

| Intake Manifold |
| Lower |
| Step 1 |
18 (2) |
| Step 2 |
89 (10) |
| Upper |
| Step 1 |
18 (2) |
| Step 2 |
|
| Oil Pump-To-Cylinder Block Bolt |
| 2000 |
71-106 (8-12) |
| 2001 |
89 (10) |
| Valve Cover Bolts |
89 (10) |
