| Accessory Drive Belt Tensioner |
18 (25) |
| Brake Caliper Bolts |
26 (35) |
| Camshaft Sprocket Bolt |
33 (45) |
| Connecting Rod Nut |
| Step 1 |
18 (25) |
| Step 2 |
33 (45) |
| Step 3 |
Additional 90-120 Degrees |
| Crankshaft Pulley |
118 (160) |

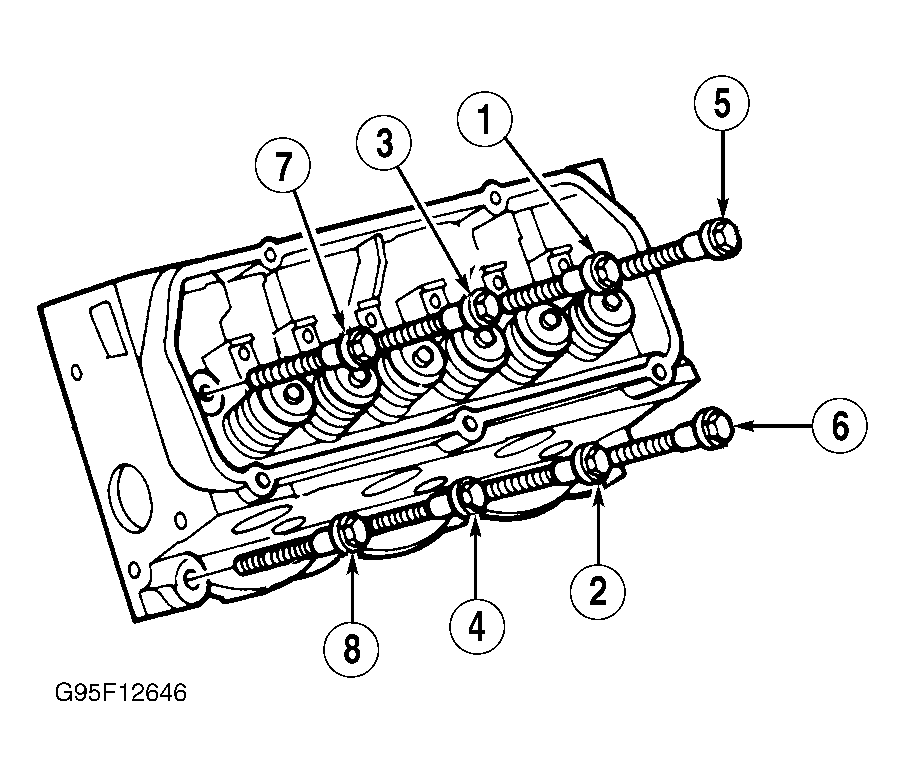

| Cylinder Head Bolt |
| Step 1 |
15 (20) |
| Step 2 |
30 (40) |
| Step 3 |
37 (50) |
| Step 4 |
Back Off 2-3 Turns |
| Step 5 |
| Long Bolt |
| 1st Step |
33 (45) |
| 2nd Step |
Additional 175-185 Degrees |
| Short Bolt |
| 1st Step |
18 (25) |
| 2nd Step |
Additional 175-185 Degrees |
| Engine Mount |
| Left Side Bolts |
46 (63) |
| Left Side Mount-to-Subframe Nuts |
76 (103) |
| Right Side Bolts |
46 (63) |
| Right Side Mount-to-Subframe Nuts |
66 (90) |
| Exhaust Manifold Bolt/Nut |
18 (25) |
| Flywheel/Drive Plate Bolt |
59 (80) |
| Front Cover Bolts 1-11 & 13 |
18 (25) |
| Front Subframe Bolts |
66 (90) |
| Main Bearing Cap Bolt/Stud |
| Step 1 |
37 (50) |
| Step 2 |
Additional 115-125 Degrees |
| Oil Filter Adapter Bolt |
18-22 (24-30) |
| Oil Pick-Up Tube Bolt/Nut |
| At Cylinder Block |
18 (25) |
| At Main Bearing Cap |
35 (48) |
| Oil Pan Baffle Bolt |
35 (48) |
| Oil Pan-To-Transaxle Bolt |
46 (62) |
| Oil Pump Bolt |
| Large Bolt |
18 (25) |
| Small Bolt |
|
| Power Steering Bracket Bolts |
| Large Bolt |
35 (48) |
| Small Bolt |
18 (25) |
| Rocker Arm Bolt |
|
| Stabilizer Bar Nuts |
70 (95) |
| Steering Shaft Pinch Bolt |
30 (40) |
| Strut Mount Bolts |
91 (124) |
| Subframe Bolt |
66 (90) |
| Torque Converter Nut |
27 (36) |
| Transaxle-To-Cylinder Block Bolt |
37 (50) |
| Water Pump Bolt |
18 (25) |
| INCH Lbs. (N.m) |
| Balance Shaft Thrust Plate Bolt |
106 (12) |
| Camshaft Thrust Plate Bolt |
106 (12) |
| Fuel Rail Bolts |
89 (10) |
| Intake Manifold Spacer Bolts |
89 (10) |
| Inspection Cover Bolt |
89 (10) |
| Lower Intake Manifold Bolts |
| Step 1 |
45 (5) |
| Step 2 |
89 (10) |
| Oil Dipstick Retaining Bolt |
89 (10) |
| Oil Pan Bolts |
89 (10) |
| Power Steering Pressure Line Nuts |
89 (10) |
| Thermostat Housing Bolt & Nut |
108 (12) |
| Throttle Body Bolts |
89 (10) |
| Timing Chain Vibration Damper Bolts |
71-124 (8-14) |
| Upper Intake Manifold Bolts |
89 (10) |
| Upper Intake Manifold Spacer Bolts |
89 (10) |
| Upper Intake Manifold Stud Bolts |
89 (10) |
| Valve Cover Bolts |
89 (10) |
| Valve Tappet (Lifter) Guide Plate Bolts |
108 (12) |
| Water By-Pass Tube Retaining Bolt |
89 (10) |
| Water Pump Stud Bolt |
62 (7) |
