Torque Specifications
TORQUE SPECIFICATIONS
| Description | Nm | lb-ft | lb-in |
|---|---|---|---|
| Driven sprocket support bolts | 11 | 8 | - |
| Separator plate to pump body | 11 | 8 | - |

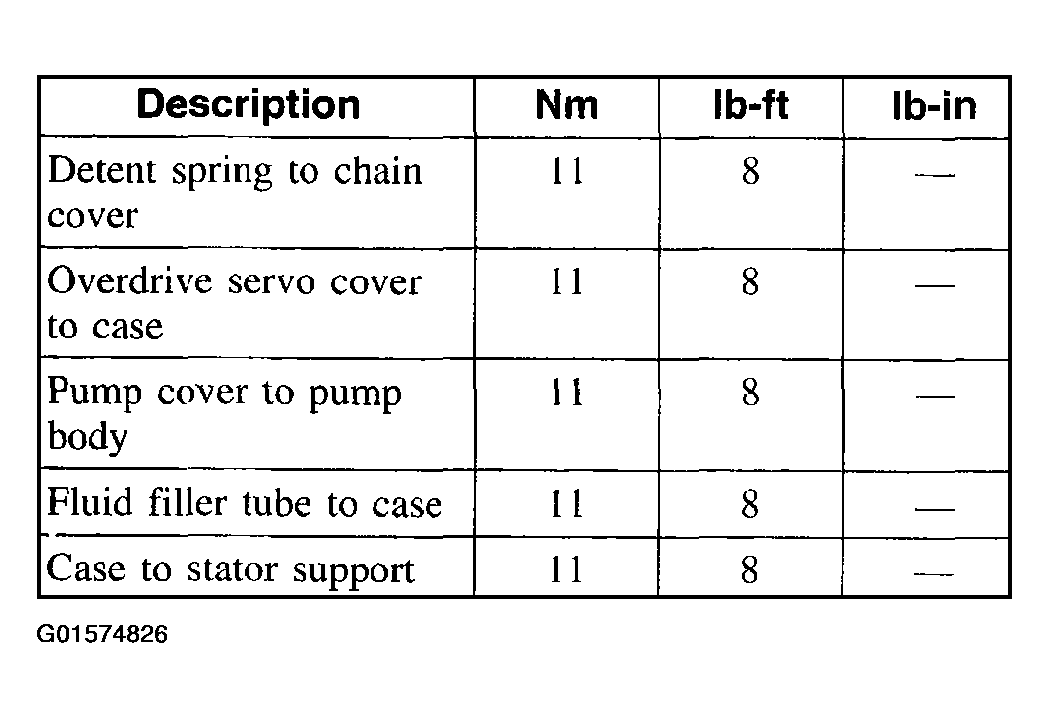

| Detent spring to chain cover | 11 | 8 | - |
| Overdrive servo cover to case | 11 | 8 | - |
| Pump cover to pump body | 11 | 8 | - |
| Fluid filler tube to case | 11 | 8 | - |
| Case to stator support | 11 | 8 | - |

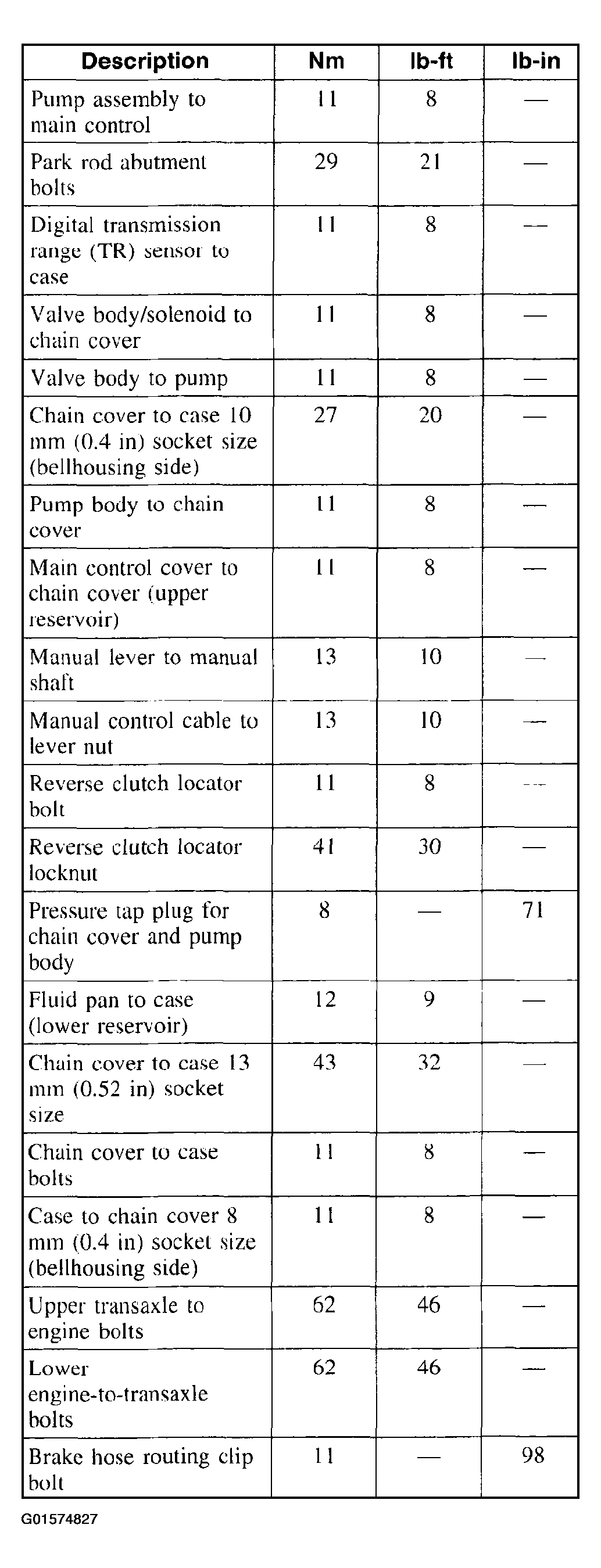

| Pump assembly to main control | 11 | 8 | - |
| Park rod abutment bolts | 29 | 21 | - |
| Digital transmission range (TR) sensor to case | 11 | 8 | - |
| Valve body/solenoid to chain cover | 11 | 8 | - |
| Valve body to pump | 11 | 8 | - |
| Chain cover to case 10 mm (0.4 in) socket size (bellhousing side) | 27 | 20 | - |
| Pump body to chain cover | 11 | 8 | - |
| Main control cover to chain cover (upper reservoir) | 11 | 8 | - |
| Manual lever to manual shaft | 13 | 10 | - |
| Manual control cable to lever nut | 13 | 10 | - |
| Reverse clutch locator bolt | 11 | 8 | - |
| Reverse clutch locator locknut | 41 | 30 | - |
| Pressure tap plug for chain cover and pump body | 8 | - | 71 |
| Fluid pan to case (lower reservoir) | 12 | 9 | - |
| Chuin cover to case 13 mm (0.52 in) socket size | 43 | 32 | - |
| Chain cover to case bolts | 11 | 8 | - |
| Case to chain cover 8 mm (0.4 in) socket size (bellhousing side) | 11 | 8 | - |
| Upper transaxle to engine bolts | 62 | 46 | - |
| Lower engine-to-transaxle bolts | 62 | 46 | - |
| Brake hose routing clip bolt | 11 | - | 98 |

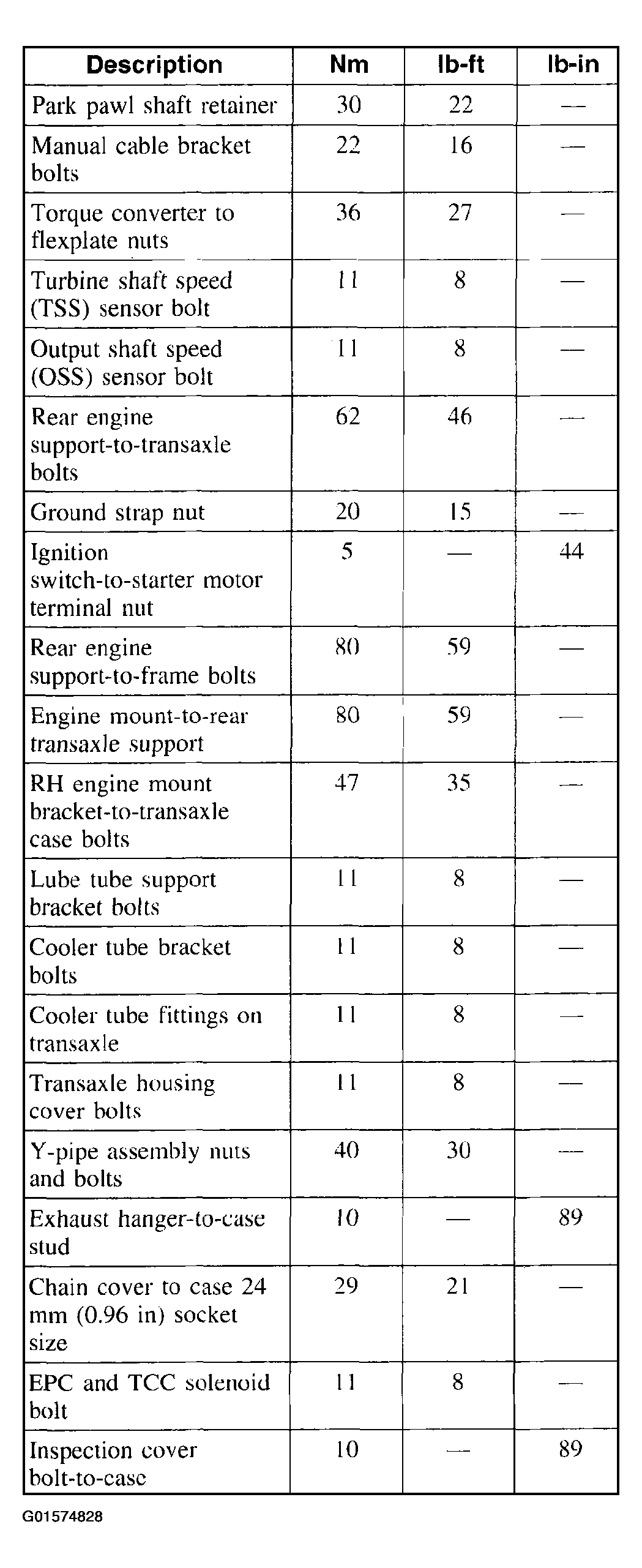

| Park pawl shaft retainer | 30 | 22 | - |
| Manual cable bracket bolts | 22 | 16 | - |
| Torque converter to flexplate nuts | 36 | 27 | - |
| Turbine shaft speed (TSS) sensor bolt | 11 | 8 | - |
| Output shaft speed (OSS) sensor bolt | 11 | 8 | - |
| Rear engine support-to-transaxle bolts | 62 | 46 | - |
| Ground strap nut | 20 | 15 | - |
| Ignition switch-to-starter motor terminal nut | 5 | - | 44 |
| Rear engine support-to-frame bolts | 80 | 59 | - |
| Engine mount-to-rear transaxle support | 80 | 59 | - |
| RH engine mount bracket-to-transaxle case bolts | 47 | 35 | - |
| Lube tube support bracket bolts | 11 | 8 | - |
| Cooler tube bracket bolts | 11 | 8 | - |
| Cooler tube fittings on transaxle | 11 | 8 | - |
| Transaxle housing cover bolts | 11 | 8 | - |
| Y-pipe assembly nuts and bolts | 40 | 30 | - |
| Exhaust hanger-to-case stud | 10 | - | 89 |
| Chain cover to case 24 mm (0.96 in) socket size | 29 | 21 | - |
| EPC and TCC solenoid bolt | 11 | 8 | - |
| Inspection cover bolt-to-casc | 10 | - | 89 |
