Central Junction Box
NOTE:

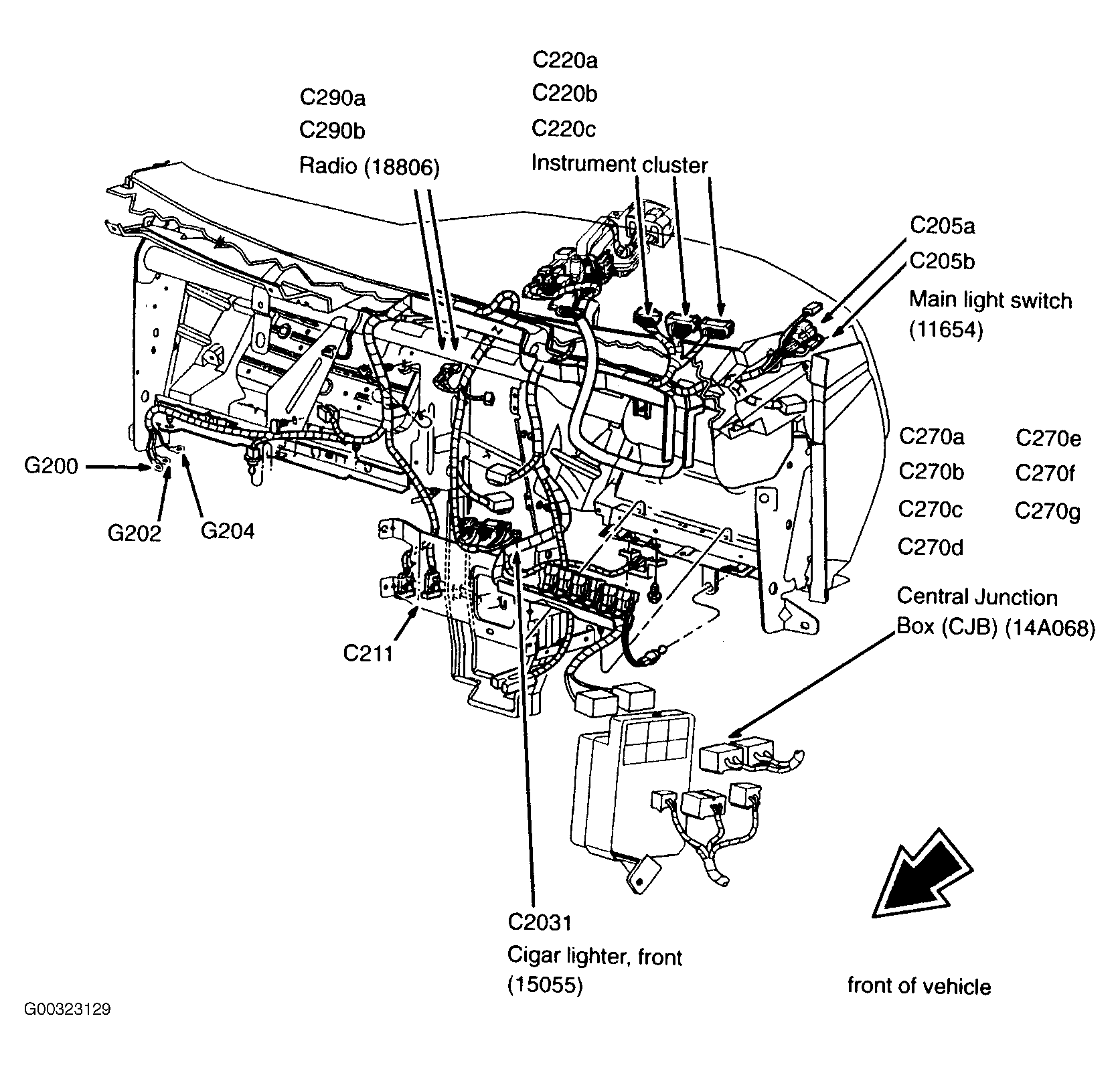

Central junction box is located under driver's side of instrument panel. See Fig 1.

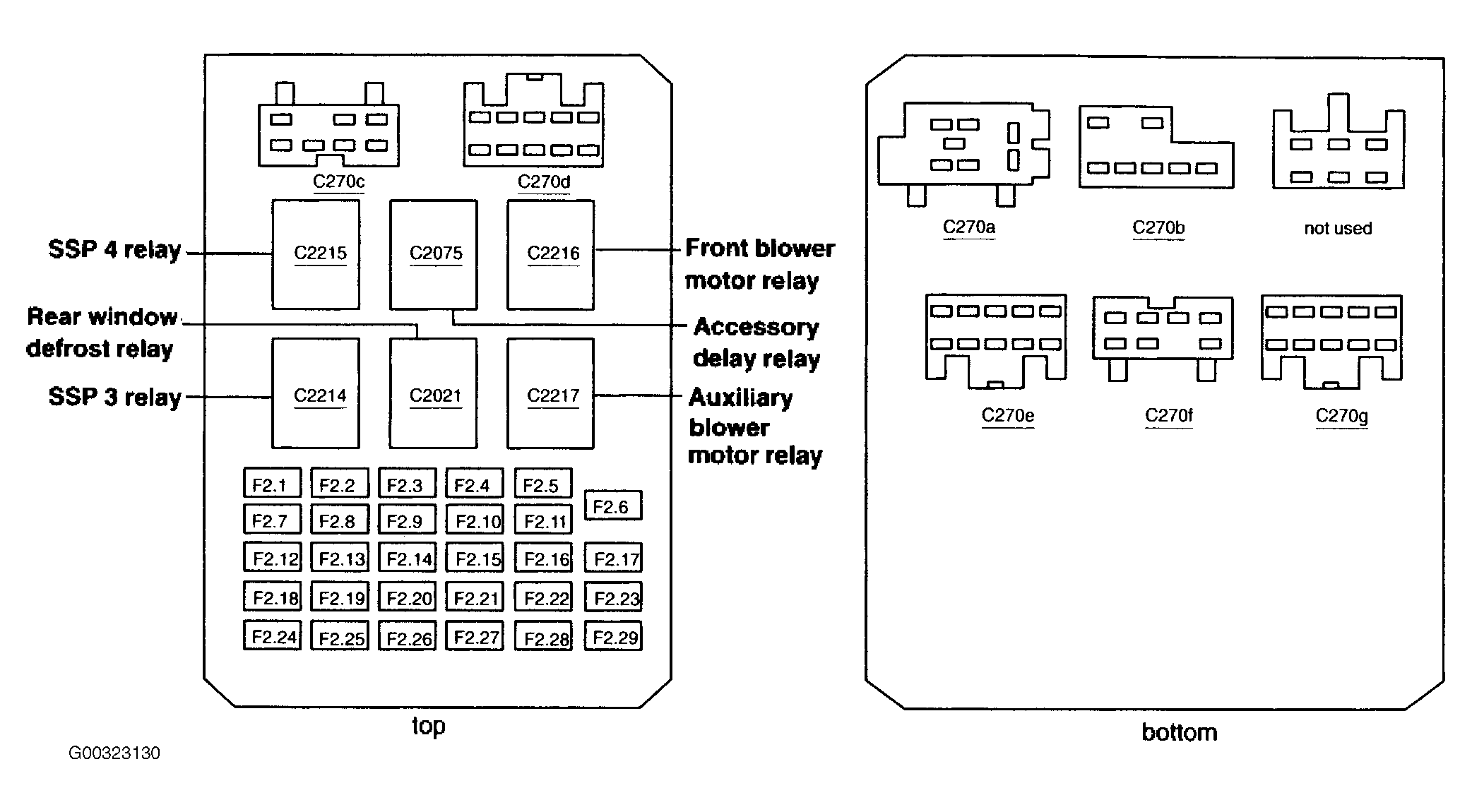

CENTRAL JUNCTION BOX RELAY IDENTIFICATION
| RELAY NUMBER | RELAY DESCRIPTION |
|---|---|
| C2214 | SSP 3 Relay |
| C2021 | Rear window defrost relay |
| C2215 | SSP 4 Relay |
| C2216 | Front blower motor relay |
| C2075 | Accessory delay relay |
| C2217 | Auxiliary blower motor relay |
CENTRAL JUNCTION BOX FUSE IDENTIFICATION LEGEND
| Fuse | Amps | Circuits protected |
|---|---|---|
| F2.1 | 10A | courtesy lamps |
| F2.2 | 25A | Courtesy lamp, left footwell, Courtesy lamp, right footwell, Glove box lamp (14413), Video cassette player |
| F2.3 | 15A | Exterior rear view mirror switch (1713676), Memory set switch (14776), Adjustable pedal switch, Driver seat module (14C718), Seat adjust switch, driver side front (14A701) |
| F2.4 | - | not used |
| F2.5 | 20A | Power point, instrument panel (19N236), Power point, console 1 |
| F2.6 | 15A | Module, power sliding door RH side Module, power sliding door, LH side, Radio control, rear |
| F2.7 | 15A | Reversing lamp, left (13411), Reversing lamp, right (13411), License lamps (13550), Park/stop lamp, right rear Turn lamp, left rear |
| F2.8 | 20A | Rear Electronic Module (REM) |
| F2.9 | 10A | Instrument cluster, Powertrain Control Module PCM 12A650 |
| F2.10 | 15A | Rear window defrost relay, Module, power sliding door RH side, Module, power sliding door, LH side, Parking Aid Module (PAM) (15K866), Seat heater switch, driver side, Heated seat module, driver side front, Heated seat module, passenger side front Seat heater switch, passenger side, ABS control module (2C219), Speed control servo 9C735 Non-Seed control jumper, Brake pressure switch (213264), A/C clutch cycling pressure switch 19D594), Steering position sensor 188015 |
| F2.11 | 15A | Brake pedal position switch (13480), Rear Electronic Module REM |
| F2.12 | 20A | High mounted stoplamp (13A613) |
| F2.13 | 10A | Park/stop lamp, left rear Turn lamp, right rear |
| F2.14 | 10A | Autolamp sensor (14A597), Transmission control switch, Electronic c Compass (19A548), Front Electronic Module FEM 13C788 Overhead console Electrochromatic inside mirror unit (17700) |
| F2.15 | 20A | Power point, console 2 |
| F2.16 | 10A | Instrument cluster |
| F2.17 | 20A | Cigar lighter, front (15055), Data Link Connector (DLC) (14489) |
| F2.18 | 15A | Radio (18806), Power windows Instrument illumination, Video cassette player |
| F2.19 | 10A | Digital Transmission Range (DTR) sensor (7F293) |
| F2.20 | - | not used |
| F2.21 | - | not used |
| F2.22 | 10A | Exterior rear view mirror, left Exterior rear view mirror, right |
| F2.23 | 20A | Auxiliary blower speed relay 1, Auxiliary blower speed relay 2 |
| F2.24 | - | not used |
| F2.25 | 10A | Radio (18806) |
| F2.26 | 10A | Restraints control module (1413321), Occupant Classification Sensor (OCS) |
| F2.27 | - | not used |
| F2.28 | 10A | Instrument cluster |
| F2.29 | - | not used |
