Transaxle Connector Layouts

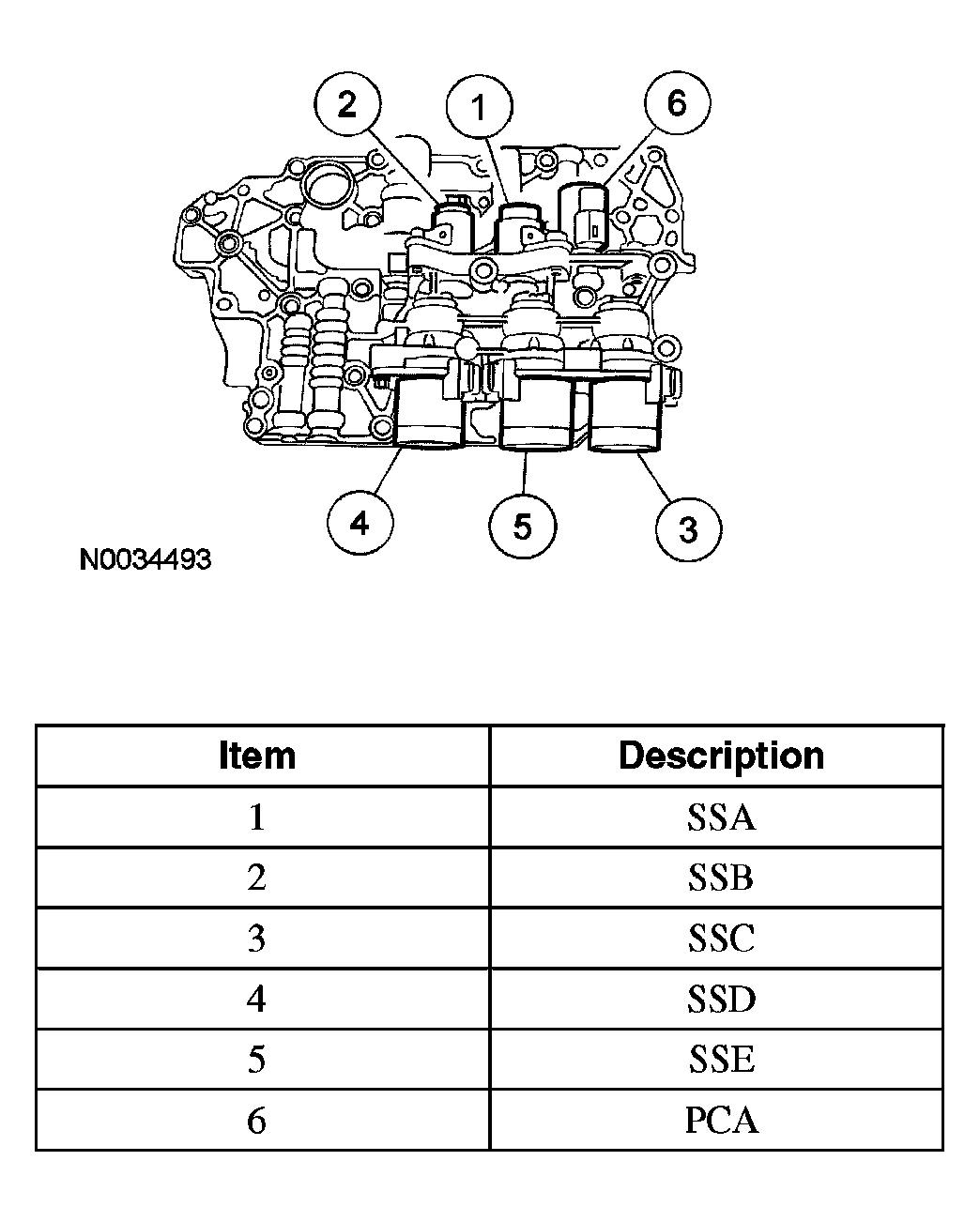

Transaxle Solenoid Location

Fig 1: Identifying Transaxle Solenoid Component Location
G03951221Courtesy of FORD MOTOR CO.

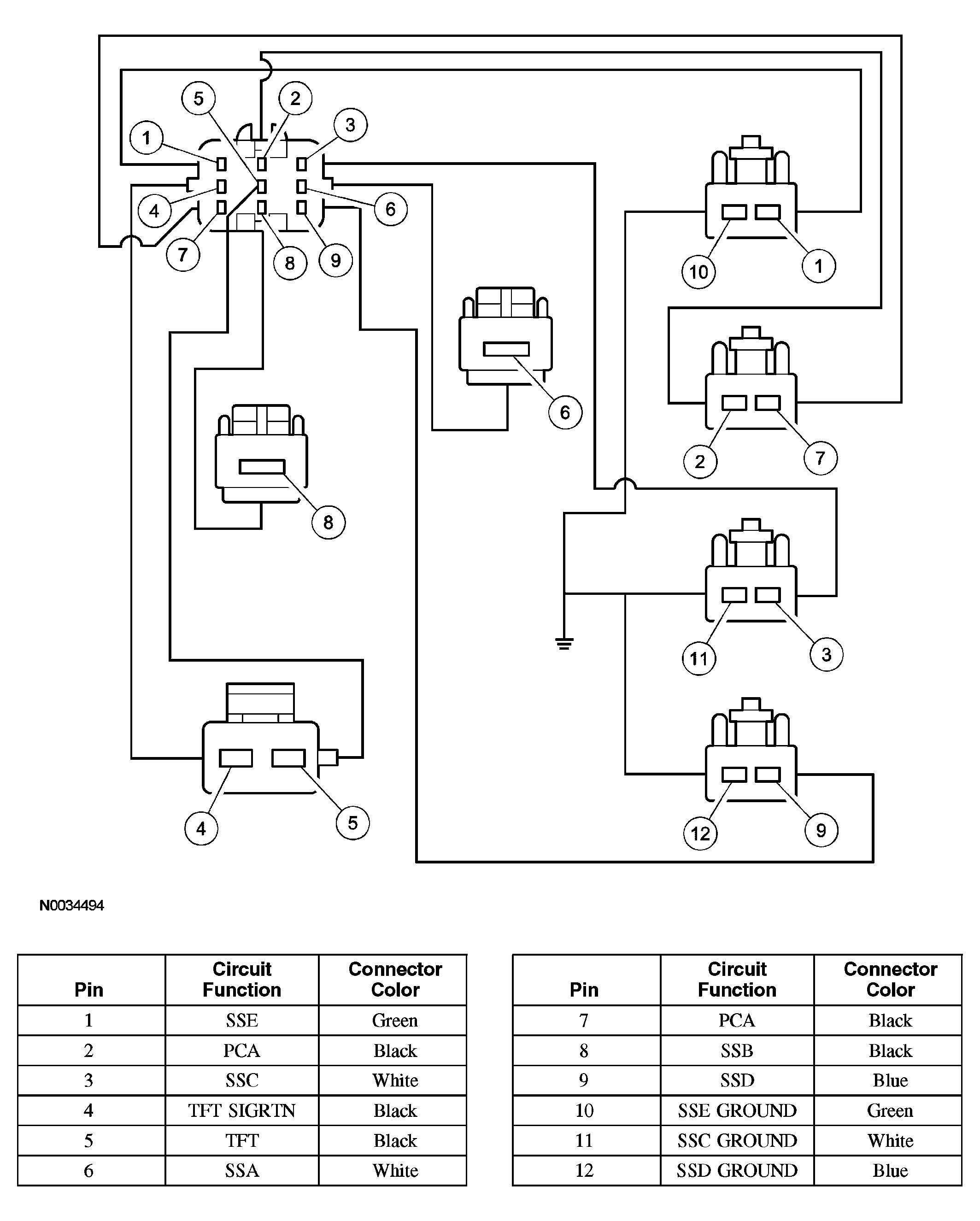

Transaxle Internal Harness Connectors

Fig 2: Transaxle Internal Harness Connectors Terminal Relationship Diagram
G03951222Courtesy of FORD MOTOR CO.

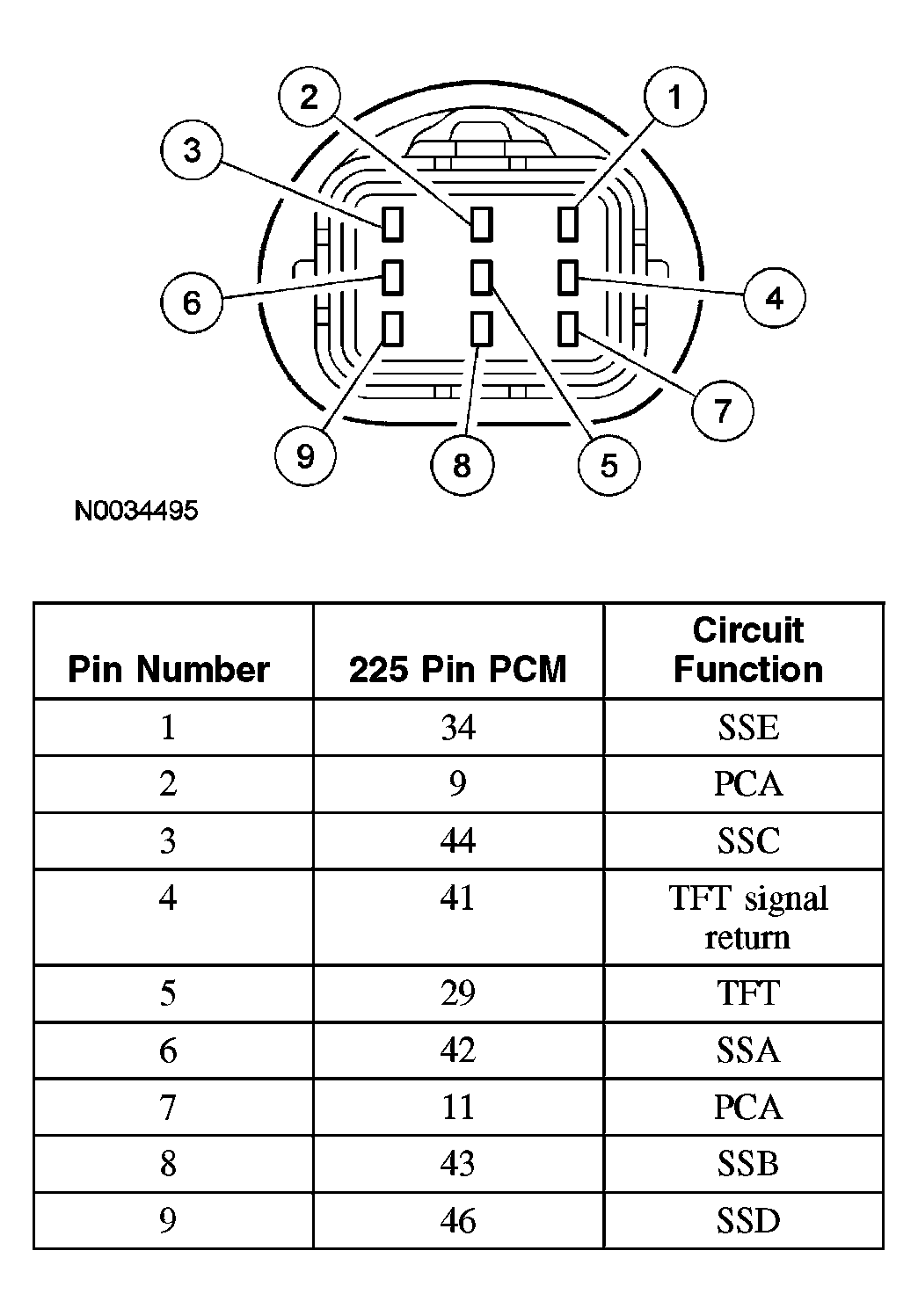

Transaxle Vehicle Harness Connector

Fig 3: Identifying Transaxle Vehicle Harness Connector Terminal
G03951223Courtesy of FORD MOTOR CO.

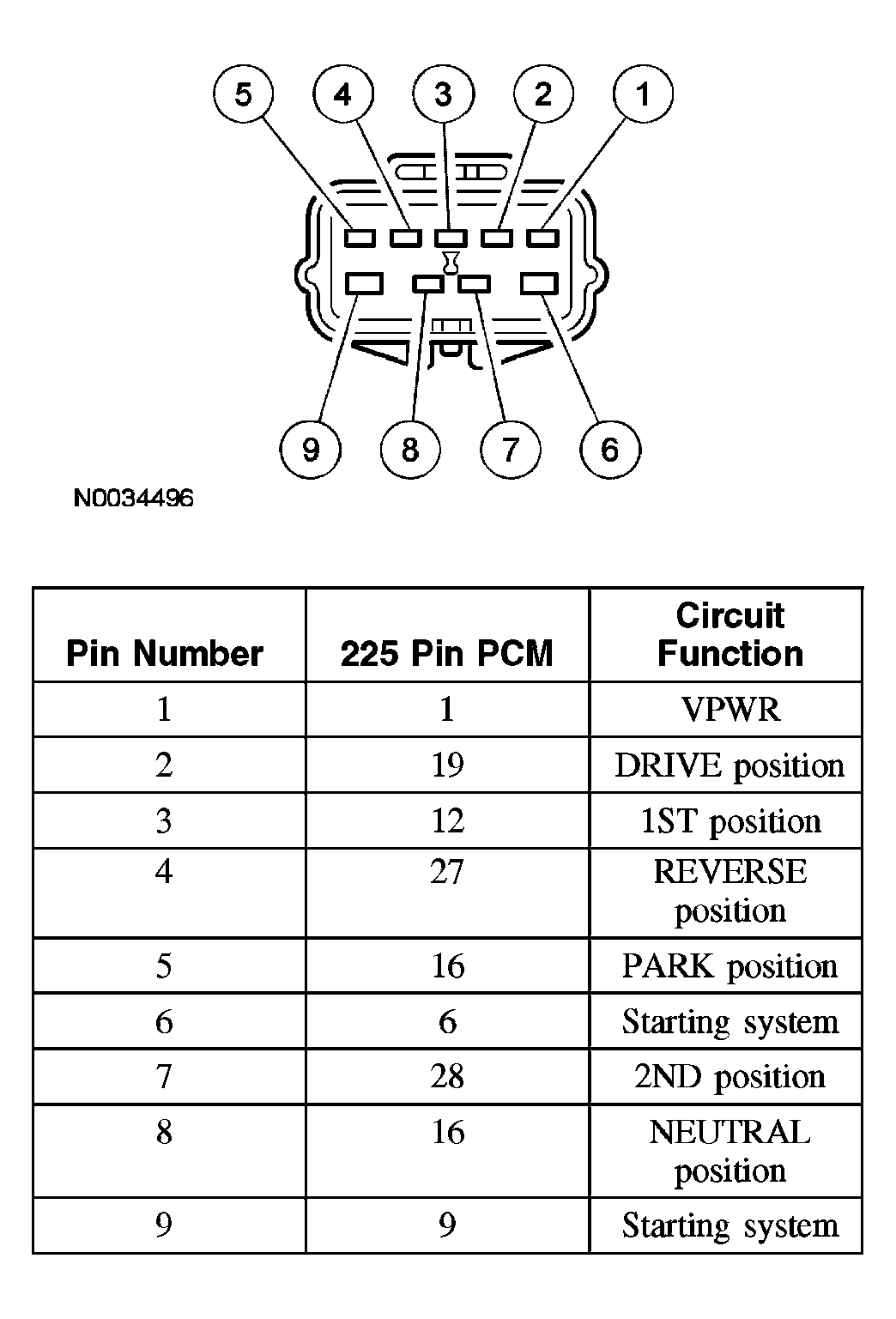

Transmission Range (TR) Sensor Vehicle Harness Connector

Fig 4: Identifying Transmission Range (TR) Sensor Vehicle Harness Connector Terminal
G03951224Courtesy of FORD MOTOR CO.

Output Shaft Speed Sensor (OSS) Vehicle Harness Connector

Fig 5: Identifying Output Shaft Speed Sensor (OSS) Vehicle Harness Connector Terminal
G03951225Courtesy of FORD MOTOR CO.

Turbine Shaft Speed (TSS) Sensor Vehicle Harness Connector

Fig 6: Identifying Turbine Shaft Speed (TSS) Sensor Vehicle Harness Connector Terminal
G03951226Courtesy of FORD MOTOR CO.

Transmission Range (TR) Sensor Diagnosis Chart

TRANSMISSION RANGE (TR) SENSOR DIAGNOSIS CHART

Selector Position TR Sensor Pins Component Side Expected Value
PARK 1 and 2, 3 and 4 Less than 5 ohms
REVERSE 3 and 5 Less than 5 ohms
NEUTRAL 1 and 2, 3 and 6 Less than 5 ohms
DRIVE 3 and 7 Less than 5 ohms
2 3 and 8 Less than 5 ohms
1 3 and 9 Less than 5 ohms
