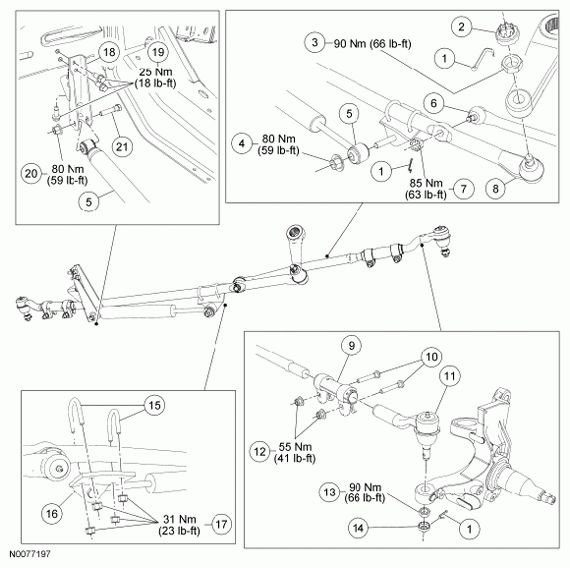

Steering Linkage - Exploded View
WARNING: This page is about a different car, the 2009 Ford Econoline and 2009 Ford E450 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Dual Rear Wheels (DRW) shown in illustration, Single Rear Wheel (SRW) similar.
PART NUMBER REFERENCE
| Item | Part Number | Description |
|---|---|---|
| 1 | N642569 | Cotter pins (3 required) |
| 2 | W711374 | Drag link-to-sector shaft arm nut retainer |
| 3 | 3N807 | Drag link-to-sector shaft arm nut |
| 4 | N806085 | Steering linkage damper-to-drag link bracket nut |
| 5 | 3E651 | Steering linkage damper |
| 6 | 3A130A | Inner tie-rod end |
| 7 | N800895 | Inner tie-rod end-to-drag link nut |
| 8 | 3304 | Sector shaft arm drag link |
| 9 | 3281 | Adjusting sleeve (2 required) |
| 10 | - | Adjusting sleeve clamp bolts (4 required) (part of 3281) |
| 11 | 3A130 | Outer tie-rod end (2 required) |
| 12 | W520213 | Adjusting sleeve clamp nuts (4 required) (also part of 3281) |
| 13 | N800895 | Outer tie-rod end nut (2 required) |
| 14 | W711374 | Outer tie-rod end nut retainer (2 required) |
| 15 | N805804 | Steering linkage damper-to-drag link bracket U-bolts (2 required) |
| 16 | 3E652B | Steering linkage damper-to-drag link bracket |
| 17 | N620481 | Steering linkage damper-to-drag link bracket U-bolt nuts (4 required) |
| 18 | 3E652A | Steering linkage damper frame bracket |
| 19 | W611645 | Steering linkage damper frame bracket bolts (3 required) |
| 20 | N806496 | Steering linkage damper-to-frame bracket nut |
| 21 | N605704 | Steering linkage damper-to-frame bracket bolt |
- For additional information, refer to the appropriate procedures.
